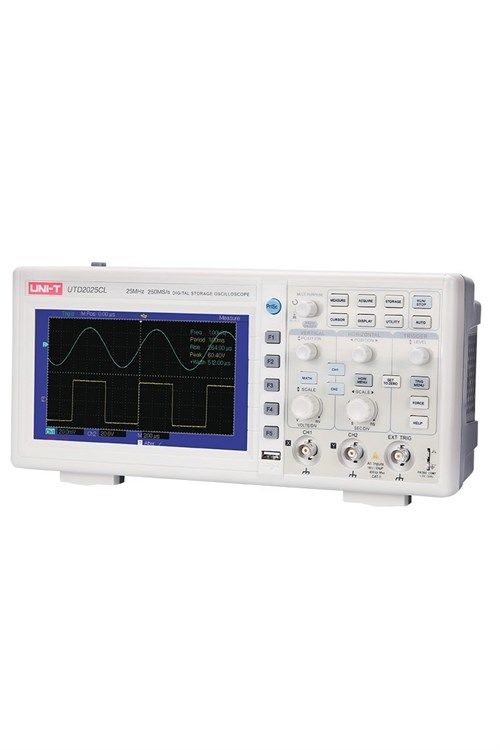

UNI-T UTD2025CL İki Kanallı Dijital Hafızalı Osiloskop, yüksek örnekleme hızı, geniş ekranı ve güçlü analiz özellikleriyle profesyonel mühendisler, eğitim kurumları ve teknik servisler için tasarlanmış bir masaüstü ölçüm cihazıdır. 25 MHz bant genişliği ve 250 MS/s örnekleme oranı ile elektrik sinyallerini zamana bağlı olarak yüksek doğrulukta görüntüler. Dalga formu, frekans ve genlik gibi parametreleri anlık olarak ölçerek hem üretim hem Ar-Ge çalışmalarında güvenilir sonuçlar sağlar.
UTD2025CL Nedir?
UNI-T UTD2025CL, iki kanallı dijital hafızalı osiloskop (DSO) sınıfında yer alır. Aynı anda iki farklı sinyali ölçebilir ve karşılaştırabilir. 7 inçlik geniş renkli LCD ekranı, sinyal dalga formlarını net biçimde gösterir. Bu sayede karmaşık devre analizleri, eğitim uygulamaları ve profesyonel bakım testleri kolaylaşır. 28 farklı dalga parametresini otomatik ölçebilmesi, kullanıcıya zaman kazandırır ve analiz hatalarını en aza indirir.
Genel Özellikler
- 25 MHz bant genişliği: Endüstriyel, eğitim ve laboratuvar uygulamaları için yeterli frekans aralığı.
- 250 MS/s örnekleme oranı: Sinyal değişimlerini hassas şekilde yakalama kapasitesi.
- Çift analog kanal: Aynı anda iki farklı sinyali ölçebilme ve karşılaştırma özelliği.
- 1 mV/div – 20 V/div dikey ölçek aralığı: Geniş ölçüm aralığında yüksek çözünürlük.
- 7 inç LCD ekran: Geniş, yüksek kontrastlı ekran ile kolay okuma.
- 28 otomatik ölçüm parametresi: Frekans, genlik, RMS, yükselme süresi gibi değerleri anında hesaplar.
- Dalga formu kaydı ve hafızası: Ölçüm sonuçlarını dahili belleğe veya USB’ye kaydetme.
- Taşınabilir masaüstü yapı: Kompakt boyut, 2.2 kg ağırlık ile laboratuvar veya saha ortamına uygun.
- Güvenilir UNI-T kalitesi: Uzun ömürlü, dayanıklı tasarım.
Teknik Özellikler (Özet)
| Model | UNI-T UTD2025CL |
|---|---|
| Bant Genişliği | 25 MHz |
| Örnekleme Hızı | 250 MS/s |
| Kanal Sayısı | 2 (Çift Kanal) |
| Dikey Ölçek | 1 mV/div – 20 V/div |
| Zaman Tabanı | 5 ns/div – 50 s/div |
| Dalga Parametre Ölçümü | 28 otomatik ölçüm (Frekans, Periyot, RMS, Düşme/Yükselme vb.) |
| Ekran | 7 inç TFT-LCD, 480×234 piksel |
| Giriş Direnci | 1 MΩ ±2% |
| Güç Kaynağı | 220V AC adaptör |
| Veri Depolama | USB Flash, Dahili Bellek |
| Boyut | 306 × 147 × 122 mm |
| Ağırlık | Yaklaşık 2.2 kg |
Kullanım Alanları
- Elektronik laboratuvarları: Devre testleri ve sinyal karakterizasyonu.
- Üretim hatları: Kalite kontrol ölçümleri ve test süreçleri.
- Teknik eğitim kurumları: Osiloskop eğitimi ve uygulamalı laboratuvar çalışmaları.
- Ar-Ge departmanları: Prototip ve elektronik kart testleri.
- Servis ve bakım ekipleri: Elektronik cihazların sinyal analizi ve hata tespiti.
UTD2025CL Kullanmanın Avantajları
- Çift kanal analizi: İki sinyali eş zamanlı gözlemleyip karşılaştırma imkânı.
- Yüksek çözünürlüklü ekran: 7 inç LCD, geniş görüntü alanı ve renkli arayüz.
- Hızlı ölçüm: 250 MS/s örnekleme oranı ile yüksek frekanslı sinyallerde bile kararlı ölçüm.
- USB veri aktarımı: Ölçüm verilerini bilgisayara kolayca kaydedebilme.
- Otomatik analiz: 28 parametrenin otomatik ölçümü ile zaman tasarrufu.
- Kullanıcı dostu arayüz: Basit menü yapısı, hızlı erişim butonları.
- Dayanıklı gövde: Endüstriyel koşullara dayanıklı, uzun ömürlü tasarım.
Kullanım Talimatı
- Prob girişlerini CH1 ve CH2 kanallarına bağlayın.
- “AUTO” tuşuna basarak otomatik sinyal algılama ve ölçekleme yapın.
- Ekranda dalga formunu gözlemleyin, gerekirse zoom veya freeze fonksiyonlarını kullanın.
- Ölçüm sonuçlarını “Measure” menüsünden detaylı olarak görüntüleyin.
- Kaydetmek için USB belleği takın ve “Save/Recall” menüsünü seçin.
Bakım ve Güvenlik Önerileri
- Cihazı yüksek gerilim kaynaklarına bağlamadan önce uygun prob ayarını (1X/10X) seçin.
- Nemli ortamlarda uzun süre kullanmaktan kaçının.
- Cihazın havalandırma kanallarını kapatmayın.
- Yazılım güncellemelerini yalnızca üretici onaylı kaynaklardan yapın.
- Uzun süre kullanılmayacaksa cihazı enerjiden ayırın.
UTD1025CL ve UTD2025CL Arasındaki Farklar
UTD2025CL, UTD1025CL modeline göre çift kanal özelliğiyle daha gelişmiş analiz imkânı sunar. Ayrıca 7 inç geniş ekran, 28 parametre ölçümü ve USB veri depolama desteğiyle daha yüksek işlevsellik sağlar. Bu farklar, onu hem eğitim hem profesyonel test ortamları için daha uygun hale getirir.
Satın Almadan Önce Bilin
- Tüm fiyatlara KDV dâhildir, ürünler faturalı gönderilir.
- Stoktan aynı gün hızlı kargo yapılır.
Kutu İçeriği
- 1 × UNI-T UTD2025CL Dijital Osiloskop
- 2 × 10X Prob Seti
- 1 × USB Veri Kablosu
- 1 × Yazılım CD’si
- 1 × Güç Kablosu
- 1 × Kullanım Kılavuzu
Sık Sorulan Sorular (SSS)
1. UTD2025CL kaç kanallıdır?
UTD2025CL, iki kanallıdır ve iki farklı sinyalin karşılaştırmalı analizini destekler.
2. Hangi bant genişliğini destekler?
25 MHz bant genişliğine sahiptir, orta frekanslı sinyallerin analizinde idealdir.
3. Veriler nasıl kaydedilir?
USB veya dahili bellek aracılığıyla ölçüm sonuçları kaydedilebilir.
4. UTD2025CL hangi sektörlerde kullanılır?
Elektronik üretimi, bakım, Ar-Ge laboratuvarları ve teknik eğitimlerde yaygın olarak kullanılır.
5. Cihazın ekran özellikleri nedir?
7 inç genişlikte, 480×234 çözünürlüklü TFT-LCD ekrana sahiptir. Geniş görüntü alanı sayesinde detaylı analiz yapılabilir.
6. Yazılım güncellemesi nasıl yapılır?
Güncellemeler üretici tarafından sağlanan USB veya PC bağlantısı üzerinden yapılabilir.
Sonuç
UNI-T UTD2025CL İki Kanallı Dijital Hafızalı Osiloskop, 25 MHz bant genişliği, 250 MS/s örnekleme hızı, 7 inç ekranı ve 28 otomatik ölçüm parametresiyle hassas ve güvenilir performans sağlar. Kompakt masaüstü tasarımı, dayanıklı gövdesi ve gelişmiş analiz özellikleriyle profesyonel kullanıcılar ve eğitim kurumları için ideal bir çözümdür.
