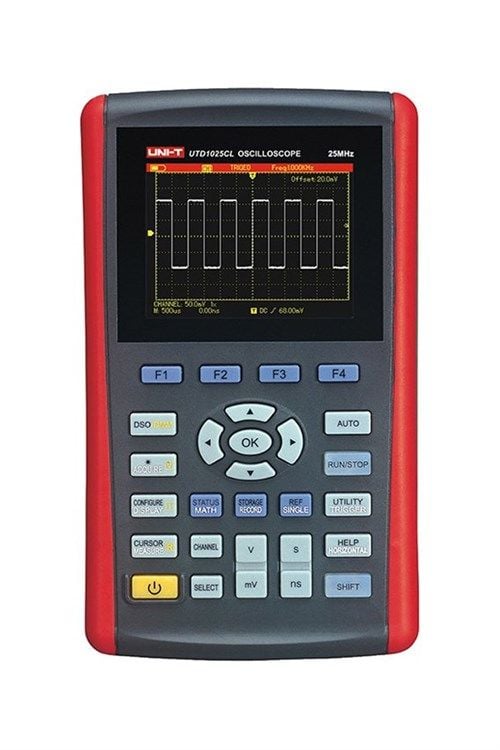

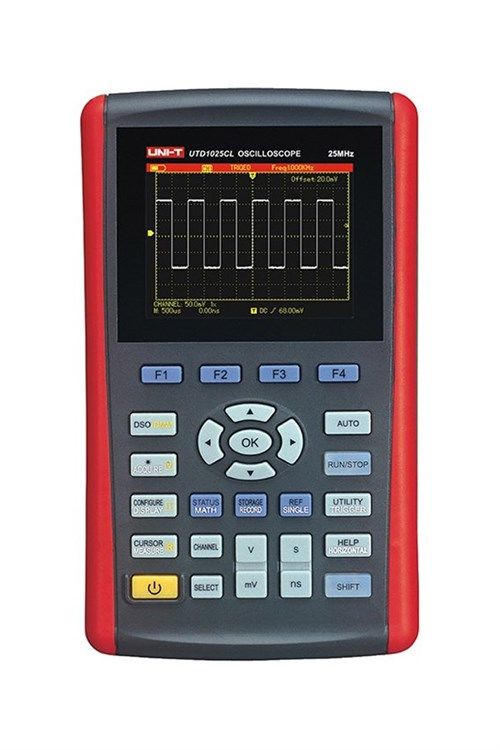

Unit UTD1025CL Elde Taşınabilir Dijital Hafızalı Osiloskop
UNI-T UTD1025CL Elde Taşınabilir Dijital Hafızalı Osiloskop, kompakt yapısı, geniş bant genişliği ve yüksek örnekleme hızıyla profesyonel mühendisler ve teknisyenler için tasarlanmıştır. 25 MHz bant genişliği ve 250 MS/s örnekleme oranıyla hassas sinyalleri net biçimde yakalayabilir. Kullanıcı dostu menüsü, otomatik ölçekleme özelliği ve veri depolama kapasitesiyle saha ve laboratuvar kullanımlarında üst düzey performans sağlar.
UTD1025CL Nedir?
UNI-T UTD1025CL, taşınabilir sınıfta yer alan bir dijital hafızalı osiloskoptur. Gerçek zamanlı sinyal analizleri, dalga formu kaydı, bitmap ekran görüntüsü ve USB üzerinden veri aktarımı yapabilir. 25 MHz bant genişliği ve 250 megasample/saniye (MS/s) örnekleme hızı sayesinde düşük ve orta frekanslı devrelerde dalga formu gözlemi için ideal bir çözümdür. Akıllı otomatik ölçek fonksiyonu sayesinde ölçüm sürecini hızlandırır ve kullanıcı hatalarını ortadan kaldırır.
Genel Özellikler
- 25 MHz bant genişliği: Elektronik, eğitim ve endüstriyel uygulamalarda yeterli sinyal analiz kapasitesi.
- 250 MS/s örnekleme oranı: Dalga formu ayrıntılarını net şekilde yakalar.
- Kompakt ve hafif tasarım: Saha çalışmaları ve taşınabilir kullanım için idealdir.
- Tam otomatik ölçekleme: Zaman tabanı ve dikey ölçek, sinyale göre otomatik ayarlanır.
- USB arabirimi (izole): Güvenli ve hızlı veri aktarımı sağlar.
- Dalga formu depolama: Bitmap, kurulum ve sinyal kaydı olarak üç farklı depolama seçeneği.
- 10X prob desteği: Geniş voltaj aralıklarında güvenli ölçüm imkânı (200V/div’a kadar).
- Akıllı yazılım güncellemesi: LAN üzerinden kolay güncelleme desteği.
- Yüksek kontrastlı LCD ekran: Net görüntüleme için optimize edilmiş çözünürlük.
Teknik Özellikler (Özet)
| Model | UNI-T UTD1025CL |
|---|---|
| Bant Genişliği | 25 MHz |
| Örnekleme Hızı | 250 MS/s |
| Kanal Sayısı | 1 (tek kanal) |
| Giriş Direnci | 1 MΩ ±2% |
| Dikey Ölçek | 2 mV/div – 5 V/div |
| Voltaj Aralığı | 200V/div (10x prob ile) |
| Zaman Tabanı | 5 ns/div – 50 s/div |
| Depolama Modları | Bitmap, Setup, Waveform |
| Arabirim | İzole USB portu |
| Güç Kaynağı | 220V AC adaptör / USB güç |
| Boyut | 310 mm × 140 mm × 70 mm |
| Ağırlık | Yaklaşık 1,2 kg |
Kullanım Alanları
- Elektronik mühendisliği: Devre testleri, sinyal karakterizasyonu ve hata analizi.
- Bakım-onarım atölyeleri: Elektronik kart arızalarının tespiti.
- Üretim hatları: Kalite kontrol ve komponent denetimi.
- Eğitim kurumları: Elektronik laboratuvarlarında dalga formu incelemeleri.
- Ar-Ge laboratuvarları: Prototip ve sensör çıkış sinyallerinin incelenmesi.
UTD1025CL Kullanmanın Avantajları
- Taşınabilirlik: Masaüstü osiloskopların gücünü kompakt bir cihazda sunar.
- Hızlı analiz: Otomatik sinyal algılama ve ölçek ayarıyla zamandan tasarruf sağlar.
- Yüksek doğruluk: 8-bit dikey çözünürlük ve 250MS/s örnekleme ile net dalga formu.
- Kolay veri aktarımı: USB portu üzerinden bilgisayara dalga formu kaydı yapılabilir.
- Güvenli ölçüm: İzole USB arabirimi sayesinde parazit ve gerilim riski ortadan kalkar.
- Geniş ekran: Yüksek kontrastlı LCD, açık alanlarda dahi kolay okunur.
- Güncellenebilir yazılım: Akıllı LAN bağlantısı ile yazılım güncellemeleri yapılabilir.
Kullanım Talimatı
- Cihazı açmadan önce ölçüm yapılacak devrenin enerjisiz olduğundan emin olun.
- Prob uçlarını osiloskopa bağlayın ve sinyal kaynağına temas ettirin.
- “AUTO” fonksiyonunu kullanarak sinyali otomatik olarak ölçekleyin.
- Dalga formunu izleyin ve gerekli ölçümleri kaydedin.
- Verileri USB bağlantısı aracılığıyla bilgisayara aktarabilirsiniz.
- Kullanım sonrası cihazı kapatın ve koruyucu kutusunda saklayın.
Bakım ve Güvenlik Önerileri
- Cihazı aşırı nemli veya tozlu ortamlarda kullanmayın.
- USB kablosu dışında farklı veri kablolarını bağlamayın.
- Pil veya güç adaptörünü orijinal olmayan ürünlerle değiştirmeyin.
- Prob uçlarını aşırı voltaja maruz bırakmayın.
- Cihazı uzun süre kullanmadığınızda kapalı konumda saklayın.
UTD1025CL ile Diğer Modeller Arasındaki Farklar
UNI-T UTD1025CL, UT81B modeline göre daha yüksek örnekleme hızına (250MS/s) ve 25MHz bant genişliğine sahiptir. Dahili bellek kapasitesi daha fazladır ve izole USB bağlantısı ile veri aktarımı daha güvenlidir. Ayrıca akıllı otomatik ölçekleme fonksiyonu ile kullanımı daha kolaydır.
Satın Almadan Önce Bilin
- Ürün orijinal UNI-T markasına aittir ve 2 yıl garantilidir.
- Tüm fiyatlara KDV dâhildir ve faturalı gönderim yapılır.
- Kalibrasyon hizmeti ve teknik destek İnkatech tarafından sağlanmaktadır.
- Stoktan aynı gün hızlı kargo yapılmaktadır.
Kutu İçeriği
- 1 × UNI-T UTD1025CL Dijital Osiloskop
- 1 × 10X Prob Seti
- 1 × USB Veri Kablosu
- 1 × Yazılım CD’si
- 1 × Güç adaptörü
- 1 × Kullanım Kılavuzu
- 1 × Taşıma çantası
Sık Sorulan Sorular (SSS)
1. UTD1025CL kaç kanallıdır?
UTD1025CL tek kanallıdır ve bireysel sinyal analizleri için idealdir.
2. Hangi bant genişliğini destekler?
25 MHz bant genişliğiyle düşük ve orta frekanslı sinyallerde yüksek doğruluk sağlar.
3. Otomatik ölçekleme nasıl çalışır?
“AUTO” fonksiyonu, gelen sinyalin genliğini ve frekansını algılayarak zaman ve voltaj aralıklarını otomatik ayarlar.
4. Veriler nasıl kaydedilir?
Dalga formları, bitmap veya waveform formatında cihaz belleğine kaydedilebilir ve USB ile PC’ye aktarılabilir.
5. UTD1025CL hangi sektörlerde kullanılır?
Elektronik bakım, üretim, Ar-Ge, eğitim ve test laboratuvarlarında yaygın olarak tercih edilir.
6. Güncelleme nasıl yapılır?
LAN bağlantısı üzerinden akıllı yazılım güncelleme özelliği ile sistem yazılımı kolayca güncellenebilir.
Sonuç
UNI-T UTD1025CL Dijital Hafızalı Osiloskop, taşınabilirlik, doğruluk ve veri kaydı özelliklerini birleştiren profesyonel bir test çözümüdür. 25MHz bant genişliği, 250MS/s örnekleme hızı ve akıllı otomatik ölçek fonksiyonu sayesinde hem sahada hem laboratuvarda güvenilir performans sağlar. Kompakt boyutları, dayanıklı yapısı ve izole USB bağlantısı ile uzun ömürlü, güvenli ve hassas ölçümler sunar.
