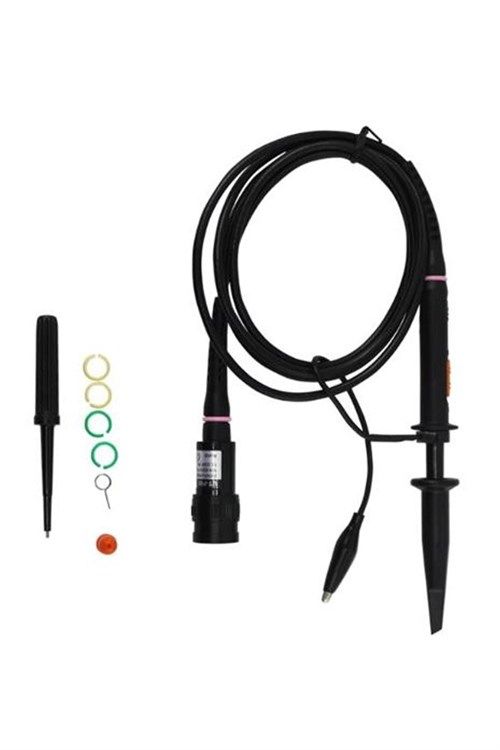

UNI-T UT-P05 200MHz Osiloskop Probu, yüksek hassasiyetli sinyal ölçümleri için geliştirilmiş profesyonel bir ölçüm aksesuarıdır. 1:1 ve 10:1 prob faktörleriyle farklı gerilim seviyelerinde doğru sinyal aktarımı sağlar. 200 MHz bant genişliğiyle hem eğitim hem endüstriyel alanlarda güvenilir ölçüm sonuçları elde etmek isteyen kullanıcılar için idealdir. Unit, Siglent, Rigol, Tektronix, Hantek, Micsig ve Atten gibi popüler osiloskop markalarıyla tam uyumludur.
UT-P05 Nedir?
UT-P05 Osiloskop Probu, bir devreden aldığı elektrik sinyalini osiloskopa ileten ve cihazın dalga formlarını doğru şekilde görüntülemesini sağlayan pasif bir prob modelidir. Geniş frekans aralığında çalışabilmesi, yüksek dirençli yapısı ve gürültü önleme özellikleri sayesinde elektronik devre analizlerinde güvenilir veri aktarımı sunar. Ölçümlerde parazit etkisini minimize eder ve sinyal kaybını önler.
Genel Özellikler
- Bant Genişliği: 200 MHz – yüksek frekanslı sinyalleri net şekilde iletir.
- Prob Faktörü: 1:1 / 10:1 – farklı ölçüm ihtiyaçlarına göre ayarlanabilir.
- Uyumluluk: Unit, Siglent, Rigol, Tektronix, Hantek, Micsig, Atten gibi BNC girişli osiloskoplarla tam uyumludur.
- Giriş Direnci: 1×: 1 MΩ ±2%, 10×: 10 MΩ ±2%.
- Çalışma Voltajı: 1×: 300 Vpp, 10×: 600 Vpp.
- Konnektör Tipi: BNC.
- Mandallı kanca uç: Devre bağlantısını güvenli hale getirir.
- Uzun ömürlü yapı: Yüksek kaliteli malzeme ile dayanıklı ve esnek kablo tasarımı.
- Gürültü azaltma: Sinyal bozulmasını önleyen yüksek izolasyonlu kablo.
Teknik Özellikler (Özet)
| Model | UT-P05 |
|---|---|
| Bant Genişliği | 200 MHz |
| Prob Faktörü | 1:1 / 10:1 (manuel seçim) |
| Giriş Direnci | 1×: 1 MΩ ±2% / 10×: 10 MΩ ±2% |
| Çalışma Voltajı | 1×: 300 Vpp / 10×: 600 Vpp |
| Bağlantı Tipi | BNC konnektör |
| Kablo Uzunluğu | Yaklaşık 1.2 m |
| Ağırlık | 120 g |
Kullanım Alanları
- Ar-Ge laboratuvarları: Devre testi, dalga formu analizi, frekans karakteristiği ölçümü.
- Üniversiteler ve eğitim kurumları: Elektronik derslerinde uygulamalı osiloskop ölçümleri.
- Elektronik üretim tesisleri: Ürün testleri, kalite kontrol, prototip doğrulama.
- Servis ve bakım merkezleri: Elektronik cihaz arızalarının teşhisi.
- Otomasyon ve enerji sistemleri: Endüstriyel sinyal ölçümleri ve analizleri.
UT-P05 Kullanmanın Avantajları
- Profesyonel doğruluk: Geniş bant genişliği ile yüksek frekanslı sinyallerde bile bozulmasız ölçüm.
- Çift mod seçeneği: 1× modunda hassasiyet, 10× modunda güvenli yüksek gerilim ölçümü.
- Güçlü yapı: Mandallı uç ve esnek kablo ile uzun süreli kullanım.
- Kolay entegrasyon: Tüm BNC bağlantılı cihazlarla uyumluluk.
- Yüksek güvenlik: 600 Vpp’ye kadar ölçüm kapasitesiyle laboratuvar güvenliğini artırır.
Kullanım Talimatı
- Osiloskopun girişine UT-P05 probunun BNC ucunu takın.
- Kanca ucunu test noktasına bağlayın.
- Ölçmek istediğiniz sinyal seviyesine göre prob faktörünü 1× veya 10× konumuna getirin.
- Osiloskop menüsünden “Probe” ayarını aynı faktörle eşleştirin.
- Dalga formunu görüntüleyin ve analiz edin.
Bakım ve Kullanım Önerileri
- Her ölçüm öncesinde prob bağlantılarını kontrol edin.
- Kablonun aşırı bükülmesinden kaçının, toz ve nemden koruyun.
- Uzun süre kullanılmayacaksa, uç kapaklarını takarak muhafaza edin.
- Yüksek gerilim ölçümlerinde 10× modunu tercih edin.
UT-H05 ve UT-P05 Arasındaki Fark
UT-P05 modeli, UT-H05 ile aynı bant genişliğine (200 MHz) sahip olmakla birlikte, daha geniş osiloskop markası desteğiyle öne çıkar. UT-H05, UNI-T UTD1000 serisine özel tasarlanmıştır. UT-P05 ise çok markalı osiloskop kullanıcıları için evrensel bir çözümdür. Özellikle Siglent, Rigol ve Tektronix gibi markalarda sorunsuz uyumluluk sağlar.
Satın Almadan Önce Bilin
- UT-P05 orijinal UNI-T ürünüdür; sahte veya düşük kalite yan sanayi prob kullanımı ölçüm doğruluğunu etkiler.
- Ürünlerimiz faturalı ve stoktan aynı gün kargo ile gönderilir.
- KDV fiyatlara dâhildir; güvenli teslimat ve satış sonrası teknik destek sağlanır.
Kutu İçeriği
- 1 × UT-P05 200MHz Osiloskop Probu
- 1 × Kanca ve klips uç seti
- 1 × Uç koruyucu kapak
- 1 × Kullanım kılavuzu
Sık Sorulan Sorular (SSS)
1. UT-P05 hangi osiloskoplarla uyumludur?
UNI-T, Siglent, Rigol, Tektronix, Hantek, Micsig ve Atten markalı osiloskoplarla tamamen uyumludur. Tüm BNC bağlantılarını destekler.
2. 1× ve 10× prob faktörleri ne işe yarar?
1× mod, düşük sinyal genliklerinde yüksek hassasiyet sağlar. 10× mod, yüksek voltaj sinyallerinde güvenli ölçüm sunar.
3. Maksimum ölçüm gerilimi nedir?
1× modda 300 Vpp, 10× modda 600 Vpp’ye kadar güvenle ölçüm yapılabilir.
4. Prob uzunluğu nedir?
Yaklaşık 1.2 metre kablo uzunluğu ile masaüstü ölçümlerde kolay hareket alanı sunar.
5. Kalibrasyon gerekir mi?
Ürün fabrika çıkışlı kalibrasyonludur. Periyodik doğrulama ölçümleri yılda bir kez yapılabilir.
6. Hangi durumlarda UT-H05 yerine UT-P05 tercih edilir?
Eğer birden fazla marka osiloskop kullanıyorsanız veya farklı frekans aralıklarında ölçüm yapıyorsanız UT-P05 evrensel uyumluluğuyla avantaj sağlar.
Sonuç
UNI-T UT-P05 200MHz Osiloskop Probu, profesyonel mühendislerden öğrencilere kadar herkes için yüksek doğrulukta sinyal ölçümünü kolaylaştırır. Dayanıklı yapısı, evrensel uyumluluğu ve güvenilir performansıyla uzun yıllar kullanılabilir. Uygun fiyat, KDV dahil faturalı satış ve hızlı teslimat avantajıyla güvenli alışverişin adresi.
