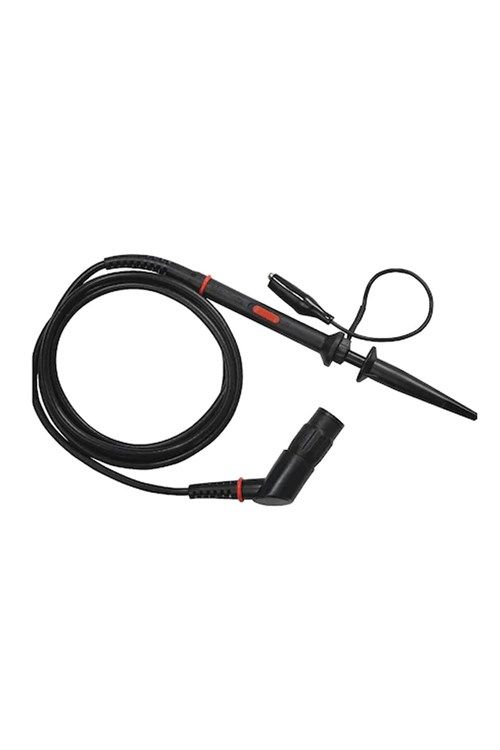

UNI-T UT-H05 Osiloskop Probu, UTD1000 serisi ve benzeri dijital osiloskoplarla tam uyumlu çalışabilen, yüksek frekanslı sinyalleri doğru şekilde ileten profesyonel bir ölçüm aksesuarıdır. 200 MHz bant genişliği ve 1:1 / 10:1 prob faktörüyle, elektronik devrelerdeki dalga formlarını minimum kayıpla osiloskopa aktarır. Laboratuvar, Ar-Ge, bakım ve üretim hattı testleri için ideal bir çözümdür.
UT-H05 Nedir?
UT-H05 Osiloskop Probu, ölçüm sırasında devreden aldığı analog sinyali osiloskopa ileterek cihazın dalga biçimlerini görüntülemesini sağlar. Sinyal kalitesi, doğru teşhis ve hızlı analiz için kritik öneme sahiptir. Bu nedenle UT-H05, düşük parazit, yüksek izolasyon ve geniş frekans aralığıyla hassas ölçümler için optimize edilmiştir.
Başlıca Özellikler
- Uyumlu Cihazlar: UNI-T UTD1000 serisi başta olmak üzere, BNC bağlantılı tüm standart dijital osiloskoplarla uyumludur.
- Prob Faktörü: 1:1 / 10:1 (seçilebilir).
- Bant Genişliği: 200 MHz – yüksek frekanslı sinyallerde net ölçüm.
- Giriş Direnci: 1×: 1 MΩ ±2%, 10×: 10 MΩ ±2%.
- Çalışma Voltajı: 1×: 300 Vpp, 10×: 600 Vpp.
- Mandallı Bağlantı: Klips ve kanca uçlarla kolay devre bağlantısı.
- Gürültü Azaltma: Sinyal bozulmasını önleyen yüksek korumalı kablo yapısı.
- Uzun Ömürlü Yapı: Dayanıklı konnektör, esnek kablo, sağlam uç koruma.
Teknik Özellikler (Özet)
| Model | UT-H05 |
|---|---|
| Bant Genişliği | 200 MHz |
| Prob Faktörü | 1:1 / 10:1 |
| Giriş Direnci | 1×: 1 MΩ ±2% / 10×: 10 MΩ ±2% |
| Giriş Kapasitesi | 1×: 85 pF / 10×: 17 pF |
| Maksimum Çalışma Gerilimi | 1×: 300 Vpp / 10×: 600 Vpp |
| Konnektör Tipi | BNC (standart osiloskop girişi) |
| Kablo Uzunluğu | 1.2 m |
| Ağırlık | Yaklaşık 120 g |
Kullanım Alanları
- Elektronik laboratuvarları: Devre analizleri, sinyal gözlemleri.
- Ar-Ge departmanları: Yüksek frekanslı sinyal ölçümleri, prototip testleri.
- Üretim hatları: Donanım kalite kontrol, hata analizi.
- Teknik servisler: Elektronik cihaz bakım ve onarım testleri.
- Eğitim kurumları: Elektronik ölçüm eğitimlerinde uygulamalı kullanım.
UT-H05 Kullanmanın Avantajları
- Doğru sinyal aktarımı: Sinyal bozulmadan ölçülür; yüksek doğruluk sağlar.
- Esnek ve sağlam yapı: Uzun süreli kullanımda deformasyona dayanıklıdır.
- Kullanım kolaylığı: Mandallı kanca uç, tek elle hızlı bağlantı imkânı sunar.
- Uyumlu bağlantı: Tüm BNC girişli osiloskoplarla çalışır.
- Frekans stabilitesi: 200 MHz bant genişliğiyle keskin sinyal yakalama.
- Fiyat–performans oranı yüksek: Profesyonel düzeyde kalite, uygun maliyetle.
Kullanım Talimatı
- Osiloskopun giriş kanalına probun BNC ucunu bağlayın.
- Kanca ucu veya klipsi test noktasına sabitleyin.
- Prob faktörünü (1× veya 10×) ölçüm ihtiyacınıza göre ayarlayın.
- Osiloskop kanal ayarlarını prob faktörüyle eşleştirin.
- Dalga formunu ekranda görüntüleyin ve ölçüm yapın.
Bakım ve Kullanım Önerileri
- Her kullanımdan önce prob uçlarını temizleyin ve gevşek bağlantıları kontrol edin.
- Prob kablosunu keskin bükülmelere maruz bırakmayın.
- Yüksek gerilimli testlerde daima 10× modunu kullanın.
- Uzun süre kullanılmayacaksa, kuru ve tozsuz bir ortamda saklayın.
Satın Almadan Önce Bilin
- UT-H05, UNI-T’nin orijinal aksesuarıdır; UTD1000 serisiyle birebir uyumludur.
- Profesyonel sinyal ölçümlerinde doğru sonuçlar için orijinal prob kullanımı önerilir.
- Tüm fiyatlar KDV dâhildir; ürünler faturalı ve garantilidir.
Kutu İçeriği
- 1 × UT-H05 Osiloskop Probu
- 1 × Uç kapağı ve klips seti
- 1 × Kullanım kılavuzu
Sık Sorulan Sorular (SSS)
1. UT-H05 hangi osiloskoplarla uyumludur?
UTD1000 serisi başta olmak üzere, BNC bağlantısına sahip tüm dijital osiloskoplarla uyumludur.
2. 1:1 ve 10:1 prob faktörleri ne işe yarar?
1× modu düşük sinyaller için yüksek hassasiyet sağlar. 10× modu ise yüksek voltajlı sinyallerde güvenli ölçüm imkânı sunar.
3. Maksimum ölçüm voltajı nedir?
1× modunda 300 Vpp, 10× modunda 600 Vpp’ye kadar ölçüm yapabilirsiniz.
4. Bant genişliği neden önemlidir?
200 MHz bant genişliği, yüksek frekanslı sinyallerin dalga şeklini doğru biçimde görüntülemenizi sağlar.
5. UT-H05 profesyonel kullanım için uygun mu?
Evet. Kalibrasyon uyumlu, düşük gürültülü yapısı sayesinde Ar-Ge, bakım ve üretim ortamlarında güvenle kullanılabilir.
Sonuç
UNI-T UT-H05 Osiloskop Probu, güvenilir ölçüm, dayanıklı yapı ve geniş frekans desteğiyle profesyonel testlerde mükemmel performans sunar. Hem laboratuvar hem saha kullanımına uygundur. Uygun fiyat, yüksek kalite ve hızlı teslimat avantajıyla tercih edilen bir üründür.
