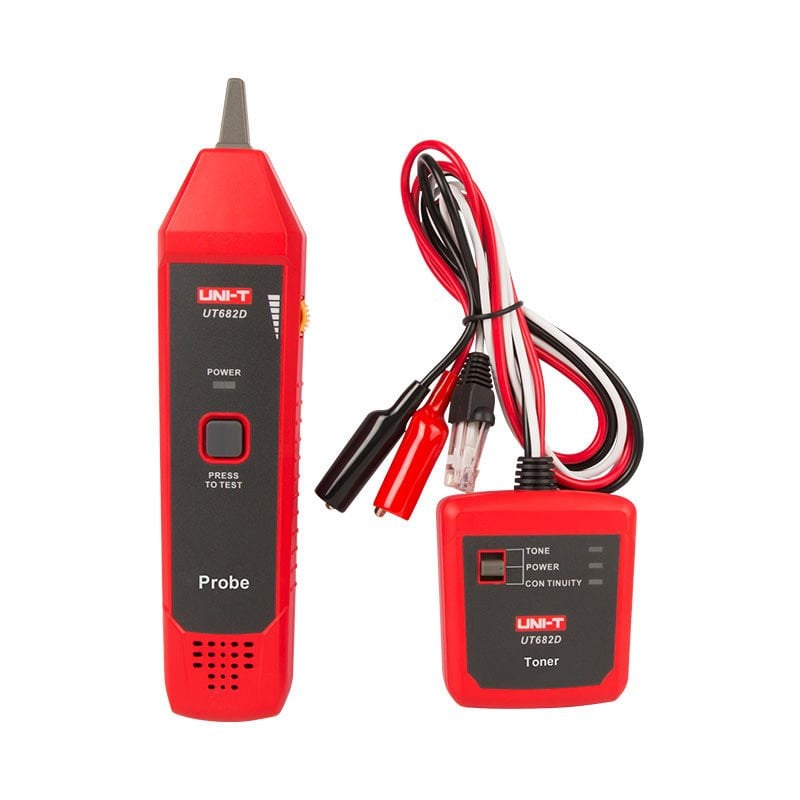

UNI-T UT682D Kablo Bulucu Ve Test Cihazı
UNI-T UT682D Kablo Bulucu ve Test Cihazı, güçlü verici–alıcı sistemi, geniş menzil kablo izleme kapasitesi ve kullanıcı dostu tasarımıyla profesyonel ağ teknisyenleri, telekom mühendisleri ve elektrik ustaları için ideal bir çözümdür. Dayanıklı gövde yapısı, yüksek hassasiyetli sinyal aktarımı ve çoklu kablo uyumluluğu sayesinde, kablo arıza tespiti artık çok daha kolay ve hızlı.
UT682D Nedir?
UNI-T UT682D, kablo izleme, kırık tel arama ve açık/kısa devre testi gibi işlemleri temassız ve güvenli biçimde gerçekleştiren profesyonel bir test cihazıdır. Verici (TX) ve alıcı (RX) birimlerinden oluşur. Geniş menzili, farklı kablo tiplerini desteklemesi ve sinyal gücü göstergesiyle, hem saha personeline hem de bakım ekiplerine zaman kazandırır. Kabloların güzergâhını belirleme, hat sırası doğrulama ve bağlantı sorunlarını giderme süreçlerinde etkili bir yardımcıdır.
Genel Özellikler
- Telefon hattı, bükümlü çift (LAN), elektrik kabloları dahil çoklu kablo tipi desteği.
- 3000 metreye kadar kablo izleme menzili.
- Polarite göstergesi ve LAN–telefon hattı ayrımı fonksiyonu.
- Güçlü 8V DC verici çıkış voltajı ile net sinyal aktarımı.
- Verici ve alıcı için ayrı güç kaynaklarıyla kesintisiz çalışma.
- Düşük pil göstergesi ve enerji tasarruflu yapı.
- Kompakt boyut: Verici 74×68×28 mm, Alıcı 208×47×33 mm.
- Hafif yapı (verici 150 g, alıcı 130 g) ve taşıma çantası ile yüksek mobilite.
- 0–40°C çalışma sıcaklığı, -10–50°C depolama aralığı ve %20–75 bağıl nem uyumluluğu.
- Endüstriyel standartlarda kırmızı–gri dayanıklı gövde.
Teknik Özellikler (Özet Tablo)
| Tel Türleri | Telefon hattı, bükümlü çift (LAN), elektrik kablosu |
|---|---|
| İzleme Menzili | ≈ 3000 m (telefon hatları) |
| Polarite Göstergesi | Var |
| LAN–Telefon Ayrımı | Var |
| Verici Çıkış Voltajı | 8 V DC (yeni pilde) |
| Verici Giriş Voltaj Koruması | 60 V DC |
| Çalışma Sıcaklığı | 0 – 40°C |
| Depolama Sıcaklığı | −10 – 50°C |
| Nem / Yükseklik | %20–75 bağıl nem, ≤2000 m |
| Ağırlık | Verici: 150 g / Alıcı: 130 g |
| Boyutlar | Verici: 74×68×28 mm / Alıcı: 208×47×33 mm |
| Renk | Kırmızı – Gri |
UT682D ve UT682 Arasındaki Farklar
UT682D, UNI-T’nin gelişmiş modelidir. UT682 modeline göre daha geniş kablo desteği ve güçlendirilmiş verici sistemine sahiptir. Uzun hatlarda sinyal kararlılığı, daha doğru tespit ve uzun ömürlü kullanım sunar. Bu nedenle, yüksek yoğunluklu telekom altyapıları veya endüstriyel ağ bakım projelerinde UT682D tercih edilir.
Kullanım Alanları
- Telekom ve ağ kurulumu: Telefon hatları ve LAN kablolarında güzergâh takibi, kopukluk bulma.
- Elektrik tesisat çalışmaları: Açık/kısa devre testi, hat doğrulama, kablo güzergâhı belirleme.
- Bakım ve onarım: Kablo arızalarının hızlı tespitiyle iş duruş süresini azaltır.
- Güvenlik sistemleri: Koaksiyel ve sinyal kablolarında doğru hat takibi.
- Altyapı projeleri: Kapsamlı kablolama testleri ve etiketleme öncesi doğrulama.
Avantajları
- Hızlı Arıza Tespiti: Saniyeler içinde kırık tel veya kısa devreyi belirler.
- Uzun Menzil: 3 km’ye kadar kesintisiz kablo izleme.
- Yüksek Hassasiyet: Sinyal kararlılığı sayesinde karışık kablo demetlerinde dahi net sonuçlar.
- Ergonomik Tasarım: Tek elle kullanım ve hafif yapı.
- Dayanıklı Gövde: Zorlu saha koşullarına karşı darbe ve nem direnci.
- Enerji Verimliliği: Düşük akım tüketimi ve uzun pil ömrü.
Kullanım Adımları
- Vericiye (TX) 9V pili takın ve bağlantı ucunu test edilecek kabloya bağlayın.
- Alıcıyı (RX) aktif hale getirin; sinyal tonunu veya LED göstergesini izleyin.
- Kablo boyunca ilerleyerek güzergâhı takip edin; sinyal kaybı kırık veya kısa devreyi gösterir.
- Polarite göstergesiyle hat yönünü doğrulayın.
- Test tamamlandığında cihazı kapatın ve taşıma çantasına yerleştirin.
Satın Almadan Önce Bilin
- Uzun kablolarda daha yüksek doğruluk için sinyal gücü düşükken tarama hızını azaltın.
- Gerilim altındaki enerji hatlarında kullanım öncesi üretici güvenlik uyarılarını inceleyin.
- Kullanım sonrası pilleri çıkararak cihaz ömrünü uzatabilirsiniz.
Kutu İçeriği
- UT682D Verici ve Alıcı
- Bağlantı kabloları ve prob uçları
- Kulaklık
- Taşıma çantası
- Kullanım kılavuzu
- 9V pil
Sık Sorulan Sorular (SSS)
1. UT682D canlı hatlarda kullanılabilir mi?
Evet. 60V DC’ye kadar giriş koruması sayesinde telefon ve LAN hatlarında güvenli test yapılabilir. Ancak yüksek gerilimli enerji hatlarında kullanılması önerilmez.
2. UT682 ile farkı nedir?
UT682D daha güçlü sinyal çıkışı, geliştirilmiş izolasyon ve dayanıklı gövdeyle uzun mesafe testleri için optimize edilmiştir.
3. LAN kablolarında doğru uç bulabilir mi?
Evet. Hat sırası ve polarite göstergesiyle RJ45 uçlarının doğru bağlanıp bağlanmadığını belirleyebilirsiniz.
4. Koaksiyel veya enerji hatlarında kullanılabilir mi?
Evet, sinyal kaynağına bağlı olarak güzergâh izleme ve kısa devre tespiti yapılabilir.
5. Pil ömrü ne kadar?
Düşük akım tüketimi sayesinde yoğun saha kullanımında dahi uzun çalışma süresi sağlar. Düşük pil göstergesi değişim zamanı geldiğinde kullanıcıyı bilgilendirir.
6. Cihaz kalibrasyon gerektirir mi?
Fabrika çıkışında kalibre edilmiştir. Yılda bir defa kontrol önerilir.
Sonuç
UNI-T UT682D, ağ kurulumları, telekom bakım çalışmaları ve elektriksel arıza tespitlerinde profesyonel düzeyde doğruluk sunar. Kompakt boyutu, güçlü vericisi ve kolay taşınabilirliğiyle sahada en güvenilir yardımcınızdır.
