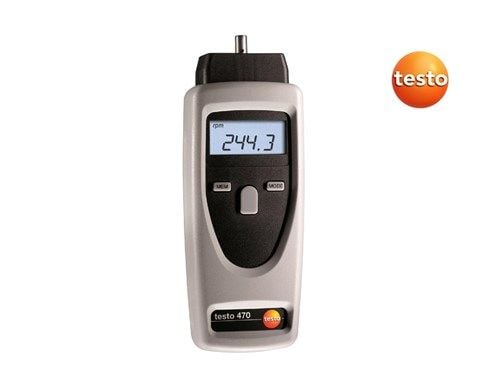

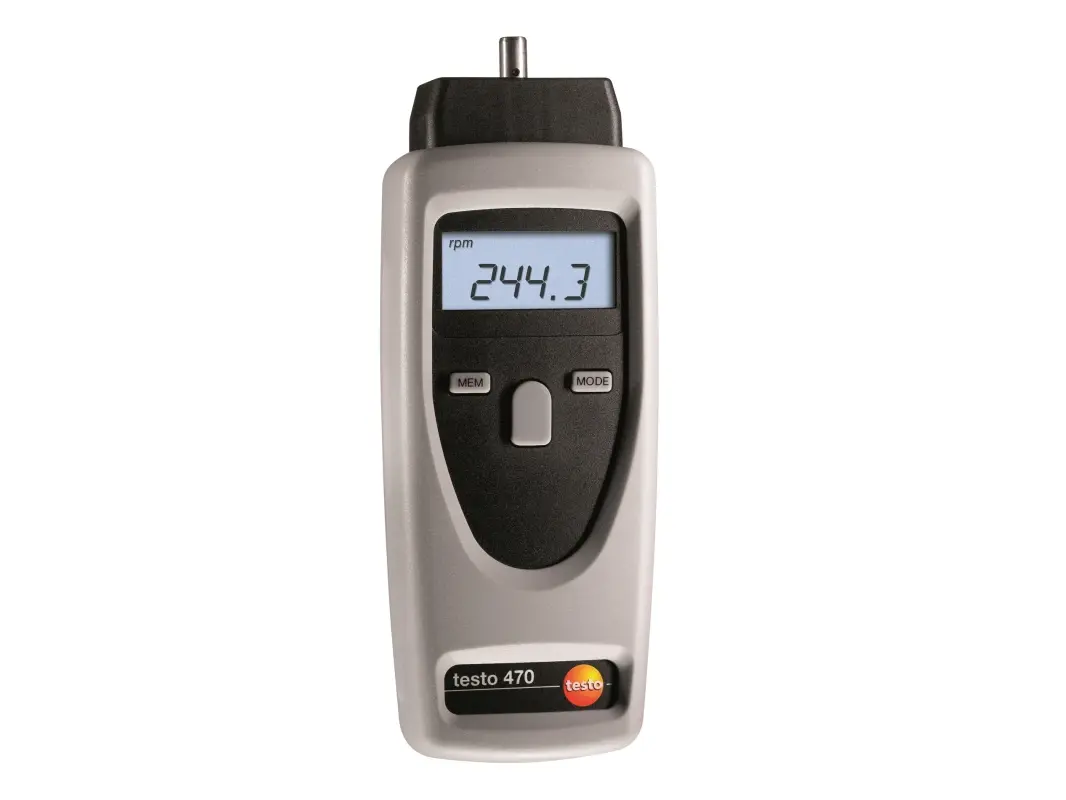

Testo 470, endüstriyel bakım ve üretim profesyonellerinin tüm ihtiyaçlarını karşılamak üzere tasarlanmış, devrim niteliğinde bir hibrit takometredir. Bu çok yönlü ölçüm cihazı, hem optik (temassız) devir ölçümünün güvenliğini ve esnekliğini hem de mekanik (temaslı) devir ölçümünün hassasiyetini tek bir gövdede birleştirir. Artık farklı uygulamalar için iki ayrı cihaz taşımanıza gerek yok. Testo 470; motorların, şaftların, fanların, konveyör bantlarının ve daha birçok hareketli aksamın devir (RPM), yüzey hızı (m/dk) ve hatta uzunluk (m) ölçümlerini hızlı, güvenli ve yüksek doğrulukla yapmanızı sağlar.
Kompakt ve tek elle kullanıma uygun ergonomik tasarımı, en zorlu saha koşullarında bile verimli çalışmayı destekler. Cihaz, basit bir adaptör değişikliği ile saniyeler içinde temassız bir lazerli ölçerden, hassas bir mekanik ölçere dönüşür. Bu esneklik, onu HVAC teknisyenlerinden fabrika bakım mühendislerine, matbaa operatörlerinden otomotiv teknisyenlerine kadar geniş bir profesyonel yelpazesi için ideal bir çözüm haline getirir. Sağlam taşıma çantası ve tüm aksesuarlarıyla birlikte gelen bu set, devir ölçümündeki tüm zorlukların üstesinden gelmeniz için ihtiyacınız olan her şeyi sunar.
Testo 470: İki Cihaz Tek Gövdede - Hibrit Çözümün Gücü
Endüstriyel ortamlarda, ölçüm senaryoları büyük farklılıklar gösterir. Bazen yüksek hızda dönen bir fana güvenlik nedeniyle yaklaşamazsınız, bazen de çok yavaş hareket eden bir konveyör bandının yüzey hızını tam temasla ölçmeniz gerekir. Testo 470, bu iki zıt ihtiyacı da karşılayan mükemmel bir hibrit çözümdür. İki ayrı takometre (bir optik, bir mekanik) satın almanın getirdiği ek maliyet, kalibrasyon yükü ve taşıma zorluğunu ortadan kaldırır. Tek bir cihazla, her türlü devir ve hız ölçüm görevine daima hazır olursunuz. Bu, yatırımınızın karşılığını en üst düzeyde almanız anlamına gelir.
Optik (Temassız) Ölçüm Modu: Güvenlik ve Esneklik
Testo 470, güvenlik ve kullanım kolaylığının öncelikli olduğu durumlar için gelişmiş bir optik devir ölçüm sistemi sunar.
Nasıl Çalışır?
Ölçüm yapmak için, dönen nesnenin (şaft, kasnak, fan kanadı vb.) üzerine kutu içeriğinden çıkan kendinden yapışkanlı reflektif bantlardan (yansıtıcı işaretleyici) küçük bir parça yapıştırmanız yeterlidir. Cihaz, görünür bir kırmızı ışın (modüle edilmiş ışık) gönderir. Bu ışın reflektif banttan her geçişte geri yansır ve cihazın sensörü bu yansımaları sayarak dönme hızını hesaplar. Bu yöntem, 1 RPM'den başlayıp 99.999 RPM'e kadar olan olağanüstü geniş bir aralıkta ölçüm yapabilmenizi sağlar.
Maksimum İş Güvenliği
Optik ölçümün en büyük avantajı güvencedir. Dönen bir makineye fiziksel olarak temas etmek her zaman risklidir. Testo 470, 600 mm (60 cm) mesafeye kadar güvenli bir uzaklıktan ölçüm yapmanızı sağlar. Bu, koruyucu kafeslerin arkasındaki fanları, yüksek hızda çalışan motorları veya erişilmesi zor yerlerdeki ekipmanları sistemi durdurmadan ve tehlikeye girmeden denetlemenize olanak tanır.
Mekanik (Temaslı) Ölçüm Modu: Hassasiyet ve Çok Yönlülük
Testo 470, optik sensör yuvasına takılan akıllı bir adaptör sayesinde saniyeler içinde güçlü bir mekanik takometreye dönüşür. Bu mod, optik ölçümün mümkün olmadığı veya yeterli gelmediği durumlarda devreye girer.
Hassas Düşük Devir Ölçümü
Mekanik mod, 0.1 RPM gibi olağanüstü düşük devir hızlarını bile yüksek hassasiyetle ölçebilir. Bu, optik sensörlerin reflektif bandı algılamakta zorlanacağı çok yavaş dönen sistemler için idealdir. Mekanik mod, ±(ölçülen değerin %0.2'si) gibi güvenilir bir doğruluk sunar.
Yüzey Hızı (m/dk) ve Uzunluk (m) Ölçümü
Testo 470'in asıl gücü, bu modda ortaya çıkar. Cihazla birlikte gelen özel ölçüm tekerlekleri (0.1 metre ve 6 inç çaplı), onu bir devir ölçerden çok daha fazlası haline getirir. Bu tekerlekler adaptöre takıldığında, cihaz artık sadece dönme hızını (RPM) değil, aynı zamanda doğrusal hareketi de ölçer:
- Yüzey Hızı Ölçümü: Konveyör bantların, tekstil makinelerindeki kumaşların, matbaa silindirlerinin veya yürüyen merdivenlerin yüzey hızını doğrudan m/dk, ft/dk veya in/dk olarak ölçebilirsiniz. Bu, üretim hatlarındaki hız senkronizasyonunu sağlamak için kritik bir veridir.
- Uzunluk Ölçümü: Aynı tekerlekler, hareket eden bir malzemenin (kablo, kağıt, kumaş vb.) toplam uzunluğunu metre, feet veya inç olarak ölçmenizi sağlar. Bu, kalite kontrol ve envanter yönetimi için paha biçilmez bir özelliktir.
Endüstriyel Uygulamalar ve Kullanım Alanları
Testo 470'in hibrit yapısı, onu neredeyse her endüstri için vazgeçilmez bir bakım ve denetim aracı yapar:
- HVAC-R Sistemleri: Klima santrallerindeki fan ve motor devirlerinin hem optik (güvenli) hem de mekanik (hassas) olarak ölçülmesi. Pompa şaftlarının devir kontrolleri.
- İmalat ve Endüstriyel Bakım: Elektrik motorları, redüktörler, dişli kutuları ve takım tezgahlarının (CNC) devir hızlarının tespiti. Mekanik prob ucu ile mil merkezlerinin doğrudan ölçümü.
- Otomotiv: Motor bileşenlerinin, krank şaftlarının, alternatörlerin ve fan kayışlarının devir tespiti.
- Tekstil Endüstrisi: İplik makinelerinin, dokuma tezgahlarının ve boyama makinelerinin silindir hızlarının (m/dk) ve işlenen kumaş uzunluğunun (m) ölçülmesi.
- Matbaa ve Ambalaj: Baskı silindirlerinin yüzey hızlarının senkronizasyonunu kontrol ederek baskı kalitesini garanti altına alma. Ambalaj hatlarındaki konveyör hızlarının ayarlanması.
- Lojistik ve Taşıma: Depo içi konveyör sistemlerinin ve bantlı taşıyıcıların hızlarının (m/dk) periyodik kontrolü ve bakımı.
Kullanıcı Odaklı Tasarım ve Pratik Fonksiyonlar
Testo 470, sahadaki profesyonellerin işini kolaylaştırmak için tasarlanmıştır. Tek elle kolayca kavranabilen ergonomik yapısı, ölçüm sırasında tam kontrol sağlar.
- Akıllı Veri Depolama: Cihaz, sadece anlık değeri göstermez. Tek tuşla ölçüm periyodundaki Ortalama (Mean), Maksimum (Max) ve Minimum (Min) değerleri kaydeder ve gösterir. Bu, sistemdeki düzensiz çalışmaları ve devir dalgalanmalarını tespit etmek için hayati önem taşır. Ayrıca, cihaz son ölçülen değeri (Last Reading) hafızasında tutar.
- Üstün Dayanıklılık: Cihaz, darbelere karşı ekstra koruma sağlayan "SoftCase" (yumuşak kılıf) ile donatılmıştır. Bu kılıf, cihazın zorlu şantiye veya fabrika ortamlarında bile güvende kalmasını sağlar.
- Eksiksiz Taşıma Çantası: Testo 470, tüm aksesuarlarını (adaptör, konik uç, tekerlekler, reflektörler) düzenli ve güvenli bir şekilde saklamak için sağlam bir taşıma çantası ile birlikte gelir. Bu, hiçbir parçanın kaybolmamasını ve cihazın her an kullanıma hazır olmasını sağlar.
- Uzun Pil Ömrü: 2 adet AA pil ile çalışan cihaz, yaklaşık 40 saatlik uzun pil ömrü sunar. "Low Batt" uyarısı, piller zayıfladığında sizi bilgilendirir, böylece işiniz yarım kalmaz.
Testo 470 Teknik Özellikleri
Aşağıdaki tabloda Testo 470 hibrit takometrenin detaylı teknik özelliklerini bulabilirsiniz.
| Genel Teknik Bilgiler | |
|---|---|
| Stok Kodu | 0563 0470 |
| Çalışma Sıcaklığı | 0 … +50 °C |
| Saklama Sıcaklığı | -20 … +70 °C |
| Güç Kaynağı | 2 x AA pil |
| Pil Ömrü | Yaklaşık 40 saat |
| Boyutlar | 175 x 60 x 28 mm |
| Ağırlık | 190 g |
| Ekran | 5 haneli, tek satır LCD |
| Kutu İçeriği | Testo 470, SoftCase (koruma kılıfı), Taşıma Çantası, Adaptör, Konik prob ucu, 0.1 m tekerlek, 6" tekerlek, Reflektif bantlar, Piller, Kalibrasyon protokolü |
| Ölçüm Parametreleri | |
| Ölçüm Tipi | RPM (Optik / Temassız) |
| Ölçüm Aralığı (Optik) | 1 … 99.999 U/dk (RPM) |
| Hassasiyet (Optik) | ±(Ölçülen değerin %0.02'si) |
| Çözünürlük (Optik) | 0.01 U/dk (1...99.99) | 0.1 U/dk (100...999.9) | 1 U/dk (1000...99999) |
| Ölçüm Mesafesi (Optik) | Maksimum 600 mm |
| Ölçüm Tipi | RPM (Mekanik / Temaslı) |
| Ölçüm Aralığı (Mekanik) | 0.1 … 19.999 U/dk (RPM) |
| Hassasiyet (Mekanik) | ±(Ölçülen değerin %0.2'si) |
| Ölçüm Tipi | Hız ve Uzunluk (Mekanik / Temaslı) |
| Birimler (Hız) | m/dk, ft/dk, in/dk, m/sn, ft/sn |
| Birimler (Uzunluk) | m, ft, in |
Sıkça Sorulan Sorular (SSS)
Testo 470'in Testo 460'dan farkı nedir?
Testo 460 sadece optik (temassız) devir ölçümü yapar. Testo 470 ise hibrit bir modeldir; hem optik (temassız) hem de mekanik (temaslı) devir, hız ve uzunluk ölçümü yapabilir.
Mekanik moddan optik moda nasıl geçiş yapılır?
Geçiş çok basittir. Cihazın ucundaki mekanik adaptörü (konik uç veya tekerleği) çıkarmanız, cihazı otomatik olarak optik moda geçirir.
Yüzey hızı ölçmek için hangi parçayı kullanmalıyım?
Yüzey hızı (m/dk) veya uzunluk (m) ölçmek için, kutu içeriğindeki 0.1 metrelik veya 6 inçlik ölçüm tekerleklerinden birini mekanik adaptöre takmanız gerekir.
Optik ölçüm için reflektör bant şart mı?
Evet, Testo 470'in optik sensörünün doğru bir okuma yapabilmesi için dönen cisim üzerinde yansıtıcı bir işaretleyici (reflektif bant) bulunması gerekir.
Cihaz kalibrasyon sertifikası ile mi geliyor?
Evet, Testo 470 kutusundan fabrika çıkışlı kalibrasyon protokolü ile birlikte gelir.
Konik uç ne işe yarar?
Mekanik adaptöre takılan konik uç (prob ucu), motor milleri veya şaftların tam merkez noktasına temas ederek doğrudan RPM ölçümü yapmak için kullanılır.
Cihazın ekran ışığı var mı?
Hayır, Testo 470 modelinde standart olarak ekran aydınlatması bulunmamaktadır. Ancak 5 haneli geniş LCD ekranı, normal aydınlatma koşullarında net okuma sağlar.
