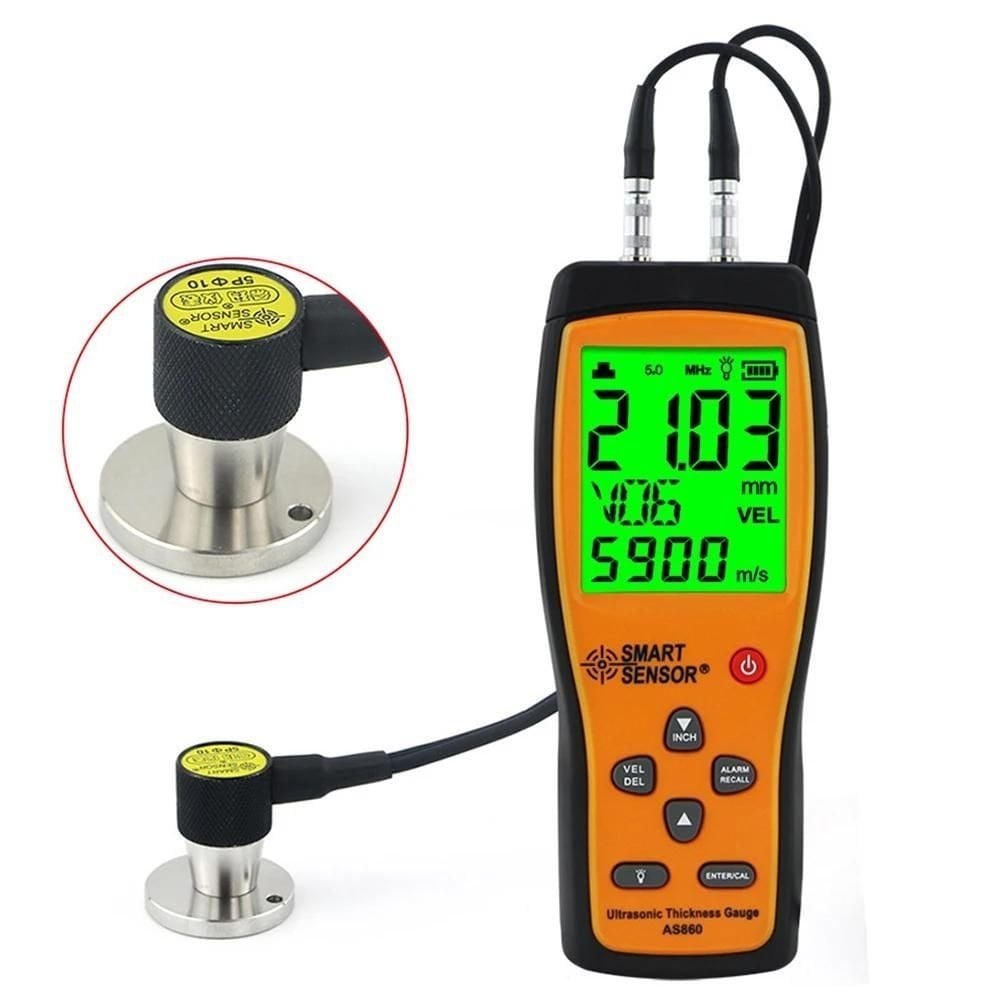

Smart Sensor AS860 Ultrasonik Kalınlık Ölçer
Smart Sensör AS860 Ultrasonik Kalınlık Ölçer, endüstriyel malzemelerin kalınlığını tahribatsız bir yöntemle (NDT) ölçmek için tasarlanmış, mikroişlemci kontrollü profesyonel bir el cihazıdır. Üretimden bakıma kadar birçok alanda, malzemelerin bütünlüğünü ve kalitesini denetlemek için kullanılır. Özellikle metal, plastik, seramik, cam ve ultrasonik sesi ileten diğer homojen malzemelerin kalınlığını hızlı ve hassas bir şekilde belirler. Bu cihaz, boru hatları, basınçlı kaplar ve depolama tankları gibi kritik ekipmanlardaki korozyon veya erozyon kaynaklı incelmeleri tespit etmek için hayati bir araçtır. 1.2 mm'den 225 mm'ye kadar olan geniş ölçüm aralığı, onu hem ince sac levhalar hem de kalın plakalar için uygun hale getirir.
Smart Sensor AS860 Kullanım Alanları
AS860, malzemenin sadece bir tarafından erişim gerektiren durumlar için idealdir. Bu özelliği sayesinde, kapalı sistemlerin sökülmesine gerek kalmadan denetim yapılmasını sağlar. Başlıca kullanım alanları şunlardır:
- İmalat ve Üretim: Gelen hammadde (sac, levha, profil) kalite kontrolü ve üretilen parçaların standartlara uygunluğunun denetlenmesi.
- Metal İşleme ve Döküm: CNC ile işlenmiş parçaların, döküm ürünlerinin ve metal bileşenlerin et kalınlığının doğrulanması.
- Petrokimya ve Enerji: Basınçlı kapların, kazanların, depolama tanklarının ve boru hatlarının periyodik muayenesi. Korozyon kaynaklı incelmelerin tespiti.
- Denizcilik ve Gemi İnşa: Gemi karinelerinin, balast tanklarının ve güverte plakalarının korozyon durumunun izlenmesi.
- Otomotiv ve Havacılık: Şasi bileşenleri, yakıt tankları ve yapısal parçaların et kalınlığının kontrolü.
- Ticari Muayene ve Kalite Kontrol: Üçüncü taraf denetim firmaları tarafından yapılan saha denetimleri ve servis yeterlilik kontrolleri.
AS860 Ultrasonik Kalınlık Ölçerin Avantajları
Bu cihaz, sahadaki mühendislere ve teknisyenlere operasyonel verimlilik ve ölçüm güvenilirliği sağlayan birçok üstün özelliğe sahiptir.
Tahribatsız, Hızlı ve Hassas Ölçüm
AS860'ın ultrasonik ölçüm prensibi, malzemenin fiziksel yapısına zarar vermez. Kalınlığı ölçmek için parçayı kesmenize veya iki taraftan kumpasla ölçmenize gerek kalmaz. Bu, hem zamandan tasarruf sağlar hem de malzeme israfını önler. Mikroişlemci kontrolü sayesinde, ölçüm sonuçları saniyeler içinde ekranda belirir. ±(%1H+0.1)mm hassasiyeti ve 0.1 mm çözünürlüğü ile en küçük kalınlık farklarını bile güvenilir bir şekilde raporlar.
Geniş Malzeme Uyumluluğu
Cihazın en güçlü yanlarından biri, ses hızı ayarı özelliğidir. 1000 m/s ile 9999 m/s arasında ayarlanabilen ses hızı, cihazı farklı malzemeler için kalibre etmenize olanak tanır. Sadece çelik değil; alüminyum, dökme demir, bakır, pirinç, çinko, kuvars cam, polietilen, PVC ve diğer birçok malzeme için önceden tanımlı hızları seçebilir veya özel malzemeniz için manuel hız girişi yapabilirsiniz.
Güvenilir ve Hatasız Ölçüm
AS860, kullanıcı hatasını en aza indiren akıllı özelliklerle donatılmıştır. Otomatik sıfır kalibrasyonu, cihaz açıldığında probun sıfırlanmasını sağlar. Otomatik doğrusal telafi özelliği, yazılım aracılığıyla transdüserin doğruluğunu artırır. En önemlisi, bağlantı (kaplin) göstergesi ekranda belirir. Bu simge, probun yüzeye tam olarak temas ettiğini ve ses dalgasının doğru iletildiğini teyit eder. Yetersiz temas durumunda kullanıcıyı uyararak hatalı ölçüm yapılmasını engeller.
Verimlilik Artıran Fonksiyonlar
Cihaz, kalite kontrol süreçlerini hızlandırmak için tasarlanmıştır. Yüksek ve Düşük Kalınlık Alarmı ayarlanabilir. Önceden belirlediğiniz toleransların dışına çıkıldığında, cihaz sesli olarak "BİBİ" uyarısı verir. Bu, seri kontrollerde hızlı "Geçti/Kaldı" kararları vermenizi sağlar. Ayrıca, 12 adede kadar ölçüm sonucunu hafızasında saklayabilir (M01-M12), bu da saha notu alma ihtiyacını azaltır.
Saha Kullanımı için Ergonomik Tasarım
240 gram ağırlığı ve 150x80.5x34mm boyutları ile AS860, tek elle rahatça kullanılabilir. Sağlamlaştırılmış gövdesi endüstriyel ortamlara dayanıklıdır. Arka aydınlatmalı LCD ekranı, düşük ışıklı kazan daireleri veya gemi ambarları gibi alanlarda bile net okuma sağlar. Otomatik kapanma özelliği (1 dakika işlem yapılmadığında) 9V pilin ömrünü önemli ölçüde uzatır.
Smart Sensor AS860 Nasıl Kullanılır?
- Ölçüm Öncesi Hazırlık
- Transdüseri (probu) üniteye bağlayın. Gücü açmak için "on/off" düğmesine basın. LCD ekran, arka aydınlatma ile birlikte tam ekran görüntüsüyle 0.5 saniye belirir. Ardından LCD ekranında son kullanılan ses hızı gösterilir ve ünite kullanıma hazır hale gelir.
- Ses Hızı Seçimi
- "VELDEL" düğmesine iki kez basarak ses hızı ayarına giriş yapın. "Vel" simgesi yanıp sönerken, istediğiniz hızı seçmek için aşağı ve yukarı ok tuşlarına basın. Seçimi tamamlamak için "ENTERCAL" düğmesine basın.
- Ses Hızı Ayarı
- Normal durumda "VELDEL" düğmesine bir kez basarak kaydedilmiş ses hızı birimini ayarlama moduna girin. Kaydedilmiş hız birimi yanıp sönerken, aşağı ve yukarı ok tuşlarıyla hızı ayarlayın. Ayarlanan değeri kaydetmek için "ENTERCAL" düğmesine basın.
- Kalibrasyon
- Normal durumdayken "ENTERCAL" düğmesine 3 saniye basılı tutun. LCD ekranında "CAL" simgesi ve 5900 m/s (çelik) ses hızı ile 4.00 mm kalınlık görüntülenecektir. Cihazla gelen standart 4.0mm çelik örnek bloğu kullanarak kalibrasyon yapın. "CAL" simgesi kaybolana kadar bekleyin.
- Kalınlık Ölçümü
- Ölçüm yapılacak yüzeye ve probun ucuna birkaç damla bağlama maddesi (coupling jeli) uygulayın.
- Transdüseri yüzeye dik olarak bastırın. LCD ekranında kalınlık ölçümü gösterilecektir.
- Ölçüm sırasında, ekrandaki bağlantı ikonunun yanıp sönmesi iyi bir bağlama olduğunu gösterir. İkon yanıp sönmüyorsa bağlama yetersizdir, jeli yenileyin veya probu düzeltin.
- Transdüser çıkarıldıktan sonra son ölçüm ekranda tutulacaktır.
- Ses Hızı Ölçümü (Bilinmeyen Malzeme)
- Kalınlığını bildiğiniz (kumpasla ölçtüğünüz) bir malzeme varsa, önce o malzemenin ses hızını ölçebilirsiniz.
- Transdüseri malzemeye bağlayarak ölçüm yapın. Aşağı veya yukarı ok tuşlarıyla kalınlığı bilinen değere ayarlayın. Ardından "ENTERCAL" düğmesine basarak o malzemenin ses hızını görüntüleyin ve mevcut hız belleğine kaydedin.
- Kalınlık Alarmı Ayarı
- Alarm sınırlarını ayarlamak için "ALARMRECALL" düğmesine basın. Düşük kalınlık alarmı ayarına girmek için ok tuşlarıyla sınırı ayarlayın, "ENTERCAL" ile onaylayın. Ardından yüksek kalınlık alarmı ayarına geçin ve aynı işlemi yapın.
- Ölçüm sırasında, kalınlık bu limitlerin dışına çıkarsa cihaz "BİBİ" sesiyle uyarır ve "HIGH/LOW" göstergesi yanar.
- Veri Depolama ve Geri Çağırma
- Ölçüm sırasında "ENTERCAL" düğmesine bir kez basarak kalınlık okumasını kaydedin (M01-M12). "FUL" simgesi belleğin dolu olduğunu belirtir.
- "ALARMRECALL" düğmesine 3 saniye basarak veri kayıt moduna girin. Ok tuşlarıyla M01'den M12'ye kadar depolanan verileri inceleyin.
- Veri Silme
- Tüm verileri silmek için "VELDEL" düğmesine 3 saniye basın.
- Veri geri çağırma modundayken, mevcut veriyi silmek için "VELDEL" düğmesine basın.
Smart Sensor AS860 Teknik Özellikler Tablosu
| Ölçüm aralığı | 1,2~225 mm |
| Kesinlik | ±(%1H+0,1)mm |
| Çözünürlük | 0,1 mm |
| Ses Hızı Aralığı | 1000~9999m/s |
| Sıklık | 5MHz |
| Çalışma Sıcaklığı | 0 °C~40°C |
| Tüp için minimum limit ölçme | Ф203mm(çelik) |
| Otomatik Sıfır Kalibrasyonu | Var |
| Otomatik doğrusal telafi | Var |
| Kaplin Göstergesi | Var |
| Pil Göstergesi | Var |
| Otomatik Kapanma | Var |
| Güç | 9V pil |
| Ürün Net Ağırlığı | 240g |
| Ürün boyutu | 15080.5*34mm |
Garanti ve Servis Bilgileri
Smart Sensor AS860 Ultrasonik Kalınlık Ölçer, tüm üretim hatalarına karşı standart 2 yıl (24 ay) distribütör garantisi kapsamındadır. Garanti süresi boyunca, cihazda meydana gelebilecek fabrikasyon arızalar ücretsiz olarak onarılır veya cihaz değiştirilir. Kullanıcı hatasından kaynaklanan hasarlar (düşürme, sıvı teması, yanlış pil kullanımı vb.) garanti kapsamı dışındadır. Garanti süresi sonrasında ve periyodik kalibrasyon ihtiyaçlarınız için yetkili teknik servis merkezimizle iletişime geçebilirsiniz. Cihaz kutu içeriğinde standart 4.0mm kalibrasyon bloğu, 5MHz prob (transdüser), taşıma çantası ve kullanım kılavuzu bulunmaktadır.
Sıkça Sorulan Sorular (SSS)
Cihaz hangi malzemelerin kalınlığını ölçebilir?
Cihaz, ultrasonik sesi iyi ileten çelik, alüminyum, cam, seramik, plastik (PVC, PE) gibi homojen malzemelerin kalınlığını ölçebilir.
Ölçüm yapmak için neden jel (bağlama maddesi) kullanmalıyım?
Ultrasonik ses dalgaları havada iletilmez. Jel, prob (transdüser) ile malzeme yüzeyi arasındaki havayı ortadan kaldırır ve sesin malzemeye doğru şekilde iletilmesini sağlar.
Cihaz boyalı yüzeyleri ölçer mi?
Bu model, boya veya kaplama kalınlığını değil, ana malzemenin kalınlığını ölçer. Doğru ölçüm için boyanın veya kaplamanın ölçüm noktasından temizlenmesi gerekir.
AS860 nasıl kalibre edilir?
Cihaz, üzerinde bulunan 4.0mm'lik standart çelik blok kullanılarak "ENTERCAL" tuşuna basılı tutularak otomatik sıfır kalibrasyonu yapar.
Cihaz kaç ölçümü hafızasında tutar?
AS860, M01'den M12'ye kadar toplam 12 adet kalınlık ölçüm verisini hafızasında saklayabilir.
Pil durumu nasıl anlaşılır?
Cihazın LCD ekranında pil seviyesini gösteren bir pil göstergesi bulunmaktadır. Pil zayıfladığında bu ikon belirir.
Tüplerde (borularda) en düşük ölçüm limiti nedir?
Çelik borularda minimum ölçüm limiti, 20mm çap ve 3mm et kalınlığıdır (Ф20*3mm). Daha küçük çaplar veya daha ince et kalınlıkları için özel problar gerekebilir.
