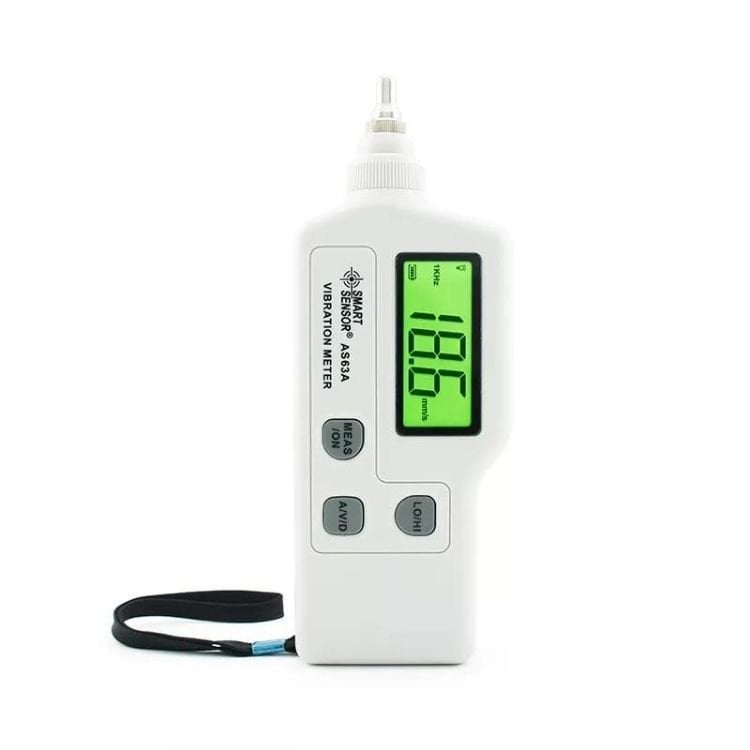

Smart Sensor AS63A Titreşim Ölçüm Cihazı

Smart Sensor AS63A titreşim ölçüm cihazı, döner ekipmanların durum izleme ve kestirimci bakım süreçlerinde hızlanma (m/s²), hız (m/sn) ve deplasman (mm) ölçümlerini tek gövdede birleştirir. Piezoelektrik seramik (kesme tipi) ivmeölçer, geniş frekans seçenekleri ve kolay okunur LCD ekran ile sahada hızlı karar almayı destekler. 0,1–199,9 m/s² hızlanma, 0,1–199,9 m/sn hız ve 0,001–1,999 mm deplasman aralığı sayesinde rulman arızaları, balans sorunları, hizasızlık ve gevşeklik gibi tipik titreşim problemlerini erkenden teşhis etmeye yardımcı olur. Düşük enerji tüketimi, uzun pil ömrü ve kompakt yapı, bakım ekiplerinin günlük iş akışına sorunsuz entegre olur.

Kullanım alanları

• Bakım ve işletme: Fan, pompa, kompresör, redüktör, motor ve konveyörlerde titreşim düzeyi takibi.
• Kestirimci bakım (PdM): Rulman hata frekanslarının izlenmesi, trend analizi ve planlı duruş planlama.
• Kalite güvencesi: Montaj sonrası mekanik titreşim kontrolü, kabul testleri ve fabrika çıkış doğrulamaları.
• Ar-Ge ve test: Prototip doğrulama, NVH değerlendirmeleri ve mühendislik denemeleri.
• Saha servisleri: Hızlı kök neden analizi, şikâyet tespiti ve raporlama.

Avantajlar ve faydalar

• Üç parametre, tek cihaz: Hızlanma, hız ve deplasman ölçümüyle çok yönlü teşhis.
• Geniş frekans kapsamı: Hızlanmada 10 Hz–1 kHz (LO) ve 1 kHz–15 kHz (HI); hızda 10 Hz–1 kHz.
• Hassas ve tekrarlanabilir: ±%5 H ±2 basamak doğruluk ile güvenilir saha ölçümü.
• Pratik uç seçenekleri: Kısa/uzun prob veya prob olmadan yüzeye temas ile farklı yüzey şartlarına uyum.
• AC sinyal çıkışı: 2 V tepe (tam ölçek) ile analizöre veya kayıt cihazına bağlanabilme.
• Hafif ve kompakt: 147 g gövde, 183 × 67 × 30 mm; tek elle kullanım için uygun.
• Düşük enerji tüketimi: Uzun pil ömrü, sahada kesintisiz kullanım.
• Kolay kullanım: Basit tuş takımı, hızlı mod geçişleri, net LCD.

Teknik özellikler

Doğru ölçüm için ipuçları

• Temas basıncı: Sensörü yüzeye 500 g–1 kg kuvvetle bastırın. Kayma oluşursa sonucu etkiler.
• Yüzey hazırlığı: Boya, yağ ve kir titreşimi sönümleyebilir. Gerekirse yüzeyi temizleyin.
• Prob seçimi: Dar alan ve oluklarda uzun prob; düz yüzeylerde kısa prob veya direkt temas.
• Ekseni koruyun: Ölçümü mil eksenine paralel tutun. Açısal sapma harmonikleri artırabilir.
• Frekans modu: Rulman/dişli yüksek frekansları için HI; genel makine titreşimi için LO.
• Tekrarlanabilirlik: Aynı noktada 3 ölçüm alın, sapmaları not edin, ortalama kullanın.
• Trend esaslı karar: Tek ölçüm yerine periyodik kayıt ile artış eğilimini izleyin.

Nasıl kullanılır

1. Ölçüm ucu seçimi: Kısa prob takılı gelir. Uzun prob dar erişim noktalarında avantaj sağlar. Düz yüzeyde prob olmadan ölçüm yapılabilir.
2. Pil yerleştirme: 9 V pili kutuplara dikkat ederek takın. Kapak kilidini kapatın.
3. Açma/Kapama ve pil kontrolü: “MEAS/ON” ile açın. Semboller zayıfsa pili değiştirin. “LO/HI” uzun basılı tutarak kapatın.
4. Mod seçimi: “A/V/D” tuşu ile Hızlanma (A), Hız (V) ve Deplasman (D) arasında geçiş yapın. Varsayılan A modudur.
5. Frekans bandı: “LO/HI” ile düşük/yüksek frekans seçin. HI yalnızca hızlanma modunda etkindir.
6. Ölçüm alma: “MEAS/ON” basılı tutun, sensörü ölçüm yüzeyine bastırın. Tuşu bırakınca değer ekranda sabitlenir.
7. Yenileme: “A/V/D” ardından “MEAS/ON” ile ölçüm yenileme modunu görüntüleyin ve tekrar ölçün.

Tipik arızaları ayırt etme

• Balanssızlık: Düşük frekansta yüksek hız (V) ve deplasman (D) artışı; yatay/yüksekte belirgindir.
• Hizasızlık: Temel ve 2× temel frekansta yükselmiş hızlanma (A); eksen yönlerinde fark hissedilir.
• Gevşeklik: Geniş bantlı artış; bağlantı noktalarında süreksiz tepki.
• Rulman hataları: HI bandında tepe veren A okuması; sivri pikler ve harmonikler.

Veri ve raporlama

• AC çıkış: 2 V tepe sinyalini analizöre veya kayıt ünitesine vererek frekans spektrumu çıkarabilirsiniz.
• Etiketleme: Her ölçüm noktasına kod verin (ör. M1-FAN-DEB-OUT) ve rotayı sabitleyin.
• Eşikler: Ekipman tipine göre uyarı/limit seviyeleri belirleyin. Trend kırılmalarına öncelik verin.

Ürünün çözdüğü sorunlar

Planlanmamış duruşları azaltmak için titreşim verisinin düzenli ve güvenilir toplanması gerekir. AS63A, üç parametreyi aynı cihazda sağlayarak ekipmanı, ölçüm rotasını ve operatör eğitimini sadeleştirir. Yüksek frekansta hızlanma ile rulman kusurları erken yakalanır. Düşük frekans bandında hız ve deplasman ile balans ve hizasızlık tespit edilir. AC sinyal çıkışı ile kayıt/analiz iş akışı kurulabilir. Böylece bakım planları veriye dayanır, yedek parça ve işçilik maliyeti düşer.

SSS

Üç eksende ölçer mi?
Hayır. Tek eksen temelli temassal ölçüm yapar. Çok eksenli analiz için ilgili modeller gerekir.

Manyetik prob kullanılabilir mi?
Cihaz temassal prob içindir. Manyetik adaptör kullanımı yüzey ve hız aralığına bağlıdır.

Spektrum analizi yapar mı?
Cihaz temel parametreleri gösterir. Spektrum için AC çıkışı analizöre bağlayın.

Kalibrasyon gerektirir mi?
Periyodik kalibrasyon önerilir. Referans vibrasyon kaynağı ile doğrulama yapın.

Hangi modda başlamalıyım?
Genel değerlendirme için hız (mm/sn) iyi bir başlangıçtır. Yüksek frekans şüphelerinde hızlanma/HI kullanın.

Neden Smart Sensor AS63A?

AS63A, sahada hızlı teşhis için gerekli ana parametreleri tek cihazda sunar. Geniş frekans kapsamı, pratik prob seçenekleri, AC çıkış ve kompakt gövde ile yatırımın geri dönüş süresini kısaltır. Trend bazlı bakım kültürüne geçişi kolaylaştırır ve karar döngülerini kısaltır.
