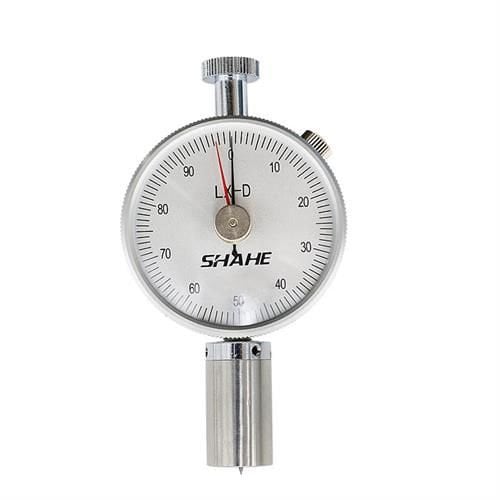

SHAHE LX-D-2 Mekanik Sertlik Ölçüm Cihazı ''Sert Malzemeler İçin''
SHAHE LX-D-2 Mekanik Shore D Tipi Sertlik Ölçer (Durometre), sert kauçuk, sert reçineler, akrilik, ebonit ve rijit plastikler gibi yüksek sertlikteki malzemelerin yüzey sertliğini (indentasyon direncini) ölçmek için tasarlanmış, ASTM D2240 standardına uygun, profesyonel bir ölçüm aletidir. 0-100 HD (Shore D) skalasında hassas ölçüm yapan bu cihaz, tamamen mekanik yapısı sayesinde pil veya şarj gibi bir güç kaynağına ihtiyaç duymadan, atölye, laboratuvar veya saha koşullarında her an kullanıma hazırdır.
Bu modeli (LX-D-2), standart LX-D-1 modelinden ayıran en önemli ve kritik özellik, entegre "HOLD" (Zirve Tutma) ibresine sahip olmasıdır. Bu ikinci sürüklenen ibre, ölçüm sırasında ulaşılan en yüksek (zirve) sertlik değerini otomatik olarak kadranda kilitler. Bu fonksiyon, operatörün zamanlama hatasını ortadan kaldırır ve özellikle ekranın zor görüldüğü noktalarda ölçüm yapmayı son derece kolaylaştırır. Dayanıklı metal gövdesi ve koruyucu taşıma kutusu ile SHAHE LX-D-2, kalite kontrol süreçleriniz için uzun ömürlü ve güvenilir bir çözümdür.
Kritik Fark: HOLD (Zirve Tutma) İbresinin Avantajları
SHAHE LX-D-2 modelinin temel değer önerisi, üzerinde bulunan ikinci (genellikle kırmızı renkli) "HOLD" ibresidir. Standart modellerde (LX-D-1 gibi), basıncı kaldırdığınızda ibre anında sıfıra döner ve operatörün tam zirve anındaki değeri okuması gerekir. LX-D-2 bu sorunu ortadan kaldırır.
HOLD İbresi Nasıl Çalışır?
Ölçüme başlamadan önce, camın ortasındaki çevrilebilir kadranı kullanarak kırmızı HOLD ibresini sıfır (0) konumuna getirirsiniz. Cihazı malzemeye bastırdığınızda, ana siyah ölçüm ibresi yükselirken önündeki kırmızı ibreyi de iter. Ulaşılan en yüksek sertlik noktasında, basıncı kaldırsanız bile siyah ibre sıfıra döner ancak kırmızı ibre zirve değerde kilitli kalır.
Bu özelliğin sağladığı üç temel fayda vardır:
- Okuma Hatasını Ortadan Kaldırır: Operatörün "tam o anı" yakalamaya çalışmasına gerek kalmaz. Cihaz, zirve değeri sizin için kaydeder. Bu, ölçüm tutarlılığını ve tekrarlanabilirliğini artırır.
- Zorlu Alanlarda Kolay Ölçüm: Cihazın kadranını göremediğiniz dar, karanlık veya ulaşılması zor yerlerde (örneğin bir makine bloğunun içindeki parça) ölçüm yapmanızı sağlar. Cihazı bastırıp, geri çekip, sonra rahat bir açıyla ekrandaki kilitli değeri okuyabilirsiniz.
- Operatör Bağımsız Sonuçlar: Farklı operatörlerin farklı zamanlama veya okuma alışkanlıklarından kaynaklanan küçük sapmaları engeller.
Ürün Kalitesinin Garantisi: Sertlik Neden Önemlidir?
Malzeme sertliği, bir ürünün performansı, dayanıklılığı ve kullanım amacına uygunluğu hakkında doğrudan bilgi veren en kritik kalite parametrelerinden biridir. Özellikle sert kauçuk, plastik ve reçine bazlı ürünlerde, sertlik değeri malzemenin formülasyonunun veya kürlenme sürecinin doğruluğunu gösterir. Yanlış sertlikte bir malzeme kullanmak, ciddi ürün arızalarına ve maliyetli geri çağırmalara yol açabilir:
- Aşınma ve Deformasyon: Çok yumuşak bir sert kauçuk (örn: forklift tekeri), yük altında ezilebilir veya beklenenden çok daha hızlı aşınabilir.
- Kırılganlık ve Darbe Dayanımı: Çok sert (kırılgan) bir plastik parça (örn: ABS veya PVC), ani bir darbeye maruz kaldığında çatlayabilir veya kırılabilir.
- Performans Kaybı: Bir baskı plakası veya endüstriyel bir fiberin sertliği, son ürünün kalitesini doğrudan etkiler.
- Tutarsız Üretim: Aynı partide üretilen malzemeler arasındaki sertlik farklılıkları, üretim sürecinde bir sorun olduğuna işaret eder.
SHAHE LX-D-2 Shore D Durometre, bu görünmez riskleri ortadan kaldırır. Girdi kalite kontrol aşamasında (tedarikçiden gelen ham maddeyi denetlerken) veya üretim hattında (nihai ürünün standartlara uygunluğunu kontrol ederken) size hızlı, objektif ve sayısal bir veri sağlar.
SHAHE LX-D-2 Kullanım Alanları (Shore D Skalası)
Shore D skalası, sert elastomerler, rijit termoplastikler ve sert kauçuklar için endüstri standardıdır. Shore A skalasının ölçemediği kadar sert malzemeler için kullanılır. LX-D-2'nin başlıca kullanım alanları şunlardır:
- Sert Kauçuklar: Ebonit (çok sert vulkanize kauçuk), masif forklift tekerlekleri, ağır hizmet tipi endüstriyel takozlar ve sert contalar.
- Sert Plastikler ve Reçineler: Polioksimetilen (POM / Delrin), Naylon (PA), Polipropilen (PP), Polietilen (PE), Sert PVC, ABS, Akrilik (Pleksiglas), Polikarbonat (PC) ve Epoksi reçineler.
- Endüstriyel Üretim: Plastik boru imalatı, otomotiv iç trim parçaları, kasklar, elektronik cihaz gövdeleri ve makine dişlileri gibi sert plastik bileşenlerin kalite kontrolü.
- Baskı ve Matbaacılık: Baskı plakalarının ve bazı sert mürekkep merdanelerinin sertlik denetimi.
- Kompozitler ve Lifler: Yoğunlaştırılmış endüstriyel fiberler ve bazı fiberglas (CTP) kompozit yüzeylerin sertlik analizi.
Diğer Avantajlar ve Ürün Özellikleri
HOLD ibresine ek olarak, LX-D-2 modeli profesyonel kullanım için gerekli tüm standartları karşılar.
Mekanik Güvenilirlik (Pilsiz Çalışma)
Cihazın tamamen mekanik olması, onu son derece güvenilir kılar. Pil bitmesi, şarj ihtiyacı, elektronik kart arızası veya soğuk hava koşullarından etkilenme gibi sorunları yoktur. Koruyucu çantasından çıkardığınız an, her zaman ve her yerde ölçüme hazırdır.
Dayanıklı Metal Gövde
Dış gövde, plastik modellerin aksine, darbeye dayanıklı metal materyalden üretilmiştir. Bu, atölye ve saha ortamlarının zorlu koşullarına karşı ekstra dayanıklılık sağlar ve cihazın hassas mekanizmasının kalibrasyonunu uzun süre korumasına yardımcı olur.
Kolay Okunabilirlik ve Taşınabilirlik
Beyaz arka plana sahip kadran, 0-100 HD (Shore D) skalasını 1 HD çözünürlükle net bir şekilde gösterir. Cihaz, tüm aksesuarlarıyla birlikte, hassas basınç iğnesini (indenter) koruyan sağlam bir plastik taşıma çantası içinde gelir. Bu, cihazı güvenle saklamanızı ve taşımanızı sağlar.
SHAHE LX-D-2 Mekanik Sertlik Ölçer Nasıl Kullanılır
Doğru ve tekrarlanabilir sonuçlar almak için aşağıdaki adımları izlemeniz önerilir:
- HOLD İbresini Sıfırlayın: Ölçüme başlamadan önce, cihazın camı üzerinde bulunan merkezi çevirme düğmesini kullanarak kırmızı HOLD ibresini, ana siyah ibrenin olduğu '0' (sıfır) konumuna getirin.
- Numune Hazırlığı: Ölçüm yapılacak yüzeyin düz, pürüzsüz ve temiz (yağ, toz veya kalıntılardan arındırılmış) olduğundan emin olun.
- Malzeme Kalınlığı (Kritik): En doğru sonuçlar için, ASTM D2240 standardı, ölçülen malzemenin kalınlığının en az 6 mm olmasını tavsiye eder. Daha ince malzemelerde (girişte belirtilen 2.5mm iğne hareketidir), altındaki yüzeyin (masa, zemin) sertliği ölçüm sonucunu etkiler ve hatalı bir değer okumanıza neden olur.
- Basınç Uygulama: Cihazı, ölçüm yüzeyine tam olarak dik (90°) tutun. Cihazın tabanı (baskı ayağı), malzeme yüzeyine tam temas edene kadar hızlı ve kararlı bir basınç uygulayın.
- Okuma: Basıncı kaldırın. Ana siyah ibre sıfıra dönecektir. Kırmızı HOLD ibresinin kilitlendiği değeri okuyun. Bu değer, malzemenin Shore D sertliğidir (HD).
- Ortalama Alma: En güvenilir sonuç için, birbirinden en az 10-12 mm uzakta olacak şekilde 3 ila 5 farklı noktadan ölçüm yapın. Bu ölçümlerin ortalamasını alın. Her ölçümden önce 1. adımı (HOLD ibresini sıfırlama) tekrarlayın.
- Temizlik: Kullanımdan sonra cihazın basınç iğnesini ve tabanını yumuşak bir bezle temizleyerek koruma kutusuna kaldırın.
Opsiyonel Test Standı ile Maksimum Hassasiyet
Elde yapılan ölçümlerde, uygulanan basınç kuvveti (Shore D için 5000 gram) veya cihazın basma açısı operatörden operatöre küçük farklılıklar gösterebilir. Laboratuvar ortamında veya %100 tekrarlanabilirlik gerektiren hassas kalite kontrol uygulamalarında, bu değişkenliği ortadan kaldırmak için harici bir test standı (LAC-YJ modeli gibi) kullanılması tavsiye edilir. SHAHE LX-D-2, bu tür standlara kolayca monte edilebilir. Test standı, cihazın malzemeye her seferinde tam 90 derece açıyla ve sabit bir ağırlıkla (5 kg) basmasını sağlar, bu da en hassas ve tutarlı ölçüm sonuçlarını garanti eder.
Teknik Özellikler Tablosu
Aşağıdaki tablolarda, SHAHE sertlik ölçer ailesinin (A, C, D Tipi) karşılaştırması ve LX-D-2 modelinin spesifik teknik özellikleri detaylandırılmıştır.
Shore Tipi Karşılaştırması ve Kullanım Alanları
| Türler | Tip A (Yumuşak) | Tip C (Gözenekli) | Tip D (Sert - Bu Ürün) |
|---|---|---|---|
| Malzeme Tipi | Genel kauçuk, sentetik kauçuk, vulkanize kauçuk, yumuşak kauçuk, deri, balmumu, silikon, EPDM. | Mikro gözenekli malzemeler, sünger, köpük, EVA köpük, yumuşak poliüretan köpük. | Sert kauçuk (Ebonit), sert reçine, akrilik (Pleksiglas), ABS, PVC, Naylon, Polikarbonat, baskı plakaları, lifler. |
| Ölçüm Aralığı | 0-100HA | 0-100HC | 0-100HD |
| Çözünürlük | 1HA | 1HC | 1HD |
| Basınç Ucu Tipi | 35° Kesik Koni (1.25mm) | R2.5mm Küresel Başlık | 30° Konik Uç (R0.1mm) |
SHAHE LX-D-2 Genel Teknik Özellikleri
| Özellik | Değer |
|---|---|
| Model | SHAHE LX-D-2 |
| Ölçüm Skalası | 0-100 HD (Shore D) |
| Çözünürlük | 1 HD |
| Basınç İğnesi Aralığı (Hareket) | 0-2.5 mm |
| Basınç Ucu (Indenter) | 30° Konik Uç, R0.1mm Radius |
| HOLD (Zirve Tutma) İbresi | Var |
| Güç Kaynağı | Gerektirmez (Mekanik) |
| Gövde Malzemesi | Metal |
| Kadran Rengi | Beyaz |
| Cihaz Ağırlığı | ~ 300 gram |
| Standart | ASTM D2240, ISO 7619 |
| Kutu İçeriği | LX-D-2 Cihazı, Koruyucu Taşıma Kutusu, Kullanım Kılavuzu |
Garanti ve Kalibrasyon
Satın aldığınız tüm SHAHE LX-D-2 mekanik sertlik ölçerler, üretim ve malzeme hatalarına karşı standart 2 yıl distribütör garantisi altındadır. Cihazın doğruluğunu korumak için sert darbelere maruz bırakılmaması ve keskin konik basınç iğnesinin (indenter) zarar görmemesine dikkat edilmesi gerekir. Cihazların periyodik kalibrasyonunun yapılması, ölçüm doğruluğunun ve kalite standartlarının sürekliliği için tavsiye edilir. Kalibrasyon hizmetleri ve test bloğu temini için teknik servisimizle iletişime geçebilirsiniz.
Sıkça Sorulan Sorular (SSS)
SHAHE LX-D-2 modeli hakkında en çok merak edilen sorular ve hızlı yanıtları.
LX-D-1 ile LX-D-2 arasındaki fark tam olarak nedir?
LX-D-2 modelinde (bu ürün), ulaşılan en yüksek sertlik değerini kilitleren kırmızı bir "HOLD" (Zirve Tutma) ibresi bulunur. LX-D-1 modelinde bu ibre yoktur, sadece anlık değeri gösterir.
HOLD ibresi (zirve tutma) ne işe yarar?
Bu ibre, ulaşılan maksimum sertlik değerini kaydeder. Cihazın ekranını göremediğiniz yerlerde (bastırıp, çekip, sonra okumak için) veya okuma anındaki zamanlama hatasını sıfırlamak için idealdir.
HOLD ibresini nasıl sıfırlarım?
Her ölçümden önce, cihazın camının ortasında bulunan döner düğmeyi kullanarak kırmızı ibreyi '0' (sıfır) konumuna getirmeniz gerekir.
Bu cihaz pille mi çalışır?
Hayır, SHAHE LX-D-2 tamamen mekanik bir cihazdır. Pil veya herhangi bir güç kaynağı gerektirmez, her zaman kullanıma hazırdır.
Shore D nedir? Hangi malzemeleri ölçer?
Shore D, sert kauçuklar (ebonit), sert reçineler (epoksi) ve rijit plastikler (ABS, PVC, Naylon, Akrilik) gibi çok sert malzemelerin sertlik derecesini ölçen bir skalandır.
Yumuşak kauçuk veya silikon (Shore A) ölçebilir miyim?
Hayır. Bu cihaz (Tip D) o malzemeler için çok serttir ve malzemeye zarar verir. Yumuşak malzemeler için mutlaka Shore A Tipi (örn: LX-A-1 veya LX-A-2) bir cihaz kullanmanız gerekir.
Sünger (Shore C) ölçebilir miyim?
Hayır. Sünger ve köpük gibi mikro gözenekli malzemeler için geniş yüzeyli bir basma ucuna sahip olan Shore Tip C modelleri tavsiye edilir.
En az ne kadar kalınlıkta malzeme gerekir?
En doğru ve güvenilir sonuçlar için, ASTM D2240 standardı malzemenin en az 6 mm kalınlığında olmasını tavsiye eder.
