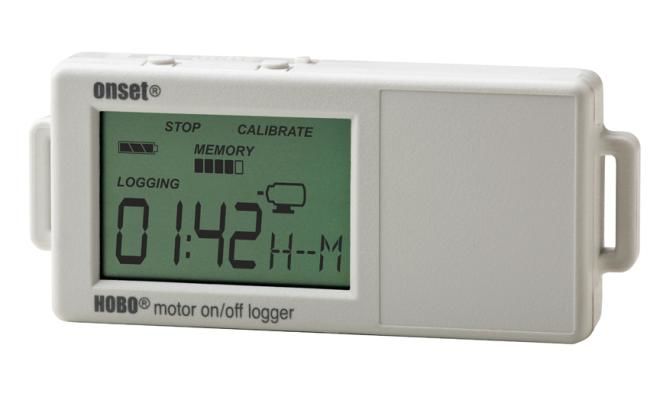

ONSET-HOBO UX90-004 Motor Durum - Çalışma Süresi Kaydedici
Onset HOBO UX90-004 motor açık/kapalı veri kaydedici, dönen motorların yaydığı AC manyetik alanı algılayarak ekipmanın çalışma durumunu güvenilir biçimde kaydeder. Dahili motor sensörü ile “açık” ve “kapalı” durumlarını otomatik ayırt eder. Harici giriş sayesinde kontak temelli diğer olayları da izler. HOBOware yazılımı ile kurulum, analiz ve raporlama süreçleri hızlıdır. Kompakt tasarım, LCD ekran, uzun pil ömrü ve silinmeyen bellek ile bakım, enerji ve operasyon ekipleri için saha kullanımı hazır bir çözümdür.
UX90-004 ile değer önerisi
Motor durum verisi, arıza kök neden analizi, önleyici bakım planlaması ve enerji optimizasyonu için kritiktir. UX90-004, panel açmadan, akım klempi takmadan ve elektrik tesisatına müdahale etmeden motor davranışını izler. Kalibrasyon kısa sürer. Kayıt aralığı 1 saniyeye kadar iner. Bellek dolduğunda döngüye alabilir. USB ile saniyeler içinde veri indirirsiniz. Dahili ekran pil ve hafıza çubuklarıyla riski erkenden gösterir. Sonuç: daha az duruş, daha net raporlar, daha düşük bakım maliyeti.
Kullanım alanları
- Bakım ve arıza analizi: Fan, pompa, kompresör, konveyör, karıştırıcı ve HVAC motorlarında çalışma/duruş takibi.
- Enerji verimliliği: Gerçek çalışma süreleri üzerinden kWh modelleme ve otomasyon optimizasyonu.
- Üretim performansı: Çevrim başlatma/bitiş olayları ve mikro duruşların tespiti.
- Tesis yönetimi: Zaman-of-use analizleri, mesai dışı uygunsuz çalışma tespiti.
- OEM ve entegratörler: Kontak temelli harici girişle röle/sayac/PLC olay kaydı.
Avantajlar ve faydalar
- Temassız motor izleme: Dahili AC manyetik alan sensörü ile pano açma gerektirmez.
- Çift yetenek: Dahili motor sensörüne ek olarak harici kontak girişiyle farklı olayları kaydeder.
- Hızlı kurulum: HOBOware üzerinde sihirbaz akışı; sahada dakikalar içinde devreye alma.
- Güvenilir kayıt: Silinmeyen bellek; pil değişiminde veri korunur.
- Gerçek zaman görünürlük: LCD’de pil, bellek ve durum göstergeleri.
- Esnek kayıt: 1 s–18 s 12 dk 15 sn aralığında örnekleme; döngü veya durdurma hafıza modları.
- Düşük işletme maliyeti: CR2032 ile tipik 1 yıl; USB 2.0 ile hızlı indirme.
- Kompakt ve hafif: 30 g; dar alanlarda kolay montaj.
Kurulum ve hızlı başlangıç
- Yazılımı kurun: HOBOware’i indirin ve PC’ye kurun. USB sürücülerini güncelleyin.
- Bağlayın: Logger’ı USB ile bilgisayara takın. Cihaz otomatik tanınır.
- Sensör seçin: Dahili motor sensörü veya harici kontak girişi; giriş adlarını ve açıklamayı girin.
- Modu ayarlayın: Durum (on/off süre), Çalışma Süresi (runtime). Gerekirse filtre serileri oluşturun.
- Kalibre edin: Motor yakınına yerleştirip kalibrasyon düğmesi ile hassasiyet ayarlayın. Düşük/ yüksek seviye için gelişmiş seçenekleri kullanın.
- Kayıt aralığı: Proses dinamiğine göre 1 saniyeye kadar ayarlayın.
- Başlat/Durdur: Hemen, tarih/saatte, düğmeyle veya “sonraki aralık” (runtime) seçenekleriyle yönetin.

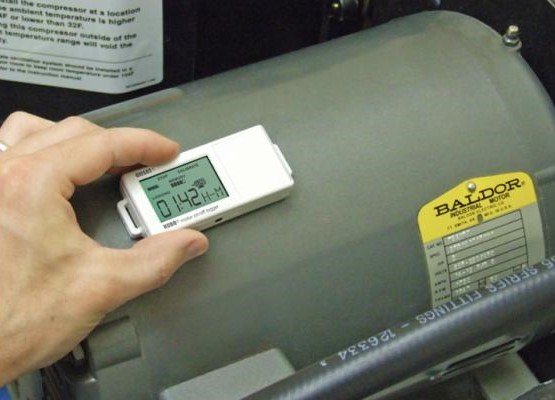

- Monte edin: Kanca-velcro ile motora yakın ve titreşimi düşük noktaya sabitleyin.
- İndir ve raporla: USB ile verileri çekin; grafik, CSV/Excel dışa aktarma ve rapor üretin.
Kullanım ipuçları / doğru ölçüm pratikleri
- Konumlandırma: Sensörü motor gövdesine mümkün olduğunca yakın tutun. Manyetik alan zayıfsa hassasiyeti yükseltin.
- Titreşim ve parazit: Güç kablolarından ve yüksek akım baralarından gereksiz yakınlığı azaltın.
- Runtime ölçümü: Kısa çevrimlerde 1–5 s aralığı tercih edin. Uzun proseslerde aralığı uzatın.
- Harici giriş: Röle veya açık-kollektör çıkışlarla kontak durumunu kaydedin. 0–3 V DC (USB), 0–2,5 V DC (pil) limitlerini aşmayın.
- Veri yönetimi: Kampanya bitiminde CSV/Excel yedek alın. Proje dosyalarını tarih etiketleriyle arşivleyin.
- Pil planı: Uzun periyotlarda LCD’yi kapalı çalıştırın. Periyodik pil kontrolü yapın.
Teknik özellikler — özet tablo
| Dahili Motor Sensörü | |
|---|---|
| AC manyetik alan eşiği | > 60 Hz’de 40 mGauss |
| Harici Giriş | |
| Giriş tipi | Elektronik katı hal anahtarı veya lojik tahrikli voltaj |
| Aralık | USB: 0–3 V DC, Pil: 0–2,5 V DC |
| Maks. durum/çalışma süresi frekansı | 1 Hz |
| Katı hal anahtarı kapanma | Giriş düşük < 10 kΩ, giriş yüksek > 500 kΩ |
| Dahili zayıf çekme | 100 kΩ |
| Giriş empedansı | 100 kΩ yukarı çekme |
| Cihaz | |
| Kayıt modları | Sabit aralık, durum, çalışma süresi |
| Günlük hızı | 1 s – 18 s 12 dk 15 sn |
| Zaman doğruluğu | 25 °C’de ayda ±1 dakika |
| Hafıza | UX90-004: 128 KB (~84.650 ölçüm), UX90-004M: 512 KB (~346.795 ölçüm) |
| İndirme | USB 2.0; tam indirme ~10 sn (128 KB) / ~30 sn (512 KB) |
| Çalışma aralığı | Kayıt: -20 °C ila +70 °C; %0–95 RH (yoğuşmasız) |
| LCD görünürlüğü | 0–50 °C |
| Güç | 1 × 3 V CR2032 ve USB |
| Pil ömrü | Tipik 1 yıl (≥1 dk kayıt aralığı) |
| Boyut / ağırlık | 3,66 × 8,48 × 1,52 cm; 30 g |
| Koruma | IP50 |
Ürünün çözdüğü sorunlar
Klasik yöntemlerde motor çalışma süreleri sayaç veya PLC’den manüel çekilir. Bu, kablolama ve yetki gerektirir. UX90-004 temassız algılama ile devreye girer. Pano açmadan kurulur. Duruş nedenleri ve kısa kesintiler görünür hale gelir. Veri boşlukları azalır. Önleyici bakım planları gerçek çalışma profillerine dayanır. Enerji raporları “varsayım” yerine ölçüme dayanır. Harici girişle olay korelasyonu yapılır; örneğin röle alarmıyla eşzamanlı motor davranışı incelenir. Böylece MTBF/MTTR analizleri nesnel veriyle güçlenir.
SSS
Kalibrasyon nasıl yapılır?
Logger’ı motor yakınına sabitleyin. Kalibrasyon düğmesine basarak hassasiyeti ayarlayın. Düşük sinyalde “yüksek” hassasiyeti seçin.
Harici giriş nerede kullanılır?
Röle/kontak çıkışları, sayaç pulse veya PLC lojik sinyalleri için. Limitleri: 0–3 V DC (USB), 0–2,5 V DC (pil).
Pil bitince veriler silinir mi?
Hayır. Silinmeyen bellek sayesinde kayıtlar korunur. Pil değişimi sonrası tarih-saat senkronu yapın.
Hangi kayıt aralığı uygun?
Hızlı start/stop’lar için 1–5 s. Stabil hatlarda 10–60 s önerilir.
Birden fazla motor izlenir mi?
Logger tek gövdedir. Harici giriş ile ikinci sinyal kaydı yapılabilir. Çoklu motor için birden fazla cihaz gerekir.
Neden Onset HOBO UX90-004?
Rakip çözümler çoğu zaman akım probu veya PLC entegrasyonu ister. Bu hem zaman hem maliyet doğurur. UX90-004, temassız motor izleme ve harici girişle ikili senaryoyu tek gövdede sunar. 1 s kayıt, geniş hafıza, USB ile hızlı indirme ve HOBOware ekosistemi; bakım, enerji ve üretim ekiplerinin karar döngüsünü kısaltır. Sahada güvenilir, ofiste rapor dostudur.
