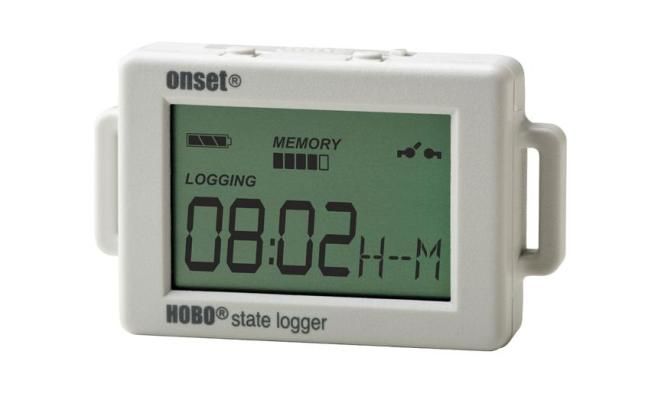

ONSET-HOBO UX90-001 Durum ve Veri Kaydedici
HOBO UX90-001 durum/pulse/olay/çalışma süresi veri kaydedici, enerji denetimleri ve ekipman izleme projeleri için hızlı kurulum ve güvenilir kayıt sağlar. Dahili reed switch ile durum (açık/kapalı) takibi yapar. Harici giriş ile pulse (darbe), event (olay) ve runtime (çalışma süresi) ölçümlerini toplar. 128 KB modelde 84.650 ölçüm, geniş hafızalı 512 KB modelde 346.795+ ölçüm kapasitesi sunar. LCD ekran, bellek ve pil durumunu gösterir. USB 2.0 üzerinden HOBOware yazılımıyla kurulumu ve raporlaması kolaydır.
Giriş paragrafı: değer önerisi
HOBO UX90-001, “durum ve pulse veri kaydedici” kategorisinde pratik, düşük sahip olma maliyetli ve saha kullanımı için optimize edilmiş bir çözümdür. Üretim tesislerinde ekipman duruşlarını, elektrik sayaçlarından gelen pulse çıkışlarını ve mekanik/elektrik kontak kapanmalarını tek cihazla izlersiniz. 50 Hz’e kadar pulse desteği, 1 Hz’e kadar durum/olay/çalışma zamanı sıklığı ve silinmeyen bellek ile veri kaybı riskini düşürür. Ücretsiz HOBOware/HOBOware Pro ile topladığınız verileri dakikalar içinde grafiğe döker, raporlar ve dışa aktarır, böylece “satın al” niyetiyle arama yapan kullanıcıların beklediği karar metriklerini hızlıca üretirsiniz.
Kullanım alanları
- Enerji izleme: Elektrik sayaçlarının pulse çıkışından kWh tüketimi. Su ve gaz sayaçlarında debi/pulse sayımı.
- Bakım ve operasyon: Motor on/off, fan, pompa ve kompresör çalışma sürelerinin takibi. Duruş analizleri.
- HVAC ve bina sistemleri: Klima santrali damper ve röle kontaklarının durum izlemesi. Zaman-of-use analizleri.
- Üretim kalitesi: Makine çevrim olayları, arıza tekrarları, uyarı kontakları. Kök neden analizi için zaman damgalı kayıt.
- Çevresel sensör entegrasyonu: Yağmur ölçer, hava kalitesi veya diğer kontak/pulse veren üçüncü taraf sensörler.
Avantajlar ve faydalar
- Tek cihaz, dört kayıt modu: State, Pulse, Event, Runtime. Farklı senaryolar için yeni cihaz gerekmez.
- Hızlı devreye alma: HOBOware ile toplu yapılandırma, toplu indirme ve dışa aktarma. Saha zamanı kısalır.
- Gerçek zaman görünürlük: LCD, kayıt durumu, bellek ve pil çubuklarını net gösterir. Operatör hataları azalır.
- Esnek giriş mimarisi: Dahili reed switch ile mıknatıs tabanlı kapı/pencere takibi. 2,5 mm harici giriş ile kontaktan pulse ve olay kaydı.
- Geniş hafıza: 128 KB (84.650 ölçüm) veya 512 KB (346.795+ ölçüm). Uzun kampanyalarda kesinti olmadan kayıt.
- Güvenilirlik: IP50 koruma, -20 °C ila +70 °C kayıt aralığı. Zaman doğruluğu 25 °C’de ayda ±1 dakika.
- Düşük işletme maliyeti: CR2032 pil ile tipik 1 yıl. USB ile hızlı okuma ve proje arşivleme.
Nasıl kullanılır
- HOBOware yazılımını kurun. Sürücü güncellemesini kontrol edin.
- UX90-001’i USB ile bilgisayara bağlayın. Cihaz otomatik tanınır.
- Senaryoya göre giriş tipini seçin: dahili reed switch (durum) veya harici 2,5 mm giriş (pulse/event/runtime).
- Kayıt modu, örnekleme/kilitleme süreleri ve alarm/işaretleme seçeneklerini belirleyin.
- “Başlat” ile kaydı başlatın. Cihazı izlemek istediğiniz ekipman yakınına sabitleyin.
- İstenen süre boyunca veri toplayın. LCD’den bellek/pil durumunu izleyin.
- Okuma için USB’ye bağlayın. HOBOware’de grafikleri oluşturun, CSV/Excel’e dışa aktarın, raporlayın.
Teknik özellikler — dahili sensör
| Fonksiyon | Manyetik reed switch ile durum (açık/kapalı) |
| Maks. durum/olay/çalışma süresi frekansı | 1 Hz |
| Tercih edilen anahtar durumu | Mıknatıs yok (normalde açık) |
Teknik özellikler — harici giriş
| Giriş türü | Elektronik katı hal anahtarı kapanması veya mantıkla sürülen voltaj çıkışı |
| Giriş menzili | USB ile 0–3 V DC, pil ile 0–2,5 V DC |
| Maks. pulse frekansı | 50 Hz |
| Maks. durum/olay/çalışma frekansı | 1 Hz |
| Darbe/olay kilitleme | 0–1 s (100 ms adım) |
| İç çekme direnci | 100 kΩ zayıf çekme |
| Giriş empedansı | Katı hal anahtarı kapanma: 100 kΩ yukarı çekme |
Teknik özellikler — kaydedici
| Kayıt modları | Sabit aralık, pulse, event, runtime (4 kayıt modu) |
| Günlük hızı | 1 saniye–18 saat 12 dakika 15 saniye |
| Zaman doğruluğu | Ayda ±1 dakika (25 °C) |
| Hafıza | UX90-001: 128 KB (~84.650 ölçüm), UX90-001M: 512 KB (~346.795 ölçüm) |
| İndirme | USB 2.0 arabirimi; tam hafıza indirme ~10 sn (128 KB) / ~30 sn (512 KB) |
| Çalışma aralığı | Kayıt: -20 °C ila +70 °C; %0–95 RH (yoğuşmasız) |
| LCD görünürlüğü | 0–50 °C aralığında görünür |
| Güç kaynağı | 1 × 3 V CR2032 lityum pil ve USB |
| Pil ömrü | Tipik 1 yıl (≥1 dk kayıt aralıkları ve normalde açık kontaklar) |
| Boyut/ağırlık | 3,66 × 5,94 × 1,52 cm; 23 g |
| Koruma | IP50 |
Kullanım ipuçları / doğru ölçüm pratikleri
- Giriş seçimi: Kapı/pencere gibi açık/kapalı izleme için dahili reed switch kullanın. Sayaç/pulse için harici girişe bağlanın.
- Kablolama: 2,5 mm giriş kablosunu elektromanyetik gürültüden uzak ve sağlam bağlantıyla konumlandırın.
- Kilitleme süresi: Debi/sayaç ölçümlerinde yanlış çift sayımı önlemek için 100–200 ms kilitleme ile başlayın.
- Zaman senkronu: Başlatmadan önce tarih-saat eşitlemesi yapın. Rapor izlenebilirliği artar.
- Pil yönetimi: Uzun kampanyalarda LCD’yi gereksiz yere açık tutmayın. Pil seviyesini periyodik kontrol edin.
- Veri bütünlüğü: İndirme sonrası CSV/Excel yedek alın. HOBOware’de proje dosyası olarak saklayın.
Ürünün çözdüğü sorunlar
Birçok tesiste ekipman çalışma süresi, sayaç pulse sayımı ve arıza olayları farklı cihazlarla takip edilir. Bu, karmaşıklığı ve maliyeti artırır. HOBO UX90-001, tek gövdede dört kayıt modunu sunarak süreci sadeleştirir. Esnek giriş mimarisi, aynı cihazın farklı günlerde farklı işlerde kullanılabilmesini sağlar. Geniş hafıza ve hızlı indirme, saha ziyaretlerini azaltır. Zaman damgalı kayıtlar, enerji faturalarıyla uzlaştırma ve üretim raporlarıyla korelasyon için net kanıt üretir.
SSS
UX90-001 “4 kanal” mı?
Hayır. Tek gövdede 4 kayıt modu vardır: State, Pulse, Event, Runtime. Dahili reed switch ve 2,5 mm harici girişle çalışır.
Maksimum pulse frekansı nedir?
50 Hz’e kadar pulse girişini destekler. Durum/olay/çalışma süresi 1 Hz’e kadardır.
Hangi hafıza seçenekleri mevcut?
UX90-001: 128 KB (~84.650 ölçüm). UX90-001M: 512 KB (~346.795 ölçüm).
Çalışma sıcaklığı aralığı nedir?
Kayıt için -20 °C ila +70 °C. LCD görünürlüğü 0–50 °C aralığındadır.
Raporlama nasıl yapılır?
USB ile HOBOware’e aktarım sonrası grafik, tablo ve CSV/Excel dışa aktarma yapılır.
Neden bu ürün?
UX90-001, enerji denetimi ve bakım ekipleri için sahada hızlı kurulum, düşük hata riski ve geniş kullanım senaryosu sunar. Rakip “time-of-use” logger’lara göre 50 Hz pulse desteği, iki giriş seçeneği, geniş hafıza ve pratik HOBOware ekosistemi ile karar vericilerin aradığı net metrikleri üretir. Uygun maliyetli, güvenilir ve ölçeklenebilir bir veri toplama standardıdır.
