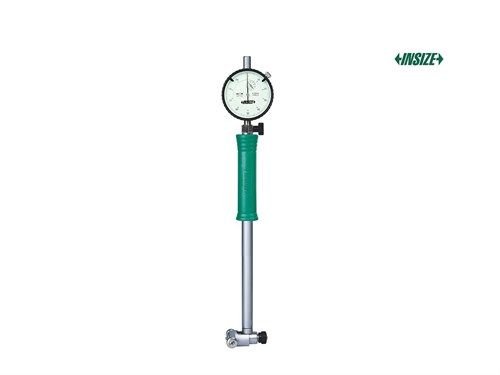

İnsize 2322-60A Silindir Komparatörü
İnsize 2322-60A Silindir Komparatörü, 35–60 mm arası iç çap ölçümlerinde yüksek doğruluk sağlayan, 0.01 mm hassasiyetli profesyonel bir ölçüm cihazıdır. Küçük ölçü farklarının okunmasında, silindir ve yatak iç çapı kontrolünde ve geometrik biçim değişimlerinin analizinde kullanılır. Hassas ölçüm kabiliyeti sayesinde torna, otomotiv, kalıp ve üretim sektörlerinde sıkça tercih edilmektedir.
Genel Tanım
İnsize 2322-60A Komparatör, dayanıklı bir gövdeye monte edilmiş yüksek hassasiyetli analog komparatör saatinden oluşur. Saat kısmı, her bir çizgi arasında 0.01 mm ölçüm aralığı sağlayacak şekilde ayarlanmıştır. İki ibreli yapısı sayesinde büyük ibre anlık ölçüm değerlerini, küçük ibre ise tur sayısını gösterir. Bu sayede kullanıcı hem toplam hem de fark ölçümlerini net şekilde takip edebilir.
Genel Özellikler
- Ölçüm aralığı: 35–60 mm
- Hassasiyet: 0.01 mm (opsiyonel 0.001 mm)
- Tekrarlanabilirlik: 0.003 mm
- Gösterge: 2308-10FA analog komparatör saati (10 mm aralık)
- Sabit ve hareketli temas noktaları seramik (aşınmaya dayanıklı)
- Mekanik ölçüm yapısı – harici enerji gerekmez
- Paslanmaz çelik gövde – uzun ömürlü ve dayanıklı kullanım
- Kompakt yapı – laboratuvar ve üretim ortamlarında kolay taşınabilir
- Kutu içeriği: 2308-10FA saat, ölçüm kolu (35–60 mm), anahtar
Kullanım Alanları
İnsize 2322-60A Silindir Komparatörü aşağıdaki profesyonel ölçüm uygulamalarında yüksek doğruluk sağlar:
- Motor yatak iç çapı ölçümleri
- Silindir duvar kalınlığı ve deformasyon kontrolleri
- Kalıp ve hassas işlenmiş parçalarda iç boşluk ölçümü
- Makine imalatı ve kalite kontrol laboratuvarlarında çap denetimi
- Geometrik biçim sapmalarının kontrolü
Doğru Ölçüm İçin Tavsiyeler
Komparatörle hassas ölçüm yaparken aşağıdaki adımların takip edilmesi önerilir:
- Ölçüm cihazı, parça toleransına uygun seçilmelidir.
- Ölçümden önce cihaz ve parça yüzeyi temizlenmelidir.
- Normal temas baskısı uygulanmalı, aşırı kuvvetten kaçınılmalıdır.
- Hareket halindeki parçalarda ölçüm yapılmamalıdır.
- Ölçüm öncesinde komparatör saati sıfırlanmalıdır.
Avantajları
- Mikron Düzeyinde Hassasiyet
- 0.01 mm çözünürlük ile küçük farkların net biçimde okunmasını sağlar.
- Seramik Temas Noktaları
- Aşınmaya dayanıklı uçlar uzun süreli stabil ölçüm sağlar.
- Yüksek Tekrarlanabilirlik
- 0.003 mm tekrarlanabilirlik oranı ile laboratuvar doğruluğunda sonuç verir.
- Kıymetli Taş Yataklı Mekanizma
- Düşük sürtünme ve titreşimsiz ölçüm performansı sunar.
- Dayanıklı Paslanmaz Çelik Gövde
- Zorlu üretim koşullarına dayanıklı uzun ömürlü yapıdadır.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ölçüm Aralığı | 35–60 mm |
| Hassasiyet | 0.01 mm (opsiyonel 0.001 mm) |
| Tekrarlanabilirlik | 0.003 mm |
| Komparatör Modeli | 2308-10FA (analog) |
| Gösterge Türü | Mekanik (kadranlı analog) |
| Temas Noktası | Seramik (sabit ve hareketli) |
| Gövde Malzemesi | Paslanmaz çelik |
| Standart | DIN878 |
| Kutu İçeriği | Komparatör, ölçüm kolu, ayar anahtarı |
Kullanım Talimatları
- Cihazı ölçüm yapılacak silindire dik şekilde yerleştirin.
- Temas uçlarını parça yüzeyine bastırarak sıfır ayarı yapın.
- İbre sıfır konuma geldiğinde ölçüme başlayın.
- Büyük ibre anlık farkları, küçük ibre ise tur sayısını gösterecektir.
- Ölçüm sonrası cihazı temizleyip koruma kutusunda muhafaza edin.
Bakım ve Saklama
Komparatör cihazı darbelere, nem ve yüksek sıcaklığa karşı korunmalıdır. Kullanım sonrası temizlik yapılmalı, ibre serbest bırakılmalı ve orijinal kutusunda saklanmalıdır. Kalibrasyon doğruluğunu korumak için yılda bir kez kontrol edilmesi önerilir.
İnsize 2322-60A; seramik uçları, dayanıklı yapısı ve mikron düzeyinde doğruluğu ile küçük çap ölçümlerinde mükemmel performans sağlar.
