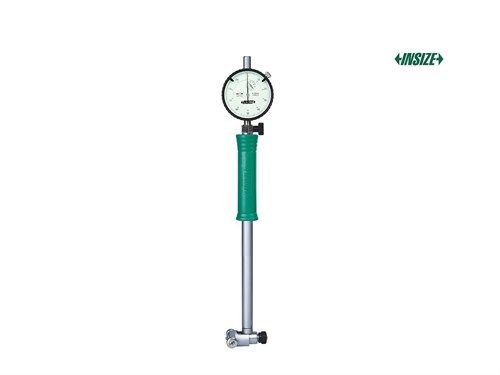

İnsize 2322-250A Silindir Komparatörü

İnsize 2322-250A Silindir Komparatörü, 160–250 mm ölçüm aralığı ve 0.01 mm hassasiyetiyle, iç çap ölçümü, geometrik biçim kontrolü ve küçük ölçü farklarının okunmasında kullanılan profesyonel bir mekanik ölçüm cihazıdır. Yüksek doğruluk gerektiren mühendislik, otomotiv, kalıp ve imalat alanlarında güvenle tercih edilir.

Genel Tanım

İnsize 2322-250A Komparatör, dayanıklı bir gövdeye bağlanmış hassas kadranlı bir göstergeden oluşur. Gövde, ölçüm temasını sağlayan mekanik kol sistemine sahiptir. Saat kısmında yer alan büyük ibre ölçüm ve sıfırlama işlemlerinde, küçük ibre ise büyük ibrenin gerçekleştirdiği tur sayımında kullanılır. Bu sayede ölçümler mikron düzeyinde tekrarlanabilirlik sağlar.

Genel Özellikler

• Ölçüm aralığı: 160–250 mm
• Hassasiyet: 0.01 mm
• Tekrarlanabilirlik: 0.003 mm
• Komparatör: 2308-10FA (0–10 mm aralık)
• Paslanmaz çelik gövde
• Mekanik ölçüm sistemi
• Minimum değer izleme fonksiyonu (çapı otomatik bulur)
• Opsiyonel aksesuarlar: ayar halkası (kod 6312), uzun sap (kod 7351)
• Sabit ve hareketli temas noktaları seramik (aşınmaya dayanıklı)
• DIN878 standardına uygun üretim

Kullanım Alanları

İnsize 2322-250A Silindir Komparatörü, yüksek doğruluk gerektiren endüstriyel ölçüm uygulamalarında kullanılmaktadır:

• Silindir iç çapı ve yatak boşluğu ölçümü
• Geometrik biçim değişimlerinin kontrolü
• Kalıp ve torna parçalarında iç ölçü tolerans denetimi
• Otomotiv ve makine imalatında kalite kontrol testleri
• Laboratuvar ortamlarında referans ölçüm karşılaştırmaları

Doğru Ölçüm İçin Tavsiyeler

Yüksek hassasiyetli ölçüm yaparken aşağıdaki kurallara dikkat edilmelidir:

1. Ölçü aleti, ölçüm yapılacak parçanın toleransına uygun seçilmelidir.
2. Ölçüm öncesinde cihazın ve parçanın yüzeyi temizlenmelidir.
3. Normal temas baskısı uygulanmalı, aşırı kuvvetten kaçınılmalıdır.
4. Hareket eden parçalar üzerinde ölçüm yapılmamalıdır.
5. Ölçüm öncesi cihazın sıfırlama ayarı mutlaka yapılmalıdır.

Avantajları

Yüksek Hassasiyet

0.01 mm çözünürlük ve 0.003 mm tekrarlanabilirlik ile mikron düzeyinde ölçüm sağlar.

Minimum Değer İzleme Fonksiyonu

Çap ölçümlerinde minimum noktayı otomatik bulur, hata payını ortadan kaldırır.

Seramik Uçlar

Aşınmaya ve deformasyona karşı dayanıklı temas noktaları uzun ömür sağlar.

2308-10FA Komparatör Saati

Kıymetli taş yataklı analog mekanizma ile sarsıntısız ve stabil ölçüm sağlar.

Paslanmaz Çelik Gövde

Zorlu üretim ortamlarına karşı dirençli, uzun süreli doğruluk garantili.

Teknik Özellikler

Kullanım Talimatları

1. Cihazı ölçüm yapılacak yüzeye dik şekilde yerleştirin.
2. Temas uçlarının düzgün temas ettiğinden emin olun.
3. Komparatör saatini sıfır noktasına ayarlayın.
4. Parça değişimlerinde ibre sapmalarını takip ederek farkı gözlemleyin.
5. Ölçüm sonrasında cihazı temizleyin ve kutusunda muhafaza edin.

Bakım ve Saklama

Komparatör cihazınızı darbelerden, nemden ve aşırı sıcaklıktan koruyun. Uzun süre kullanılmayacaksa ibre serbest bırakılmalı, orijinal ambalajında saklanmalıdır. Hassasiyetin korunması için yılda bir kez kalibrasyon önerilir.

İnsize 2322-250A; seramik temas uçları, 0.01 mm hassasiyeti ve minimum değer izleme fonksiyonu sayesinde profesyonel mühendislik ölçümlerinde mükemmel sonuçlar sağlar.
