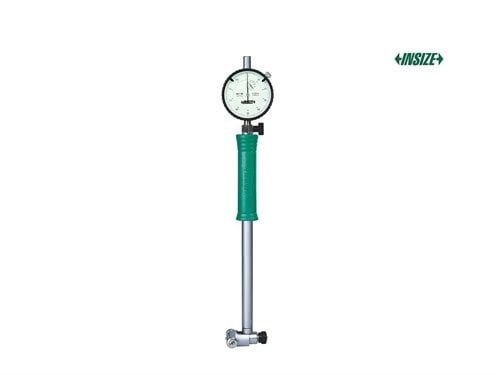

İnsize 2322-160A Silindir Komparatörü

İnsize 2322-160A Silindir Komparatörü, iç çap ve silindir ölçülerinin yüksek hassasiyetle alınmasını sağlayan profesyonel bir mekanik ölçüm cihazıdır. 50–160 mm ölçüm aralığı ve 0.01 mm hassasiyet değeri ile özellikle torna, otomotiv, kalıp ve imalat sektörlerinde sıklıkla tercih edilir. Küçük ölçü farklarının okunmasında mükemmel performans sunan bu komparatör, yüzey paralelliği ve geometrik biçim kontrollerinde de güvenilir sonuçlar verir.

Genel Tanım

İnsize 2322-160A Komparatör, bir gövdeye bağlı komparatör saati (model 2308-10FA) ile birlikte iki parçalı bir yapıdadır. Gövde kısmı ölçüm temasını sağlarken, saatli gösterge mekanizması ölçüm sonuçlarını net bir şekilde kullanıcıya aktarır. Saat göstergesindeki büyük ibre ölçüm değerlerini gösterirken, küçük ibre büyük ibrenin attığı devirleri sayar. Bu sayede kullanıcı hem anlık hem de toplam değişimi kolayca takip edebilir.

Genel Özellikler

• 0.01 mm hassasiyet ile iç çap ve silindir ölçümü
• 50–160 mm geniş ölçüm aralığı
• Tekrarlanabilirlik: 0.003 mm
• Kıymetli taş yataklı analog komparatör saati (2308-10FA)
• DIN878 standardına uygun mekanik yapı
• Sabit ve hareketli temas noktaları seramik malzemeden üretilmiştir
• Hassas yüzeylerde temassız ölçüm kabiliyeti
• Paslanmaz çelik gövde, dayanıklı ve uzun ömürlü kullanım
• Kutu içeriği: 1 Adet 2308-10FA komparatör saati, 1 Adet 50–160 mm ölçüm kolu, 1 Adet ayar anahtarı

Kullanım Alanları

İnsize 2322-160A Silindir Komparatörü, mikron düzeyinde doğruluk gerektiren ölçüm işlemlerinde aşağıdaki alanlarda yoğun olarak kullanılmaktadır:

• Otomotiv sektöründe yatak iç çapı kontrolü
• Makine imalatında silindir ölçümleri
• Kalıp üretiminde iç boşluk ve derinlik kontrolleri
• Torna ve freze tezgahlarında iç çap tolerans denetimi
• Laboratuvarlarda geometrik sapma ölçümleri

Ölçümde Dikkat Edilmesi Gerekenler

Hassas ölçümlerden doğru sonuç alabilmek için aşağıdaki adımların izlenmesi önerilir:

1. Ölçüm cihazı, istenen hassasiyete uygun olarak seçilmelidir.
2. Hem ölçüm yapılacak parça hem de komparatör yüzeyi temiz olmalıdır.
3. Ölçüm sırasında parça sabit olmalı, hareketli yüzeylerde ölçüm yapılmamalıdır.
4. Normal temas baskısı uygulanmalı, aşırı kuvvetten kaçınılmalıdır.
5. Ölçüm öncesi komparatörün sıfır ayarı mutlaka yapılmalıdır.

Avantajları

Yüksek Hassasiyet

0.01 mm ölçüm hassasiyeti ve 0.003 mm tekrarlanabilirlik ile mikron düzeyinde doğruluk sağlar.

Seramik Temas Noktaları

Sürtünme ve aşınmaya karşı dayanıklı seramik uçlar, uzun süreli stabilite sağlar.

2308-10FA Komparatör Saati

Kıymetli taş yataklı analog saat yapısı sayesinde sorunsuz, titreşimsiz ölçüm sağlar.

Endüstriyel Dayanıklılık

Paslanmaz çelik gövde ve ergonomik tasarım, zorlu çalışma koşullarında dahi kararlılık sunar.

Kolay Okunabilir Gösterge

Büyük ibre anlık ölçümleri, küçük ibre ise tur sayısını net biçimde gösterir.

Teknik Özellikler

Kullanım Talimatları

1. Cihazı ölçüm yapılacak silindire dik şekilde yerleştirin.
2. Sabit uç parçaya temas ettikten sonra hareketli ucu ayarlayın.
3. Komparatör ibresini sıfır noktasına ayarlayın.
4. Parça değişimlerinde ibre sapmalarını gözlemleyerek fark ölçümünü belirleyin.
5. Ölçüm sonrasında cihazı temizleyip koruma kutusuna koyun.

Bakım ve Saklama

Cihaz, yüksek hassasiyetli bir ölçüm aletidir. Nemli ortamlardan uzak tutulmalı, darbelere karşı korunmalıdır. Uzun süre kullanılmadığında ibre serbest bırakılmalı ve cihaz orijinal kutusunda muhafaza edilmelidir. Kalibrasyon doğruluğu için yılda bir kez kontrol önerilir.

İnsize 2322-160A; hassas iç çap ölçümleri, yüksek tekrarlanabilirlik ve dayanıklı seramik uç yapısı ile profesyonel ölçüm uygulamaları için ideal bir çözümdür.
