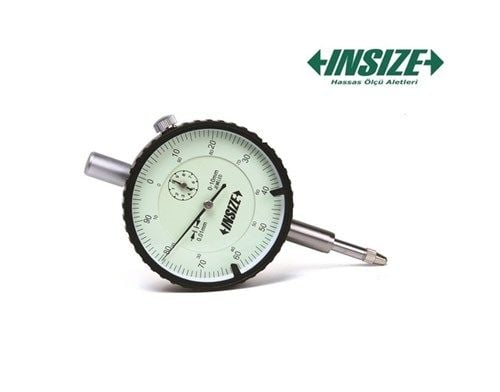

Insize 2308-10FA Düz Kapaklı Komparatör Saati 10 mm
İnsize 2308-10FA Düz Kapaklı Komparatör Saati, 0–10 mm ölçüm aralığı ve 0.01 mm hassasiyet değeri ile torna, freze ve otomotiv sektörlerinde yaygın olarak kullanılan, analog göstergeli bir hassas ölçüm cihazıdır. Kompakt yapısı, yüksek doğruluk oranı ve düz kapak tasarımı ile endüstriyel ölçüm süreçlerinde maksimum stabilite sağlar.
Genel Tanım
İnsize 2308-10FA Komparatör Saati, DIN878 standardına uygun olarak üretilmiş, dayanıklı paslanmaz gövdeye sahip bir analog ölçüm cihazıdır. Kıymetli taş yataklı mekanizması sayesinde düşük sürtünme ile uzun ömürlü kullanım sunar. Limit uçları ve kenar kelepçesi ile birlikte kullanıma hazır gelir. Düz kapak yapısı sayesinde yüzeye tam oturur ve montaj kolaylığı sağlar.
Genel Özellikler
- 0–10 mm ölçüm aralığı
- 0.01 mm hassasiyet
- Düz arka kapak – sabit yüzeylerde kolay montaj
- Kıymetli taş yataklı mekanizma
- DIN878 standardına uygun üretim
- Analog gösterge (0–100 skala)
- Limit uçları ve kenar kelepçesi ile tedarik edilir
- Opsiyonel aksesuar: farklı temas uçları, yedek kapak
- Enerji gerektirmeyen mekanik sistem
- Paslanmaz metal gövde – uzun ömürlü kullanım
Kullanım Alanları
İnsize 2308-10FA, mikron düzeyinde hassas ölçümler gerektiren tüm endüstriyel ortamlarda kullanılabilir. En yaygın kullanım alanları şunlardır:
- Torna tezgahlarında salgı ölçümü ve mil merkez kontrolü
- Freze tezgahlarında hizalama kontrolü
- Otomotiv sektöründe yüzey paralelliği ölçümü
- Kalıp ve üretim hatlarında biçim toleransı testleri
- Makine montajlarında eksen ve diklik kontrolü
Avantajları
- Düz Kapaklı Ergonomik Tasarım
- Yüzeye tam oturur, titreşim kaynaklı hata payını en aza indirir.
- Kıymetli Taş Yataklı Mekanizma
- Düşük sürtünme, uzun ömür ve yüksek tekrarlanabilirlik sağlar.
- DIN878 Standardı Uygunluğu
- Endüstriyel kalibrasyon ve kalite kriterlerine tam uyumlu.
- Güç Kaynağı Gerektirmez
- Analog mekanik sistemle her ortamda kullanıma hazırdır.
- Endüstriyel Dayanıklılık
- Paslanmaz çelik gövde darbelere, neme ve toza karşı dirençlidir.
Teknik Özellikler
| Model | Ölçüm Aralığı | Doğruluk | Histerezi | Aralık/Revol. | Açıklama |
|---|---|---|---|---|---|
| 2308-5A | 0–5 mm | 16 µm | 3 µm | 1 mm | Kulaklı kapak |
| 2308-10A | 0–10 mm | 17 µm | 3 µm | 1 mm | Kulaklı kapak |
| 2308-10FA | 0–10 mm | 17 µm | 3 µm | 1 mm | Düz kapak |
Kullanım Talimatları
- Cihazı ölçüm yapılacak yüzeye dik şekilde yerleştirin.
- İbreyi sıfırlayarak referans noktası oluşturun.
- Parçayı konumlandırarak gösterge sapmalarını gözlemleyin.
- Limit uçları ile ölçüm tolerans aralıklarını belirleyin.
- Ölçüm sonrasında cihazı temizleyip koruma kapağını takın.
Bakım ve Saklama
Cihazı darbelerden ve nemli ortamlardan uzak tutun. Uzun süre kullanılmayacaksa ibreyi serbest bırakın ve orijinal kutusunda muhafaza edin. Ölçüm hassasiyetinin korunması için yılda bir kez kalibrasyon yapılması önerilir.
İnsize 2308-10FA Komparatör Saati; taş yataklı mekanizma, DIN878 standardı ve düz kapaklı ergonomik tasarımıyla endüstriyel ölçüm süreçlerinde uzun ömürlü doğruluk sunar.
