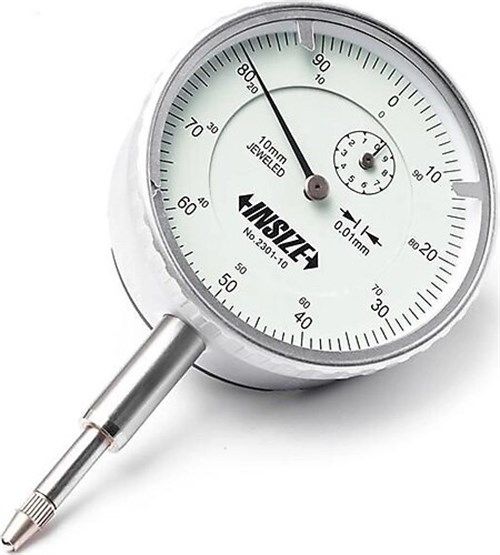

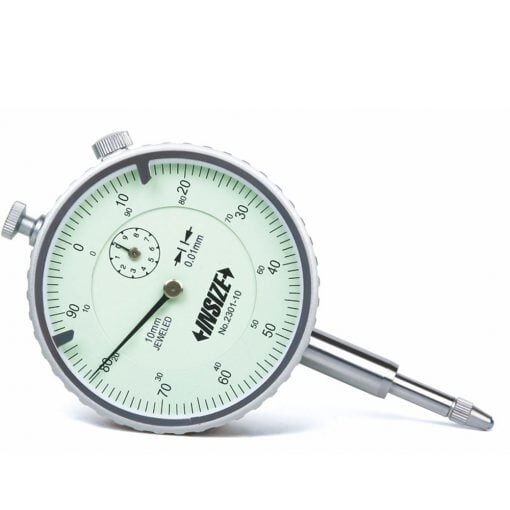

Insize 2301-10F Düz Kapaklı Komparatör Saati 10 mm / 0.01 mm
İnsize 2301-10F Düz Kapaklı Komparatör Saati, 0–10 mm ölçüm aralığı ve 0.01 mm hassasiyetiyle dış çap, iç çap, yükseklik, yüzey dikliği ve derinlik kontrollerinde kullanılabilen profesyonel bir analog ölçüm cihazıdır. Kompakt, dayanıklı ve yüksek doğruluk sağlayan yapısı sayesinde endüstriyel üretimden atölye kullanımına kadar geniş bir alanda tercih edilmektedir.
Genel Tanım
İnsize 2301-10F Komparatör Saati, kıymetli taş yataklı mekanizması sayesinde düşük sürtünme ile uzun ömürlü kullanım sağlar. DIN878 standardına uygun olarak üretilmiş olup, ±17 µm doğruluk değeri ile ölçümlerde yüksek tekrarlanabilirlik sunar. Düz arka kapak tasarımıyla montaj kolaylığı sağlayan bu model, limit uçları ve kelepçesi ile birlikte kullanıma hazır şekilde teslim edilir.
Genel Özellikler
- 0–10 mm ölçüm aralığı
- 0.01 mm hassasiyet
- Düz arka kapak tasarımı – montaj kolaylığı
- Kıymetli taş yataklı mekanizma
- Limit uçları ve kenar kelepçesi ile birlikte gelir
- DIN878 standardına uygun üretim
- Analog çalışma sistemi – enerji gerektirmez
- Paslanmaz metal gövde, yüksek dayanıklılık
- 0–100 skala gösterimi – kolay okuma
- Opsiyonel aksesuarlar: yedek kapak, temas uçları
Kullanım Alanları
İnsize 2301-10F, birçok farklı sektörde hassasiyet gerektiren ölçüm süreçlerinde kullanılmaktadır. Başlıca kullanım alanları şunlardır:
- Metal işleme ve talaşlı imalat hatlarında ölçü farkı tespiti
- Torna ve freze tezgahlarında biçim değişimlerinin kontrolü
- Kalıp ve parça montajı süreçlerinde yüzey paralelliği ölçümü
- Makine imalatında diklik ve yüzey kontrolü
- Laboratuvar ortamlarında hassas derinlik veya yükseklik ölçümü
Avantajları
- Düz Kapaklı Tasarım
- Montajı kolaylaştırır ve kompakt alanlarda kullanım rahatlığı sağlar.
- Kıymetli Taş Yataklı Mekanizma
- Düşük sürtünme ile uzun ömürlü, hassas ölçüm performansı sunar.
- DIN878 Standart Uyumu
- Uluslararası ölçüm standardına uygun olarak yüksek tekrarlanabilirlik sağlar.
- Enerji Gerektirmeyen Analog Sistem
- Pil gerektirmez; mekanik prensip ile her ortamda güvenilir ölçüm yapılabilir.
- Hassas Mekanik Gövde
- Paslanmaz metal çerçeve ile yüksek dayanıklılık ve uzun ömür sunar.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ölçüm Aralığı | 0–10 mm |
| Hassasiyet | 0.01 mm |
| Doğruluk | 17 µm |
| Histerezi | 3 µm |
| Çözünürlük | 1 mm |
| Gösterge | 0–100 Skala |
| Malzeme | Paslanmaz çelik / Metal gövde |
| Yatak Tipi | Kıymetli taş yataklı |
| Standart | DIN878 |
| Aksesuarlar | Limit uçları, kelepçe, opsiyonel kapak ve temas uçları |
| Çalışma Prensibi | Analog (enerji gerektirmez) |
Kullanım Talimatları
- Komparatör saatini yüzeye dik şekilde konumlandırın.
- İbreyi sıfır noktasına getirerek referans alın.
- Ölçüm yapılacak parçayı konumlandırın ve göstergedeki değişimi izleyin.
- Limit uçlarını kullanarak tolerans aralıklarını belirleyin.
- Ölçüm sonrası cihazı kuru bir bezle temizleyin ve koruyucu kapağını takın.
Bakım ve Saklama
Uzun ömürlü kullanım için cihazı nemli, tozlu ve darbeli ortamlardan uzak tutun. Ölçüm tamamlandıktan sonra ibreyi serbest bırakın. Komparatörü orijinal kutusunda saklayın. Gerektiğinde kalibrasyon test sertifikası üzerinden doğrulama yapılabilir.
İnsize 2301-10F Komparatör Saati; dayanıklı yapısı, DIN878 standardı ve kıymetli taş yataklı mekanizması ile mühendislik, imalat ve kalite kontrol alanlarında yüksek hassasiyet sunar.
