CEM Topraklama Megeri Kablo ve Kazık Seti

Elektrik tesisatlarının güvenliği ve performansı için kritik öneme sahip olan toprak direnci ölçümlerinde doğruluğu ve güvenilirliği garanti altına alın. CEM DT-5300B ve DT-6650 Topraklama Megerleri ile tam uyumlu bu profesyonel kablo ve kazık seti, sahadaki tüm topraklama testi ihtiyaçlarınız için tasarlanmıştır. Set, farklı ölçüm senaryolarına ve standart test prosedürlerine (Wenner ve 3 Kutuplu yöntemler gibi) uyum sağlamak üzere optimize edilmiştir. Standart 4mm soket girişleri sayesinde, sadece CEM cihazlarla değil, piyasadaki diğer birçok topraklama megeri ile de kullanılabilen evrensel bir çözüm sunar.

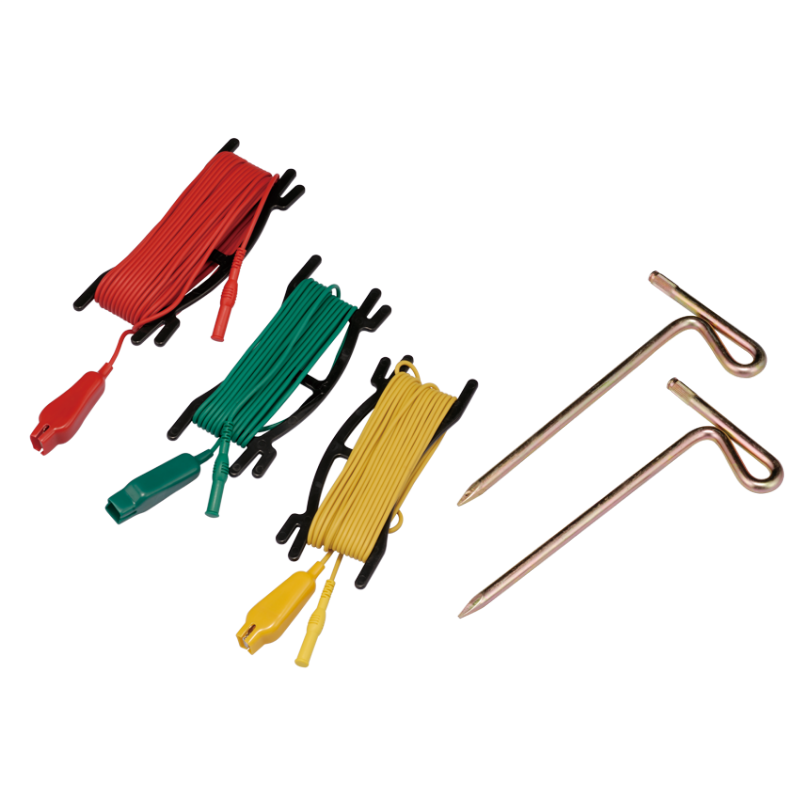

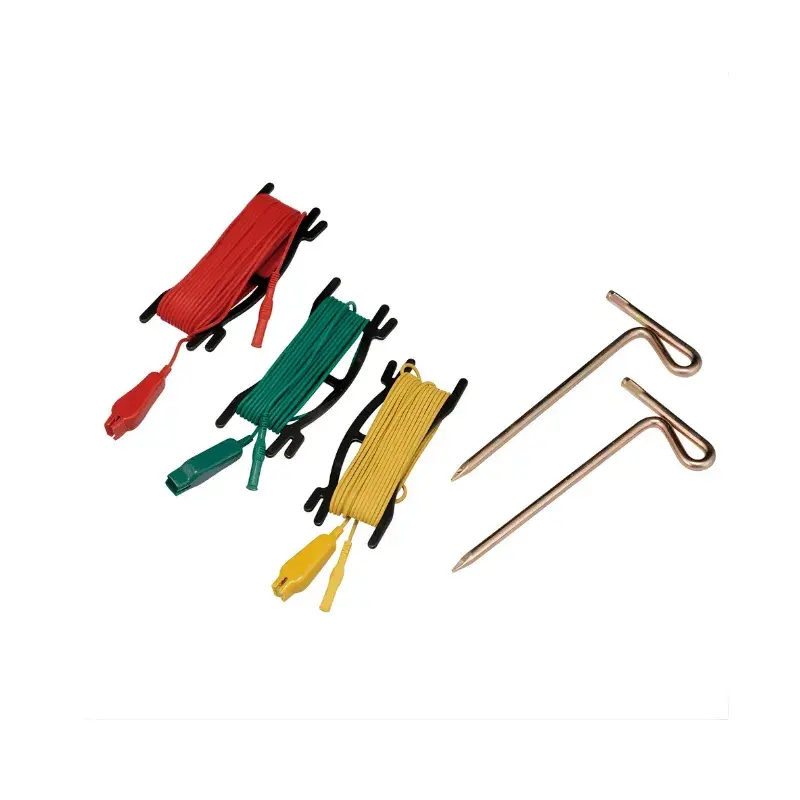

Bu set, 3 adet farklı uzunlukta (5m, 9m, 14m) yüksek kaliteli, PVC kaplamalı test kablosu ve 2 adet dayanıklı metal toprak kazığı içerir. Sahada çalışan elektrik mühendisleri, teknisyenler ve denetçiler için tasarlanan bu set, zorlu arazi koşullarında bile esnek, hızlı ve hassas ölçümler yapılmasını sağlar. Tesisatınızın Uluslararası Elektroteknik Komisyonu (IEC) standartlarına ve yerel yönetmeliklere uygunluğunu doğrulamak için ihtiyacınız olan tüm temel aksesuarları bir arada sunar.

Doğru Topraklama Ölçümünün Hayati Önemi

Topraklama sistemi, bir elektrik tesisatının güvenlik omurgasıdır. Görevi, hata akımlarını (kaçak veya kısa devre) ve yıldırım gibi atmosferik deşarjları güvenli bir şekilde toprağa iletmektir. Düşük dirençli bir topraklama yolu, hem insan hayatını (çarpılma riskini en aza indirerek) hem de pahalı ekipmanları (yüksek gerilim hasarından koruyarak) güvence altına alır.

Toprak direncinin yüksek olması, koruma cihazlarının (sigortalar, kaçak akım röleleri) düzgün çalışmamasına neden olur. Bu durum, ciddi güvenlik riskleri ve operasyonel arızalar yaratır. Bu nedenle, topraklama sistemlerinin kurulum aşamasında ve periyodik olarak yetkili kişilerce test edilmesi yasal bir zorunluluktur. Bu testlerin doğruluğu ise doğrudan kullanılan ölçüm cihazının ve aksesuarlarının kalitesine bağlıdır. İşte bu noktada, CEM uyumlu topraklama kablo ve kazık seti devreye girer.

CEM Topraklama Test Setinin Profesyonel Avantajları

Bu aksesuar seti, sadece bir grup kablo ve metal çubuktan ibaret değildir. Profesyonel saha uygulamalarının gerektirdiği esnekliği, dayanıklılığı ve güvenliği sunmak üzere özel olarak yapılandırılmıştır.

Maksimum Saha Esnekliği için Farklı Kablo Boyutları

Setin içerisinde 5 metre, 9 metre ve 14 metre olmak üzere üç farklı uzunlukta kablo bulunur. Bu çeşitlilik, tesadüfi değildir. Toprak direnci ölçüm yöntemleri, akım ve potansiyel problarının (kazıklarının) ana topraklama noktasından belirli mesafelere yerleştirilmesini gerektirir.

• 5m Kablo: Genellikle potansiyel (P) probu için veya dar alanlardaki 3 kutuplu ölçümlerde kullanılır.
• 9m ve 14m Kablolar: Özellikle Wenner (4 Kutuplu) metodunda veya geniş arazilerde yapılan 3 Kutuplu (62% Kuralı) ölçümlerde gereklidir. Bu uzun kablolar, kazıklar arasında yeterli mesafeyi (örneğin 5m, 10m) bırakarak toprağın özdirencinin doğru hesaplanmasına olanak tanır.

Bu esneklik, farklı saha koşullarında ve farklı test standartlarına göre en doğru sonuçları almanızı sağlar.

Dayanıklılık ve Kullanıcı Güvenliği

Saha koşulları genellikle zorludur; toz, çamur, nem ve fiziksel aşınma test ekipmanları için sürekli bir tehdittir. Bu sette yer alan kablolar, yüksek kaliteli, esnek PVC malzeme ile kaplanmıştır. Bu kaplama, kabloları çevresel etkenlere karşı korur, dolaşmayı ve kırılmayı zorlaştırır. CAT II 300V güvenlik sınıflandırması, cihazın düşük gerilim tesisatlarında güvenle kullanılabileceğini belirtir. Metal toprak kazıkları, sert zemine kolayca çakılabilmesi için sağlam ve sivri uçlu olarak tasarlanmıştır.

Geniş Uyumluluk

Bu set, öncelikli olarak CEM DT-5300B ve DT-6650 modelleri için tasarlanmış olsa da, standart 4mm güvenlikli (shrouded) veya güvenliksiz (unshrouded) banana jak kullanan çoğu topraklama megeri ile uyumludur. Bu, seti markadan bağımsız, çok yönlü bir yatırım haline getirir.

Topraklama Ölçüm Yöntemlerinde Setin Kullanımı

Bu kablo ve kazık seti, en yaygın iki topraklama direnci ölçüm metodunu uygulamak için idealdir:

1. Üç Kutuplu (3P) Düşüm Potansiyeli Yöntemi

Bu, kurulu bir topraklama elektrodunun (örn. bina temeli, çubuk) direncini ölçmek için en sık kullanılan yöntemdir.

1. Topraklama megerinin bir ucu (E - Earth) test edilecek ana topraklama elektroduna bağlanır.
2. Birinci kazık (C - Current), ana elektrottan uzağa, genellikle 14m kablo kullanılarak (veya daha uzağa) çakılır ve megerin 'C' terminaline bağlanır. Bu, toprağa test akımını enjekte eder.
3. İkinci kazık (P - Potential), 'E' ve 'C' kazıkları arasına, genellikle %61.8 (veya %62) kuralına göre yerleştirilir. 9m kablo bu bağlantı için kullanılır ve megerin 'P' terminaline bağlanır.

Cihaz, P noktasındaki potansiyel düşüşü ölçerek direnci (R = V/I) hesaplar. 5m, 9m ve 14m kablolar bu senaryo için yeterli esnekliği sağlar.

2. Dört Kutuplu (4P) Wenner Metodu (Toprak Özdirenci Ölçümü)

Bu yöntem, belirli bir alanın toprak özdirencini (Ohm-metre, Ω·m) ölçmek için kullanılır. Bu, yeni bir tesisat için en uygun topraklama tasarımını yapmak adına kritik bir bilgidir.

1. Dört kazık, eşit 'a' mesafeleriyle (örn. 'a' = 3 metre) düz bir hat boyunca çakılır.
2. En dıştaki iki kazığa (C1, C2) megerden akım verilir. Bu bağlantılar için 9m veya 14m kablolar kullanılabilir.
3. İçteki iki kazıktan (P1, P2) potansiyel farkı ölçülür. Bu bağlantılar için 5m veya 9m kablolar kullanılır.

Farklı 'a' mesafeleri (örn. 1m, 3m, 5m, 10m) denenerek toprağın farklı derinliklerdeki özdirenci haritalanabilir. 14 metrelik kablo, daha derin özdirenç ölçümleri için gereken geniş 'a' mesafelerine izin verir.

CEM Uyumlu Kablo Seti Teknik Özellikleri

Aşağıdaki tablo, setin teknik detaylarını özetlemektedir. Bu özellikler, setin profesyonel standartları karşıladığını göstermektedir.

Sıkça Sorulan Sorular (SSS)

Müşterilerimizin bu ürün hakkında en çok merak ettiği sorular ve yanıtları aşağıdadır.

1. Bu set sadece CEM 5300B ve 6650 ile mi çalışır?

Hayır. Set, bu modellerle tam uyumlu olarak üretilmiş olsa da, kabloların uçları endüstri standardı 4mm banana jak tipindedir. Bu jak tipini kullanan (ki çoğu marka kullanır) Fluke, Unit, Kyoritsu veya diğer markaların topraklama ölçüm cihazlarıyla da sorunsuz bir şekilde kullanabilirsiniz.

2. Neden üç farklı kablo uzunluğu var? Tek bir uzun kablo yeterli olmaz mıydı?

Topraklama ölçüm standartları (3P ve 4P yöntemleri), kazıklar arasında belirli ve farklı mesafeler olmasını gerektirir. Farklı uzunluklar (5m, 9m, 14m) size bu mesafeleri (örn. 5m, 10m arası) ayarlamada maksimum esneklik sunar. Çok uzun tek bir kablo hem maliyetli olur hem de sahada dolaşarak kullanımı zorlaştırır. Bu optimize edilmiş uzunluklar saha çalışmasını pratikleştirir.

3. Kabloların makarası veya sarma aparatı dahil mi?

Hayır, bu set kabloları ve kazıkları içerir. Kablolar genellikle el ile sarılabilecek esnekliktedir. Makaralı sistemler genellikle 25m, 50m gibi çok daha uzun kablo setlerinde tercih edilir.

4. Toprak kazıkları sert veya kayalık zeminde kullanılabilir mi?

Kazıklar, standart ve orta sertlikteki toprağa çakılmak üzere tasarlanmış dayanıklı metalden yapılmıştır. Ancak aşırı sert, betonlaşmış veya kayalık zeminlerde tüm kazıklar gibi zorlanabilir veya eğilebilirler. Bu tip zeminlerde, direnci düşürmek için kazığın etrafını suyla ıslatmak veya alternatif bir nokta seçmek gerekebilir.

5. CAT II 300V güvenlik derecelendirmesi ne anlama geliyor?

Bu, Ölçüm Kategorisi Sınıflandırmasıdır. CAT II, prizlere veya benzeri noktalara doğrudan bağlı devrelerde (örn. ev aletleri, taşınabilir aletler) kullanım için güvenlik onayı olduğunu gösterir. 300V ise bu kategoride 300 Volt'a kadar olan sistemlerde güvenle kullanılabileceğini belirtir. Topraklama testleri genellikle düşük gerilimde yapıldığından, bu derecelendirme fazlasıyla yeterli ve güvenlidir.
