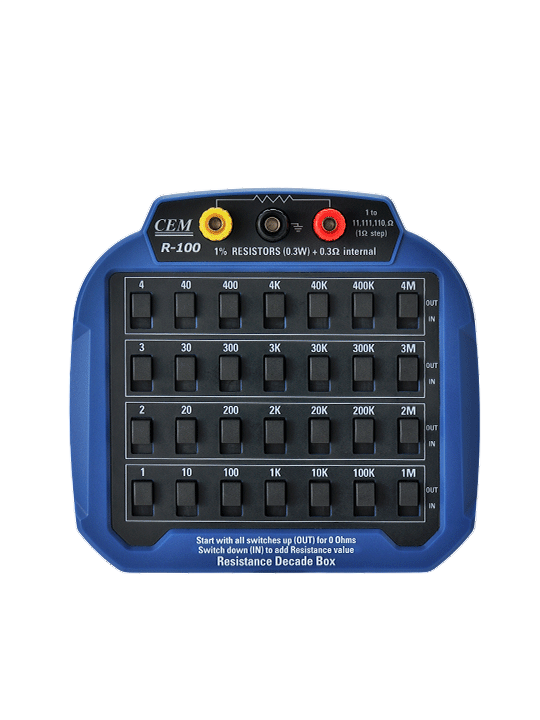

CEM R-100 Kalibrasyon Direnç Kutusu

Elektronik, kalibrasyon ve Ar-Ge dünyasında "tahmin" veya "yaklaşık" kelimelerine yer yoktur. Başarının temeli, tekrarlanabilir, doğrulanabilir ve mutlak hassasiyete dayalı verilere dayanır. Bir multimetrenin doğru ölçtüğünden veya bir prototip devrenin beklendiği gibi çalışacağından emin olmanız gerektiğinde, elinizdeki en güçlü araç bilinen, sabit ve güvenilir bir referans kaynağıdır. İşte bu noktada CEM R-100 Kalibrasyon Direnç Kutusu, bir lüks olmaktan çıkıp profesyonel bir zorunluluk haline gelir.

Bu cihaz, basit bir potansiyometre veya ayarlı direnç değildir. CEM R-100, yüksek doğruluklu dirençleri saniyeler içinde simüle etmek için tasarlanmış, laboratuvar sınıfı bir direnç dekad kutusudur (decade resistance box). Yedi adet döner anahtarı (7 dekad) sayesinde, 1Ω (bir Ohm) ile 11,111,110Ω (11.1 Milyon Ohm) arasında ihtiyacınız olan herhangi bir direnç değerini 1Ω'luk adımlarla hassas bir şekilde oluşturmanızı sağlar. Bu, onu kalibrasyon laboratuvarları, teknik servisler ve elektronik tasarım mühendisleri için vazgeçilmez bir referans aracı yapar.

"Dekad Kutusu" Nedir ve Neden Bu Kadar Önemlidir?

Bir "dekad kutusu", kullanıcının 10'un katları (1'ler, 10'lar, 100'ler, 1000'ler...) şeklinde düzenlenmiş bir dizi hassas direnci, döner anahtarlar aracılığıyla seçip birleştirerek çok spesifik bir toplam direnç değeri oluşturmasını sağlayan bir cihazdır.

Örneğin, devrenizde tam olarak 47,521Ω dirence mi ihtiyacınız var? Piyasada bu değerde standart bir direnç bulamazsınız. Bir potansiyometre ile bu değeri ayarlamaya çalışmak ise hem zaman alıcı hem de son derece kararsız ve hassasiyetsiz bir sonuç verir. CEM R-100 ile ise bu işlem saniyeler sürer:

• 10kΩ anahtarını '4' konumuna,
• 1kΩ anahtarını '7' konumuna,
• 100Ω anahtarını '5' konumuna,
• 10Ω anahtarını '2' konumuna,
• 1Ω anahtarını '1' konumuna getirirsiniz.

Sonuç? Cihazın terminallerinde artık tam olarak 47,521Ω (±%1 toleransla) değerinde, kararlı ve güvenilir bir direnciniz var.

Bu yetenek, özellikle iki ana alanda oyun değiştiricidir: Kalibrasyon ve Prototipleme.

1. Kalibrasyon: Ölçüm Cihazlarınızın Güvencesi

Bir multimetrenin (DMM) veya ohmmetrenin ekranında "100.0Ω" okuduğunuzda, o değerin gerçekten 100.0Ω olduğundan ne kadar eminsiniz? Test ve ölçü aletleri zamanla çevresel faktörler, kullanım veya küçük darbeler nedeniyle sapabilir (drift). Kalibrasyon, bu sapmayı tespit etme ve düzeltme işlemidir.

CEM R-100, bu işlem için mükemmel bir referans standarttır. Multimetrenizin doğruluğunu kontrol etmek için:

• R-100 üzerinde 100Ω değerini ayarlarsınız.
• Multimetrenizin problarını R-100'ün terminallerine bağlarsınız.
• Multimetrenizin ekranı 99.9Ω ile 100.1Ω arasında (veya toleransı ne ise) bir değer gösteriyorsa, cihazınız o kademede doğru ölçüm yapıyor demektir.
• Bu testi 1kΩ, 10kΩ, 1MΩ gibi farklı kademelerde tekrarlayarak multimetrenizin tüm direnç ölçüm aralığını hızlıca doğrulayabilirsiniz.

Periyodik olarak yapılan bu doğrulama, ölçümlerinizin her zaman doğru ve güvenilir olmasını sağlar. ISO standartlarına uyması gereken veya hassas ölçümler yapan her teknik servis ve laboratuvar için bu, kritik bir işlemdir.

2. Ar-Ge ve Prototipleme: "Ya Olursa?" Sorusunun Cevabı

Elektronik devre tasarımı (Ar-Ge), deneme yanılma sürecidir. Bir sensör devresi, bir filtre veya bir op-amp devresi tasarlarken, teorik hesaplamalar her zaman pratikte tutmaz. "Devrenin bu noktasındaki 10kΩ'luk direnç, acaba 12kΩ olsaydı çıkış nasıl değişirdi?" sorusunun cevabı gerekir.

Bu noktada lehim söküp yeni bir direnç takmak, ardından 15kΩ'u denemek için tekrar lehim yapmak muazzam bir zaman kaybıdır. CEM R-100, bu süreci saniyelere indirir:

• Cihazı, timsah klipsler (krokodil) ile prototip devrenizdeki direncin yerine bağlarsınız.
• Anahtarı çevirerek 10kΩ, 11kΩ, 12kΩ, 12.5kΩ gibi değerleri anında değiştirir ve devrenin tepkisini (çıkış voltajı, frekans vb.) osiloskop veya multimetrenizden izlersiniz.
• Devre için en optimum direnç değerini bulduğunuzda (örn: 12,250Ω), bu değere en yakın standart direnci seçerek devrenizi son haline getirirsiniz.

Bu hız, inovasyon ve arıza giderme süreçlerini inanılmaz derecede hızlandırır.

CEM R-100'ün Teknik Üstünlükleri ve Özellikleri

CEM R-100, sadece geniş bir aralık sunmakla kalmaz, aynı zamanda bu işi güvenilirlik ve kullanım kolaylığı ile yapar.

• 7 Dekad (7 Kademe): Cihaz, 1Ω'dan 10MΩ'a kadar 7 adet döner anahtara sahiptir. (x1Ω, x10Ω, x100Ω, x1kΩ, x10kΩ, x100kΩ, x1MΩ). Bu, 1Ω'luk inanılmaz bir çözünürlük sağlar.
• Yüksek Hassasiyet (Doğruluk): Cihaz, çoğu kademede (1Ω - 1MΩ aralığı) ±1% gibi yüksek bir doğruluk oranı sunar. Bu, kalibrasyon ve hassas test işlemleri için yeterli bir doğruluk seviyesidir. (En yüksek 10MΩ kademesinde doğruluk ±5% olabilir).
• Stabil ve Güvenilir Anahtarlar: Kullanılan döner anahtarlar, düşük temas direncine sahip olacak ve zamanla oksitlenmeyecek şekilde tasarlanmıştır. Her "tık" sesi, seçtiğiniz dirence tam olarak oturduğunuzun güvencesidir.
• Güvenli Bağlantı Noktaları: Standart 4mm banana jak uyumlu terminaller, test problarınızın veya timsah klipslerinizin güvenli ve oynamayacak bir şekilde bağlanmasını sağlar.
• Dayanıklı Masaüstü Kasa: Laboratuvar ve atölye ortamlarının zorluklarına dayanacak şekilde tasarlanmış sağlam bir dış kasaya sahiptir.
• Net Güç Değeri: Bu bir güç kaynağı değil, pasif bir bileşendir. Dirençler 0.5W gibi bir nominal güce sahiptir. Bu, cihazın sinyal seviyesindeki elektronik devreler için tasarlandığı, yüksek güç uygulamalarında kullanılmaması gerektiği anlamına gelir.

Kullanım Alanları: Kimler İçin İdeal?

CEM R-100, elektroniğin ve ölçümün olduğu her yerde kendine yer bulur.

• Kalibrasyon Laboratuvarları: Multimetrelerin (DMM), LCR metrelerin, pensampermetrelerin ve ohmmetrelerin direnç kademelerinin periyodik kalibrasyonu ve doğrulanması için birincil araçtır.
• Teknik Servisler (Elektronik/Medikal): Arızalı cihazların onarımında, belirli direnç değerlerini (örn: bir sıcaklık sensörünü - RTD simülasyonu) taklit ederek arıza tespiti yapmak için.
• Üniversiteler ve Meslek Yüksekokulları: Fizik ve elektronik mühendisliği laboratuvarlarında, öğrencilere Ohm Kanunu, Kirchhoff Kanunları, Wheatstone köprüsü veya RC devrelerini uygulamalı olarak öğretmek için mükemmel bir eğitim materyalidir.
• Elektronik Ar-Ge Departmanları: Yeni ürün geliştirirken, prototip devre kartları (breadboard/PCB) üzerinde en verimli direnç değerini bulmak için hızlı testler yaparlar.
• Üretim Hatları (Kalite Kontrol):** Üretim hattındaki test jiglerinin (fikstürlerinin) periyodik doğrulaması veya kalite kontrol istasyonlarındaki ölçüm cihazlarının denetimi için.

CEM R-100 Teknik Özellikler Tablosu

Cihazın tüm teknik kapasitesini detaylı olarak inceleyin.

Sıkça Sorulan Sorular (SSS)

Müşterilerimizin bu uzmanlık cihazı hakkında en çok merak ettiği konuları ve yanıtlarını derledik.

S: Bu cihazı bir potansiyometre (ayarlı direnç) yerine kullanabilir miyim?

C: Evet, ve çok daha iyisidir. Potansiyometreler genellikle kararsızdır, değerleri sıcaklıkla değişir, hassas ayarlanmaları zordur ve gürültü yaparlar. R-100 ise size bilinen, sabit ve tekrarlanabilir bir direnç değeri sunar. Prototipleme için potansiyometreden çok daha üstündür.

S: Cihazın kalibrasyona ihtiyacı var mı?

C: CEM R-100'ün kendisi bir kalibrasyon referans aracıdır. Ancak, en yüksek doğruluk seviyesini korumak için (özellikle akredite laboratuvarlarda kullanılıyorsa), içindeki hassas dirençlerin değerlerinin daha üst bir standart (örn: daha hassas bir multimetre veya referans direnç) ile periyodik olarak (örn: yılda bir) doğrulanması tavsiye edilir.

S: Bu cihaza 220V bağlayabilir miyim?

C: HAYIR, ASLA! Bu cihaz, 0.5W gibi çok düşük bir güç değerine sahip pasif bir bileşendir. Sinyal seviyesindeki elektronik devreler (düşük voltaj, düşük akım) için tasarlanmıştır. Cihaza yüksek voltaj veya yüksek akım uygulamak, içindeki hassas dirençlerin anında yanmasına ve cihazın kalıcı olarak hasar görmesine neden olur.

S: 1 Ohm'dan daha düşük bir değeri nasıl ayarlarım?

C: Bu cihazın minimum adımı 1Ω'dur. 1Ω'dan düşük (miliohm - mΩ) değerleri simüle edemez. Cihazın aralığı 1Ω ile 11.11MΩ arasıdır.

Ölçümlerinizde ve tasarımlarınızda belirsizliğe yer vermeyin. CEM R-100 Kalibrasyon Direnç Kutusu ile laboratuvarınıza, atölyenize veya teknik servisinize hassasiyet, kararlılık ve güvenilirlik katın. İster multimetrelerinizi kalibre edin, ister yeni bir devrenin sınırlarını zorlayın; R-100, 1Ω'luk adımlarla 11 Milyon Ohm'a kadar tüm aralıkta sizin en güvenilir referans noktanız olacaktır. Şimdi sipariş verin ve hassasiyeti kontrol altına alın.
