CEM LA-1013 Kablo Bulucu ve İzleme Cihazı

Kablo karmaşası, teknisyenlerin sahadaki en büyük düşmanıdır. Bir sistem odasındaki patch panel'de, bir telefon ankastresinde veya bir buat içindeki onlarca benzer kabloya bakıp "Acaba hangisi doğru?" diye düşünmek, hem zaman kaybıdır hem de büyük bir risk taşır. Yanlış kabloyu kesmek, yanlış portu sökmek veya aktif bir hattı rahatsız etmek, profesyonel itibarınızı ve iş akışınızı zedeler.

CEM LA-1013 Kablo Bulucu ve İzleme Cihazı, bu kaosa son vermek için tasarlanmış profesyonel bir "kablo koklama" (toner/probe) setidir. Dijital ekranların karmaşıklığı yerine, güçlü sesli sinyallere ve sahadaki dayanıklılığa odaklanır. Bu cihaz, gürültülü bir şantiyede veya sessiz bir ofiste, yalıtımın üzerinden temassız olarak doğru kabloyu saniyeler içinde bulmanızı sağlar. O, sizin kablo karmaşasındaki kulaklarınızdır.

"Toner & Probe" Sistemi Nasıl Çalışır?

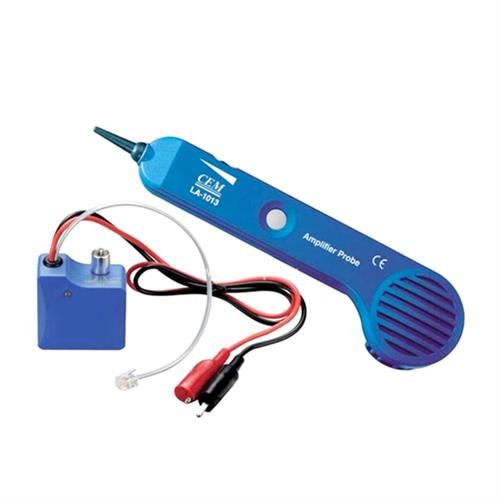

CEM LA-1013, birlikte çalışan iki temel bileşenden oluşur. Bu sistem, "iğneyi samanlıkta bulmayı" inanılmaz derecede kolaylaştırır.

1. Verici (Tone Generator): Bu küçük ünite, bulmak istediğiniz kablonun bilinen ucuna bağlanır. Üzerindeki RJ11 (telefon) jakı veya Timsah Klipsleri (Alligator Clips) aracılığıyla kabloya özel, yüksek frekanslı (1Khz) bir sinyal (ton) gönderir.

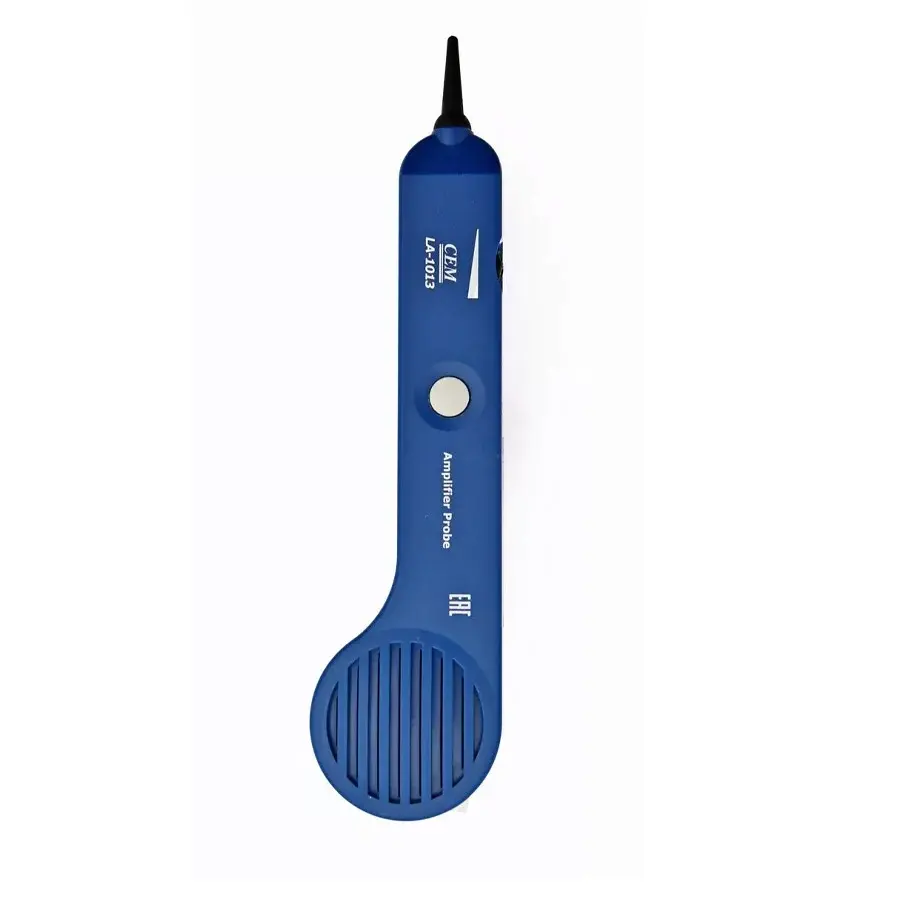

2. Alıcı (Amplifier Probe):** Bu, sizin elinizdeki ana bulucu parçadır. Kablonun diğer ucunun olduğunu düşündüğünüz demete veya duvar yüzeyine alıcının hassas ucunu (prob) yaklaştırırsınız. Alıcı, kablo yalıtımını sıyırmaya gerek kalmadan, sadece vericinin sinyalini "duyar".

Sinyali duyduğunuzda, doğru kabloyu buldunuz demektir. Bu kadar basit ve hızlıdır.

Neden CEM LA-1013? (Güçlü ve Hassas Ses)

Bu cihazı diğerlerinden ayıran şey, dijital bir ekrana değil, teknisyenin en güvendiği duyularından birine, yani işitmeye odaklanmasıdır.

• 9 Kademeli Ses Seviyesi: Cihaz sadece "bip" demez. Sinyal gücüne göre seviyesi artan 9 farklı ses kademesi sunar. Bu, sinyale ne kadar yaklaştığınızı size net bir şekilde bildirir.
• Ayarlanabilir Hassasiyet: Alıcının (Probe) üzerindeki döner düğme, cihazın "duyma" hassasiyetini manuel olarak ayarlamanızı sağlar. Bu neden kritiktir?
  • Bir kablo demetinde, sinyal güçlü olduğunda yandaki kablolara da "bulaşabilir" (signal bleed).
  • Hassasiyeti kısarak, bu parazit sinyalleri filtreler ve sadece en güçlü sinyalin geldiği ana hedef kabloyu hatasız olarak (pinpoint) bulabilirsiniz.
• Seçilebilir Ton (Sürekli / Değişken): Verici, ya sürekli (düz) bir ton ya da değişken (dalgalı) bir ton gönderebilir. Bu, ortamdaki diğer gürültülerden ayırt etmenizi kolaylaştırır.
• Kulaklık Çıkışı: Çok gürültülü bir kazan dairesinde, fabrikada veya sunucu odasında mı çalışıyorsunuz? Kulaklığınızı takın ve sinyali dış dünyadan izole olarak, net bir şekilde duyun.

Sadece İzleyici Değil: Test ve Analiz Cihazı

CEM LA-1013, kabloyu bulduktan sonra size o kablonun durumu hakkında da kritik bilgiler verir.

1. Süreklilik (Continuity) Testi - "CONT" Modu

Vericinin üzerindeki anahtarı "TONE" yerine "CONT" moduna getirdiğinizde, cihaz artık sinyal göndermez, bir test cihazına dönüşür. Timsah klipslerini bir kablonun iki ucu arasına (veya bir kablonun iki damarı arasına) bağlayarak:

• Süreklilik (Sağlamlık): Kablonun kopuk olup olmadığını anında öğrenebilirsiniz. Verici üzerindeki LED ışık yanarsa, kablo sağlamdır.
• Kısa Devre Tespiti: Birbirine temas etmemesi gereken iki damarı test ettiğinizde LED yanarsa, o kabloda kısa devre var demektir.

2. Telefon Hattı (Telekom) Uzmanlığı

Bu cihazın uzmanlık alanı telekom hatlarıdır. Vericiyi doğrudan aktif bir telefon hattına (RJ11) bağladığınızda, size o hattın durumu hakkında anında bilgi verir:

• Hat Durumu (Temiz / Meşgul / Çalıyor): Hattın boşta (dial tone), kullanımda (meşgul) veya çalıp çalmadığını size bildirir.
• Uç / Halka (Tip/Ring) Tanımlama: Telekom teknisyenleri için kritik olan Tip (pozitif) ve Ring (negatif) damarlarını doğru bir şekilde tanımlamanızı sağlar. Bu, yanlış bağlantıların ve arızaların önüne geçer.

Saha İçin Tasarlandı: Güvenlik ve Dayanıklılık

CEM LA-1013, temiz laboratuvarlar için değil, zorlu saha koşulları için üretilmiştir.

• 250V Koruma Devresi: Cihaz, enerjisiz zayıf akım hatları için tasarlanmıştır. Ancak sahada hatalar olabilir. Bu cihaz, yanlışlıkla 250V'a kadar enerjili bir hatta (örn: telefon zil sinyali, AC elektrik hattı) bağlansa bile kendini koruyan bir dahili güvenlik devresine sahiptir. (Not: Bu, cihazın enerjili hatları izlemek için tasarlandığı anlamına gelmez, bu bir güvenlik sigortasıdır.)

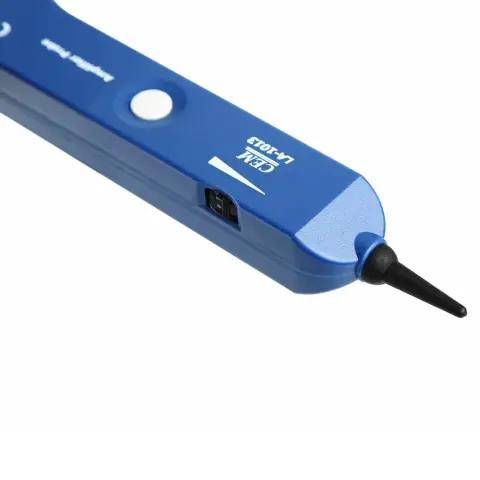

• Yalıtımlı Endüktif Prob Ucu: Alıcının ucu, iletken değildir. Bu sayede, temas ettiği diğer pinlere veya metal yüzeylere kısa devre yaptırma riskini ortadan kaldırır.
• Timsah Klipsleri (Kıskaçlar): Sadece RJ11 değil, ucu açık her türlü kabloya (enerjisiz elektrik, alarm, hoparlör, koaksiyel) bağlanmanızı sağlar.

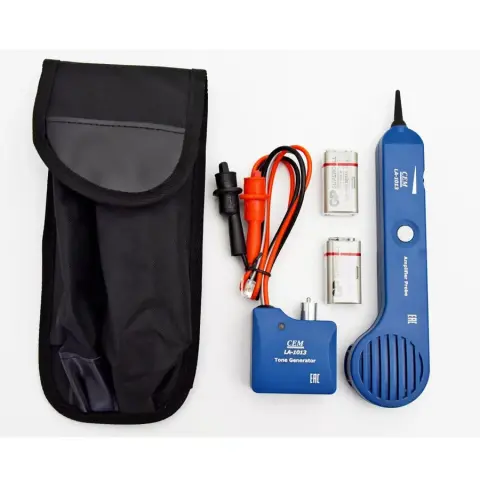

• Taşıma Çantası: Set, verici ve alıcıyı bir arada tutan, darbelere karşı koruyan dayanıklı bir taşıma çantası ile birlikte gelir.

Kimler Kullanmalı? (Hedef Kitle)

Bu cihaz, kablo takibi yapan ve sesli geri bildirimin hızına güvenen profesyoneller için idealdir:

• Telekom ve Telefon Santral (PBX) Teknisyenleri: Aktif hatları test etmek, ankastrelerde veya bina girişlerindeki yüzlerce çift arasından doğru hattı bulmak için bir numaralı araçtır.
• Elektrikçiler: Özellikle enerjisi kesilmiş hatları takip etmek için. Bir sigorta kutusundan çıkan 10 hattan hangisinin mutfağa gittiğini, hattın enerjisini kestikten sonra bu cihazla bulabilirler.
• Zayıf Akım Kurulumcuları: Alarm sistemleri, diyafonlar, kapı zilleri ve hoparlör hatları gibi çok damarlı kabloları izlemek ve test etmek için mükemmeldir.
• IT ve Network Teknisyenleri: Temel kablo takibi (toner) işlevi için kullanabilirler. (Not: LA-1012 gibi detaylı pin haritalaması yapmaz, ancak hangi kablonun hangi porta gittiğini bulur).

Kritik Güvenlik Uyarısı: Sadece Enerjisiz Hatlarda İzleme Yapın!

Bu noktayı tekrar vurgulamak hayati önem taşır. CEM LA-1013 bir Zayıf Akım Kablo İzleyicisidir.

• TONE (İzleme) Fonksiyonu: SADECE enerjisiz (sigortası kapatılmış, gücü kesilmiş) hatlarda kullanılmalıdır. Vericiyi (Tone Generator) 220V gibi enerjili bir prize bağlamak, cihaza kalıcı hasar verir ve ciddi güvenlik riski oluşturur.
• TEST Fonksiyonu: Aktif telefon hatlarının (düşük voltajlı DC) durumunu test etmek için tasarlanmıştır.
• 250V Koruma Devresi: Cihazın enerjili hatlarda çalışması için DEĞİLDİR. Bu, sadece bir kaza anında (örn: yanlışlıkla enerjili bir hatta temas etme) cihazı koruyan bir sigortadır.

CEM LA-1013 Teknik Özellikler Tablosu

Cihazın teknik kapasitesini detaylı olarak inceleyin.

Sıkça Sorulan Sorular (SSS)

Müşterilerimizin bu uzmanlık cihazı hakkında en çok merak ettiği sorular ve net yanıtları:

S: Bu cihazla duvarın içindeki kablonun yerini bulabilir miyim?

C: Evet. Vericiyi kablonun bir ucuna bağladıktan sonra, alıcıyı duvara yaklaştırarak kablonun duvar içindeki izlediği yolu (yatay veya dikey) takip edebilirsiniz. Sinyalin kesildiği yer, muhtemelen bir kopukluğun veya buatın olduğu yerdir.

S: LA-1012 ile LA-1013 arasındaki fark nedir? Hangisini almalıyım?

C: İkisi de mükemmel izleyicilerdir ancak odak noktaları farklıdır:

• LA-1012 (Dijital): Dijital LCD ekranı vardır, dijital sinyal gönderir, RJ45 portu vardır ve detaylı kablo haritalaması (Açık, Kısa, Çapraz Pin) yapar. IT ve Network teknisyenleri için daha uygundur.
• LA-1013 (Analog/Profesyonel): LCD ekranı yoktur. Güçlü sesli geri bildirime (9 kademe), ayarlanabilir hassasiyete, aktif telefon hattı analizine (Tip/Ring, Meşgul) ve kazaen temasa karşı 250V korumaya odaklanır. Telekom ve elektrik teknisyenleri için daha sağlam bir saha aracıdır.

Eğer işiniz daha çok RJ45 (Ethernet) ise LA-1012, daha çok RJ11 (Telefon) ve enerjisiz elektrik hatları ise LA-1013 daha iyi bir seçim olabilir.

S: Bu cihaz enerjili (220V) elektrik kablolarını izler mi?

C: HAYIR. Cihazın TONE (ton gönderme) özelliği sadece enerjisi kesilmiş hatlarda kullanılmalıdır. 250V koruması, bir kaza anında cihazı korumak içindir, enerjili hatlarda çalışmak için değildir. Enerjili bir hattı bulmak için LA-1010 gibi bir duvar tarayıcı (AC Voltaj Dedektörü) kullanmalısınız.

Kablo demetleri arasındaki varsayımlara son verin. CEM LA-1013 Kablo Bulucu ile gürültülü ortamlarda bile doğru kabloyu net bir şekilde duyun. Telekom hatlarını analiz edin, enerjisiz hatları takip edin ve işinizi hatasız tamamlayın. Bu dayanıklı ve hassas saha yardımcısını şimdi alet çantanıza ekleyin ve iş akışınızı hızlandırın.
