CEM LA-1012 Dijital Kablo Bulucu

Profesyonel bir teknisyenin en büyük kabusu nedir? Bir sistem odasındaki, tavan arasındaki veya duvar içindeki o "spagetti" kablo yığınına bakmak ve "Acaba hangi kablo doğru?" diye düşünmektir. Yanlış kabloyu kesmek, sistemi saatlerce çevrimdışı bırakmak, zaman ve para kaybetmek demektir. Tahmine dayalı çalışmak, profesyonelliğe sığmaz. CEM LA-1012 Dijital Kablo Bulucu ve Test Cihazı, bu kaosu sona erdiren ve size görünmez olanı gösteren profesyonel bir çözümdür.

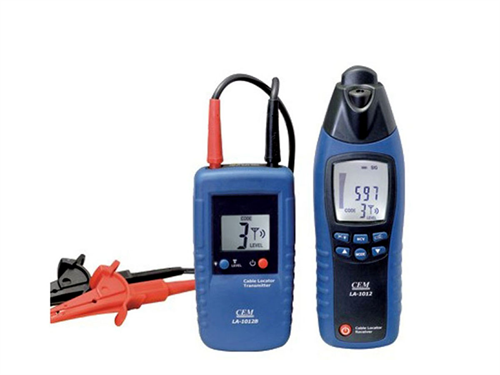

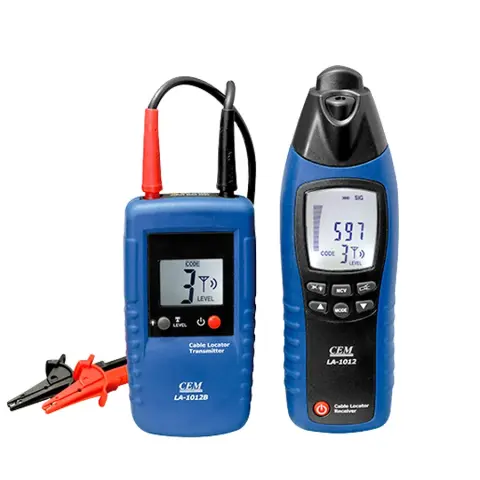

Bu cihaz, basit bir kablo test cihazından çok daha fazlasıdır. İki ana bileşenden oluşur: bir Verici (Transmitter) ve bir Alıcı (Receiver). Verici, bulmak istediğiniz kabloya dijital bir sinyal enjekte eder. Alıcı ise bu sinyali, kablo izolasyonunu (kaplamasını) sıyırmaya gerek kalmadan temassız olarak "koklar" ve bulur. Artık yüzlerce kablo arasından doğru olanı bulmak için şansa ihtiyacınız yok.

Neden CEM LA-1012'ye İhtiyacınız Var?

Geleneksel kablo bulma yöntemleri zaman alıcı ve risklidir. "Çakmakla ısıtma", "kabloyu sallama" veya en kötüsü "deneme yanılma" ile kesme yöntemleri geçmişte kaldı. LA-1012, bu süreci saniyelere indirir ve riskleri sıfırlar.

İşte bu cihazın çözdüğü temel sorunlar:

• Zaman Kaybı: Bir ucunu bildiğiniz bir kablonun diğer ucunu bir patch panel'de veya farklı bir odada bulmak saatler sürebilir. LA-1012 ile bu işlem dakikalar içinde tamamlanır.
• Maliyetli Hatalar: Yanlış bir data kablosunu veya alarm kablosunu kesmek, o hattın yeniden çekilmesini gerektirebilir. Bu, hem malzeme hem de işçilik maliyeti demektir.
• Gereksiz Hasar: Bir kabloyu bulmak için duvarı veya tavanı gereğinden fazla açmak zorunda kalmazsınız. Cihaz, sinyali takip ederek size kablonun tam olarak nereden gittiğini gösterir.
• Profesyonellik: Müşterinize "Galiba bu kablo" demek yerine, cihazla sinyali gösterip "İşte bu kablo" demek, işinizin kalitesini ve güvenilirliğinizi artırır.

Sistem Nasıl Çalışır? (Adım Adım İzleme)

CEM LA-1012'nin kullanımı inanılmaz derecede basittir:

1. Bağlantı: Verici (Transmitter) ünitesini alın. Bulmak istediğiniz kablonun bilinen ucuna bağlayın. Bunu üç yolla yapabilirsiniz:
   • Ethernet kablosu ise doğrudan RJ45 portuna takın.
   • Telefon kablosu ise RJ11 portuna takın.
   • Diğer tüm kablolar (enerjisiz elektrik kablosu, alarm kablosu, hoparlör kablosu) için Timsah Klipslerini (Alligator Clips) kullanın.
2. Sinyal Gönderme: Vericideki düğmeye basın. Cihaz, kabloya özel bir dijital veya analog sinyal (ton) göndermeye başlar.
3. Tarama: Alıcı (Receiver) ünitesini alın. Kablonun diğer ucunun olduğunu düşündüğünüz yere gidin (örn: sistem odası, buat, tavan arası).
4. Tespit: Alıcının hassas probunu kablo demetine yaklaştırın. Alıcı, sadece vericinin bağlı olduğu kablodan gelen sinyali algıladığında, hem sesli (bip) hem de görsel (LCD ekran) olarak sizi uyarır.
5. Pinpoint (Nokta Tespiti): Sinyali bulduktan sonra, alıcının üzerindeki hassasiyet ayarını kısarak, demetteki onlarca kablo arasından sinyalin en güçlü geldiği tek bir kabloyu hatasız olarak bulabilirsiniz.

CEM LA-1012'nin Üstün Özellikleri (Neden Dijital?)

Bu cihaz, piyasadaki basit "bip" sesi çıkaran analog ton üreteçlerinden farklıdır. Dijital teknolojisi ona ciddi avantajlar katar.

• Dijital ve Analog Sinyal Modu:
  • Dijital Mod: Özellikle "gürültülü" ortamlarda (yakında başka elektrik kabloları, floresan lambalar veya network switch'ler varken) parazitsiz, net bir sinyal gönderir. Sadece kendi sinyalini bularak yanlış pozitifleri engeller.
  • Analog Mod: Daha basit veya uzun mesafeli izlemeler için güçlü, sürekli bir ton sağlar.

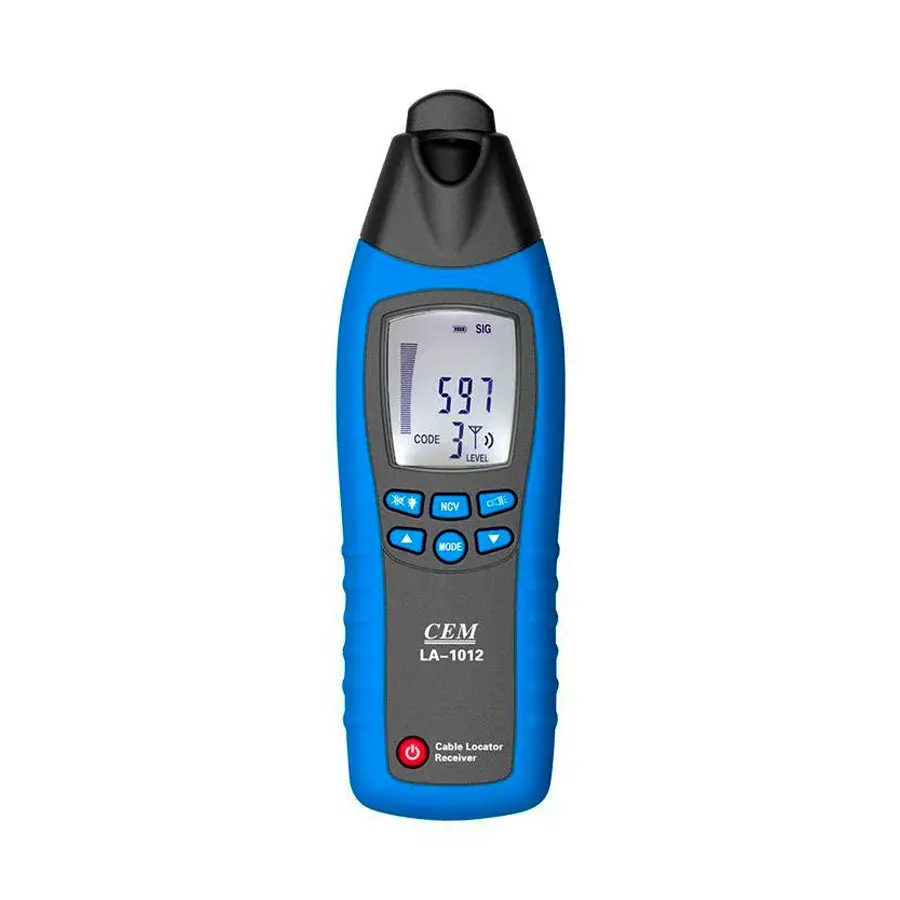

• Grafik LCD Ekran (Alıcıda): Bu cihazın en büyük farkıdır. Basit cihazlar sadece ses çıkarır. LA-1012'nin alıcısı ise size sinyal gücünü görsel olarak bir bar grafikte ve sayısal değerle gösterir. Bu, en güçlü sinyali (yani doğru kabloyu) bulmayı çok kolaylaştırır.
• Ayarlanabilir Hassasiyet: Alıcı üzerindeki döner düğme, sinyal hassasiyetini manuel olarak artırmanızı veya azaltmanızı sağlar. Bu, bir demetteki iki kabloya da sinyal "bulaştığında" (signal bleed), hassasiyeti kısarak tam olarak doğru kabloyu ayırt etmenizi sağlar.
• Çok Yönlü Verici Bağlantıları: Sadece RJ45 değil, RJ11 ve timsah klipsleri sayesinde neredeyse her türlü zayıf akım kablosunu izleyebilirsiniz.
• Dahili Fener ve Kulaklık Jakı: Alıcı ünitesindeki dahili LED fener, karanlık sistem odaları veya tavan araları için mükemmeldir. Kulaklık jakı ise, gürültülü bir fabrikada veya sunucu odasında çalışırken sinyal tonunu net duymanızı sağlar.

Sadece Bulucu Değil, Aynı Zamanda Test Cihazı

CEM LA-1012, kabloyu bulduktan sonra işini bitirmez. Verici ve alıcı üniteleri bir araya gelerek o kablonun sağlamlığını da test edebilir. Bu, özellikle network (LAN) kabloları için kritik bir bonus özelliktir.

Aşağıdaki testleri yapabilir:

• Süreklilik (Continuity) Testi: Kablonun sağlam olup olmadığını kontrol eder.
• Açık Devre (Open) Tespiti: Kablonun 8 damarından birinin veya daha fazlasının kopuk olup olmadığını belirler.
• Kısa Devre (Short) Tespiti: İki veya daha fazla damarın birbirine temas edip etmediğini gösterir (en yaygın arıza nedenlerinden biri).
• Çapraz Bağlantı (Miswire) Tespiti: Kablonun her iki ucunun da TIA-568A/568B standardına göre doğru sırada (1-8) çakılıp çakılmadığını kontrol eder.

Bu, şu anlama gelir: Sadece doğru kabloyu bulmakla kalmaz, aynı zamanda o kablonun çalıştığından da emin olursunuz.

Kritik Güvenlik Uyarısı: Sadece Enerjisiz Hatlarda!

Bu çok önemlidir. CEM LA-1012, bir zayıf akım kablo izleyicisidir. Verici ünitesi (Transmitter), KESİNLİKLE ENERJİLİ (CANLI) ELEKTRİK HATLARI (örn: 220V prizler, aydınlatma hatları) için tasarlanmamıştır.

• Vericiyi enerjili bir AC hattına bağlamak, cihaza kalıcı hasar verir ve ciddi bir güvenlik riski oluşturur.
• Bir elektrik kablosunu izlemek istiyorsanız, mutlaka o hattın sigortasını kapattığınızdan ve hatta enerji olmadığından emin olmalısınız.
• Alıcı ünitesi, bir güvenlik önlemi olarak enerjili bir kabloya yaklaştığınızda (NCV - Temassız Voltaj gibi) sizi uyarabilir, ancak cihazın birincil izleme işlevi enerjisiz hatlar içindir.

Kullanım Alanları: Kimler İçin İdeal?

Bu cihaz, kablo kaosuyla uğraşan herkes için bir zorunluluktur:

• IT ve Network Teknisyenleri: Duvar prizinden (jack) patch panele kablo izleme, yanlış etiketlenmiş portları bulma, "ölü" portların kablosunu sistem odasında tespit etme.
• Elektrikçiler: Enerjisini kestikleri bir sigorta hattını duvar içinde takip etme, bir buat (junction box) içindeki onlarca kablodan doğru olanı bulma.
• Telekom ve Zayıf Akım Kurulumcuları: Telefon (RJ11) hatlarını izleme, bina içindeki eski telefon tesisatını çözme.
• Güvenlik Sistemi (Alarm/CCTV) Kurulumcuları: Alarm paneline gelen sensör kablolarını, IP kamera (PoE kapalıyken) kablolarını veya koaksiyel kabloları (klips ile) bulma.
• HVAC Teknisyenleri: Termostatlardan veya fan coillerden gelen çok damarlı kontrol kablolarını bulma.
• Ev Sinema Sistemi Kurulumcuları: Duvar içinden giden hoparlör kablolarını ayırt etme.

CEM LA-1012 Teknik Özellikler Tablosu

Cihazın teknik kapasitesini detaylı olarak inceleyin.

Sıkça Sorulan Sorular (SSS)

Müşterilerimizin bu uzmanlık cihazı hakkında en çok sorduğu sorular ve net yanıtları:

S: Bu cihazla duvarın içindeki enerjili (220V) elektrik kablosunu bulabilir miyim?

C: HAYIR. Bu cihazın izleme (tracing) fonksiyonu, vericiyi bağlamanızı gerektirir ve verici enerjisiz (sigortası kapatılmış) hatlar için tasarlanmıştır. Enerjili bir hattı izlemek için bu cihazı kullanmak tehlikelidir ve cihaza zarar verir. Enerjili hatları bulmak için LA-1010 gibi bir duvar tarayıcıya (AC voltaj dedektörü) ihtiyacınız vardır.

S: Yerin (toprağın) altındaki kabloları bulur mu?

C: Hayır. Bu cihaz, bina içi tesisatlar (duvar, tavan, zemin, kablo kanalları) için tasarlanmıştır. Yerin onlarca santim altındaki bahçe sulama veya güç kablolarını bulmak için tasarlanmamıştır. Bu iş için farklı "yer altı kablo bulucular" kullanılır.

S: Kablonun tam olarak nerede koptuğunu (mesafesini) söyler mi?

C: Hayır. Bu cihaz bir "TDR" (Time-Domain Reflectometer) değildir, yani "kopukluk 25.3 metrede" gibi bir mesafe ölçümü yapmaz. Ancak, sinyali kablo boyunca takip edip sinyalin aniden kesildiği yeri bularak, kopukluğun yerini yaklaşık olarak (noktasal) tespit etmenize olanak tanır.

S: Kablo demetinde iki kabloyu birbirine çok yakın buluyor, ayırt edemiyorum. Neden?

C: Bu duruma "sinyal bulaşması" (signal bleed) denir ve sinyal çok güçlü olduğunda olur. Çözümü basittir: Alıcı (Receiver) üzerindeki hassasiyet ayarını, ses kesilene kadar yavaşça kısın. Sonra probu tekrar demete yaklaştırın. Sadece gerçek kablo, düşük hassasiyette bile sinyal verecektir. Dijital mod, bu bulaşmayı en aza indirir.

Kablo karmaşasında zaman kaybetmeyi bırakın. Tahmine dayalı çalışmanın getirdiği riskleri ve maliyetleri ortadan kaldırın. CEM LA-1012 Dijital Kablo Bulucu ile işinizi ilk seferde, hızlı ve doğru yapın. Bu profesyonel izleyici, alet çantanızdaki en çok zaman kazandıran araç olmaya aday. Şimdi sipariş verin ve kablo kaosuna hükmedin.
