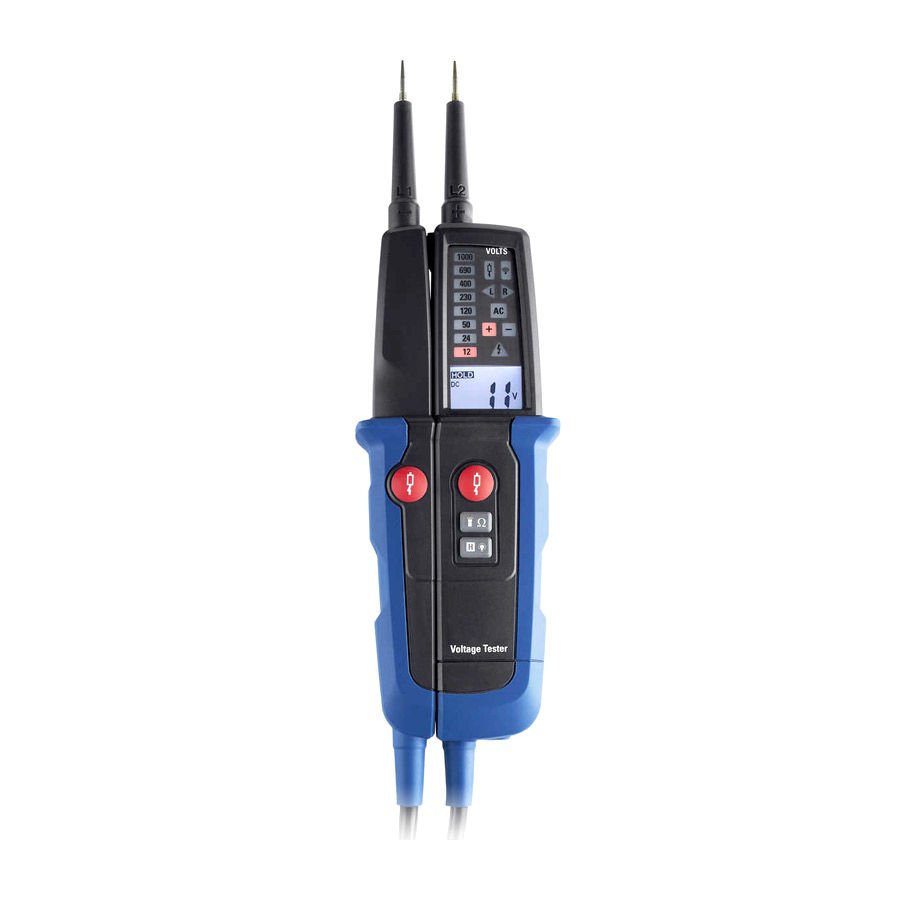

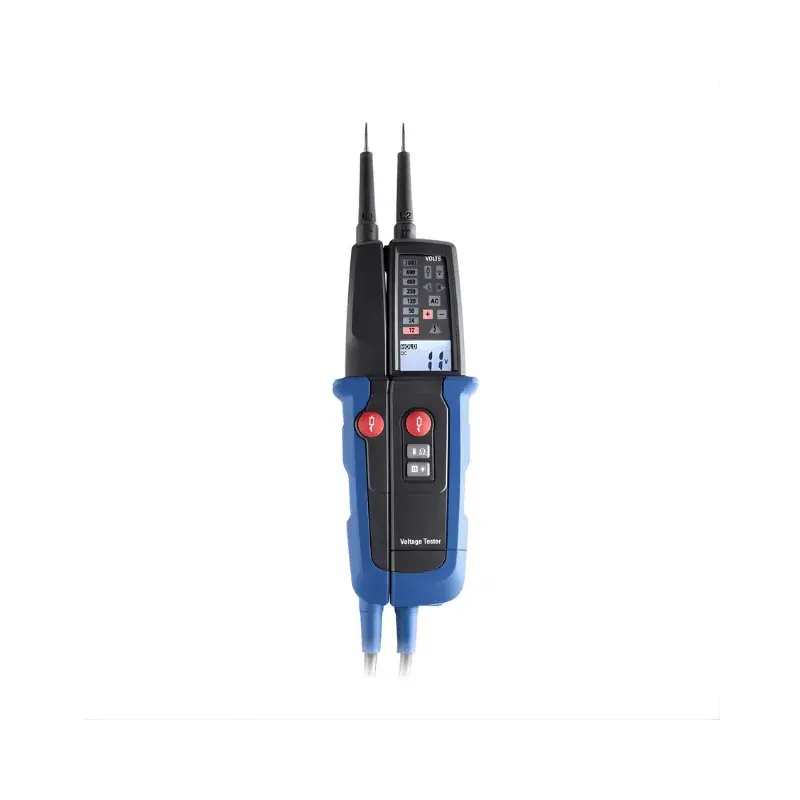

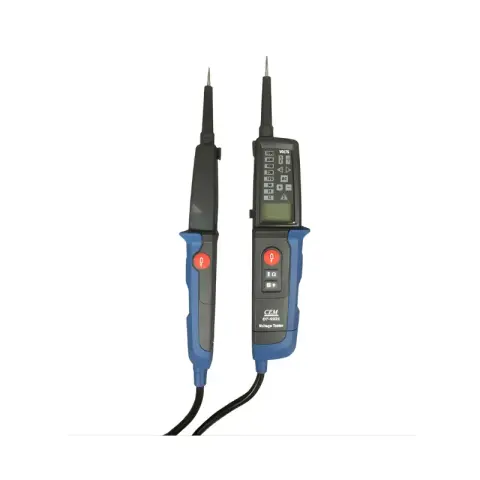

Cem DT-9331 Elektrik Test Cihazı
Cem DT-9331 Elektrik Test Cihazı, AC/DC gerilim, direnç, süreklilik, diyot, tek faz faz testi ve üç fazlı döner alan yönü tespiti gibi temel elektrik ölçümlerini tek gövdede sunan çok amaçlı bir el aletidir. EN 61243-3:2014 standardına uygun yapısı ve IP64 koruma sınıfı ile toza ve sıçrayan suya karşı dayanıklıdır. Otomatik açılma, hızlı tepki süresi ve LED/LCD gösterimleri sayesinde hem profesyonellerin hem de elektronik meraklılarının sahadaki işini hızlandırır.
Öne Çıkan Genel Özellikler
- Geniş gerilim aralığı: LED gösterimle 12–1000 V AC/DC, LCD ile 6–1000 V AC/DC ölçüm.
- Hızlı yanıt: LED’lerde ≤0,5 s, LCD’de ≤1 s tepki süresi; sahada gecikmesiz okuma.
- Otomatik algılama: Gerilim varlığını ve ölçüm menzilini otomatik tespit eder.
- Çoklu test: Direnç, süreklilik (beeper), diyot, tek kutuplu faz testi, döner alan yönü.
- Güvenlik ve dayanıklılık: EN 61243-3:2014 uyumlu, IP64 korumalı gövde.
- Kullanıcı dostu: LED bar göstergesi + LCD değer okuma, titreşim ve fener fonksiyonu.
- Akıllı enerji yönetimi: 10 dakika işlem yapılmadığında otomatik kapanır.
Kullanım Adımları (Kısa Rehber)
- Güç Aç/Kapat: Ölçüm uçlarını devreye bağlayınca cihaz otomatik açılır. Uçları çıkarıp 10 dakika bekleyince kapanır.
- Voltaj Ölçümü:
- DC V: Kırmızı ucu (+), siyah ucu (–) terminale bağlayın.
- AC V: Faz ve nötr/diğer faza bağlayın.
- LCD, voltajı V cinsinden gösterir; LED çubuk ilgili kademeyi yakar.
- Direnç Ölçümü: Uçları elemandan ayırıp iki uca bağlayın; LCD ekranda Ω cinsinden görürsünüz.
- Süreklilik: İki noktaya dokundurun; hat sürekliliğinde beeper ses verir, Ω değeri görünür.
- Diyot Testi: Kırmızı prob anot, siyah prob katoda; iletim gösterimi LCD’de görünür.
- Tek Faz Faz Testi: Kırmızı uç faza, siyah uç nötr/toprağa; beeper ve LED faz varlığını bildirir.
- Döner Alan Yönü: Üç fazdan iki faza dokundurun; LED’ler dönme yönünü gösterir.
- Fener: Üstteki fener tuşuna basarak karanlıkta çalışma kolaylığı sağlayın.
- Ek İşlevler: HOLD ile okuma dondurma; iki yük tuşuna birlikte basıldığında titreşim uyarısı.
Nerelerde Kullanılır?
- Elektrik tesisatı devre kontrolü (ev/iş yeri/şantiye)
- Pano, priz, kontaktör ve motor beslemeleri üzerinde hızlı teşhis
- Bakım-onarım, saha devreye alma, eğitim ve laboratuvar uygulamaları
Satın Alma Nedenleri (Avantajlar)
- Hızlı teşhis: LED bar + LCD sayısal değer ile hem görsel hem sayısal doğrulama.
- Güvenli ölçüm: EN 61243-3 uyumlu yapı; 3,5 mA tepe akımı sınırıyla kontrollü yükleme.
- Dayanıklı gövde: IP64 ile toz ve sıçrayan suya karşı dirençli.
- Tam set fonksiyon: Gerilim, direnç, süreklilik, diyot, faz, döner alan tek cihazda.
- Düşük sahip olma maliyeti: Akıllı kapanma ve sağlam yapı ile uzun ömürlü kullanım.
Teknik Özellikler
| Başlık | Özellik | Değer |
|---|---|---|
| LED Göstergeler | Voltaj Aralığı | 12–1000 V AC/DC |
| Gerilim Kademeleri | 12, 24, 50, 120, 230, 400, 690, 1000 V | |
| Standart Uyum | EN 61243-3:2014 | |
| Frekans Aralığı | 0/40 Hz – 400 Hz | |
| Tepki Süresi | ≤ 0,5 s | |
| Otomatik Güç Açma | ≥ 12 V AC/DC | |
| Koruma | IP64 (toza/suya dayanıklı) | |
| LCD Ekran | Voltaj Aralığı | 6–1000 V AC/DC |
| Çözünürlük | ±1 V | |
| Hassasiyet | ±( %3 okuma + 5 basamak ) | |
| Frekans Aralığı | 0/40 Hz – 400 Hz | |
| Tepki Süresi | ≤ 1 s | |
| Otomatik Güç Açma | ≥ 6 V AC/DC | |
| Diğer Parametreler | Voltaj Tespiti / Menzil | Otomatik |
| Polarite Algılama | Tam aralık | |
| Temel Yük Empedansı | 200 kΩ | |
| Tepe Akımı (maks.) | 3,5 mA @ 1000 V | |
| Çalışma Süresi | 30 s | |
| İyileşme Süresi | 240 s | |
| Değiştirilebilir Yük | ≈ 7 kΩ | |
| Is(yük) | 150 mA | |
| RCD Tetikleme Akımı | 30 mA @ 230 V | |
| Süreklilik Testi | 0 – 400 kΩ (≤5 μA test akımı) | |
| Tek Kutuplu Faz Testi | 100 – 1000 V AC (50–400 Hz) | |
| Döner Alan Göstergesi | 100 – 1000 V (faz-toprak), 50–60 Hz | |
| Direnç Ölçümü | Aralık | 0 – 1999 Ω |
| Çözünürlük | 1 Ω | |
| Hassasiyet | ±( %5 okuma + 10 basamak ) @ 20 °C | |
| Sıcaklık Katsayısı | ±5 basamak / 10 K |
Kullanım ve Güvenlik İpuçları
- Ölçüm öncesi, prob uçlarının sağlam ve temiz olduğundan emin olun.
- Direnç/süreklilik ölçerken devrenin enerjisiz olduğundan emin olun.
- Yük uygulama (RCD tetikleme) testlerinde prosesi denetimli ortamda yapın.
- Cihazı aşırı nem ve yüksek sıcaklıktan uzak, kuru bir yerde saklayın.
Sık Sorulan Sorular
S: Gerilim yokken cihaz açılır mı?
C: Cihaz ≥6 V (LCD) / ≥12 V (LED) algıladığında otomatik açılır; aksi durumda bekleme halindedir.
S: RCD hızlı testi var mı?
C: Dahili yük ile yaklaşık 30 mA @ 230 V tetikleme mümkündür; röle davranışı gözlenebilir.
S: IP64 ne sağlar?
C: Toza karşı tam, su sıçramalarına karşı koruma; şantiyede güven verir.
S: Döner alan yönü nasıl görülür?
C: Üç fazdan ikisine dokundurun; LED’ler saat yönü/ters yön bilgisini gösterir.
Kutu İçeriği ve Garanti
- DT-9331 ana ünite, ölçüm probu seti
- Kullanım kılavuzu
- Üretici/ithalatçı garantisi
Cem DT-9331 ile sahada daha hızlı teşhis, daha güvenli ölçüm ve daha düşük hata riski elde edin. Hemen sepetinize ekleyin.
