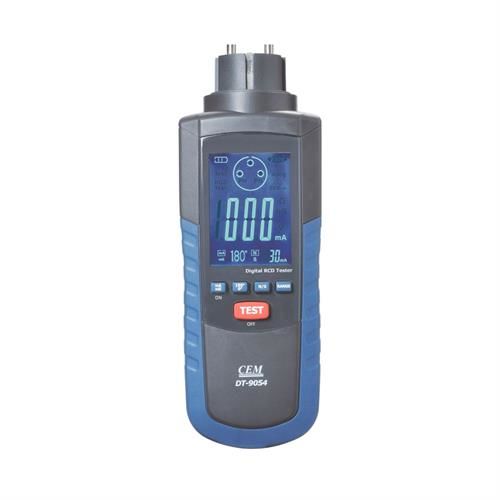

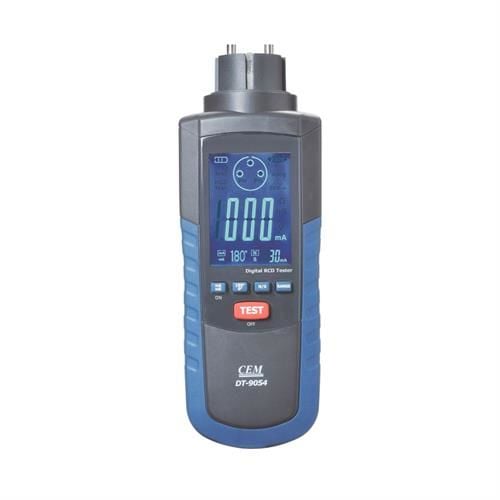

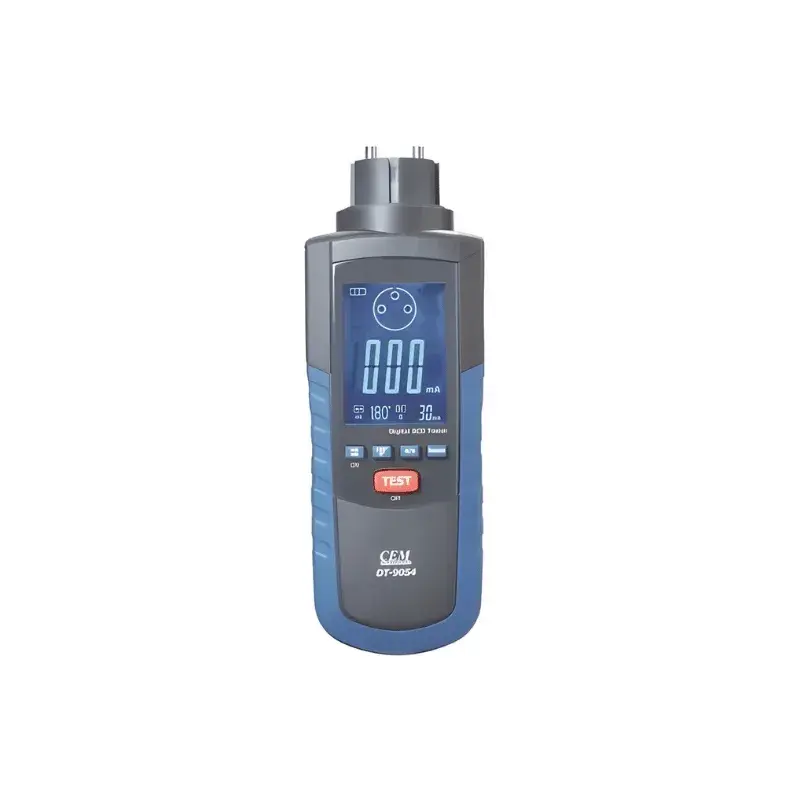

Cem DT-9054 Kaçak Akım Rölesi RCD Test Cihazı
CEM DT-9054 Kaçak Akım Rölesi Test Cihazı (RCD Tester), elektrik tesisatlarındaki kaçak akım rölelerinin doğru çalışıp çalışmadığını kontrol etmek için tasarlanmış profesyonel bir test ekipmanıdır. FI rölelerinin atma süresi ve atma akımını ölçerek, güvenli enerji dağıtım sistemlerinin sürekliliğini sağlar. Hem bireysel elektrikçiler hem de endüstriyel bakım ekipleri için yüksek doğruluk, taşınabilirlik ve kullanım kolaylığı sunar.
Genel Özellikler
- Programlanabilir test parametreleri: FI anahtar tipine göre (normal veya selektif) ayar yapılabilir.
- Çoklu test akımı seçimi: 10mA, 30mA, 100mA, 300mA, 500mA, 650mA diferansiyel akımlarda test imkânı.
- Geniş LCD ekran: Röle açma akımı ve süresini net biçimde gösterir.
- 2 LED uyarı sistemi: Doğru bağlantı ve test durumlarını renkli LED göstergelerle belirtir.
- 0° ve 180° test modu: Sinüs dalgası yönüne bağlı iki ayrı test imkânı sağlar.
- Hızlı test başlatma: Ayarlanan parametrelerle tek tuşla ölçüm başlatılabilir.
- Açma süresi analizi: Rölenin reaksiyon süresini ölçerek performans değerlendirmesi sağlar.
- Otomatik kapanma: Enerji tasarrufu ve pil ömrünü koruma fonksiyonu.
- Kompakt ve hafif: 253 gram ağırlığıyla saha kullanımı için idealdir.
Kullanım Alanları
- Elektrik panolarında kaçak akım rölesi testi
- Yeni kurulan veya revize edilen tesisatlarda doğrulama ölçümü
- Endüstriyel bakım ve güvenlik kontrol uygulamaları
- Elektrik teknisyenleri ve mühendisler için saha testleri
Avantajları
- Rölelerin açma akımını ve tepki süresini yüksek hassasiyetle ölçer.
- Programlanabilir parametrelerle kullanıcıya özel test seçeneği sunar.
- Bağlantı doğruluğunu LED uyarı sistemiyle gösterir.
- Kompakt, taşınabilir ve kolay kullanılabilir tasarım.
- Farklı FI tipleriyle uyumlu (normal / gecikmeli).
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Çalışma Gerilimi | 195V – 253V / 45–65Hz |
| Açma Akımı Ayarı | 10mA, 30mA, 100mA, 300mA, 500mA, 650mA |
| Açma Akımı Ölçüm Doğruluğu | ±10% ±2 digits |
| Açma Süresi Aralığı | 0ms – 300ms |
| Açma Süresi Doğruluğu | ±5% ±3 digits |
| Test Tipi | Normal (AC) / Selektif (S tip) |
| Test Fazı | 0° ve 180° sinüs testleri |
| Uyarı Sistemi | 2 LED bağlantı göstergesi |
| Otomatik Kapanma | Var |
| Güç Kaynağı | 4 × AA pil |
| Boyut | 200 × 70 × 45 mm |
| Ağırlık | 253 g |
| Kutu İçeriği | Cihaz, 4 adet AA pil, taşıma çantası, kullanım kılavuzu |
Kullanım İpuçları
- Test öncesi röle tipi (normal/selektif) ve akım değeri ayarlanmalıdır.
- Bağlantı yapıldığında LED göstergeler bağlantı yönünü belirtir.
- Tek tuşla test başlatılabilir; sonuçlar ekranda akım ve süre olarak görüntülenir.
- Test sonrası sistemin açma süresi standart değerlerle karşılaştırılmalıdır.
Sık Sorulan Sorular
S: CEM DT-9054 hangi FI röle tiplerini test eder?
C: Normal (AC) ve selektif (S tip) kaçak akım rölelerini test edebilir.
S: Testler hangi açılarda yapılır?
C: 0° ve 180° sinüs dalgası açılarında test imkanı sağlar.
S: Renkli ekran sistemi ne işe yarar?
C: Ölçüm sonrası sistemin uygunluğunu ekran rengiyle belirtir.
S: Programlama özelliği nasıl çalışır?
C: Kullanıcı, test akımı ve FI tipi parametrelerini bir defa tanımlayarak sonraki testlerde hızlı ölçüm yapabilir.
Garanti ve Servis
- Orijinal CEM ürünü, üretici garantilidir.
- Faturalı satış ve teknik servis desteği mevcuttur.
- Kalibrasyon hizmeti ve yedek pil desteği sağlanır.
CEM DT-9054 Kaçak Akım Rölesi Test Cihazı ile FI anahtarlarının güvenli çalışmasını kolayca doğrulayın. Profesyonel sonuçlar için şimdi sipariş verin.
