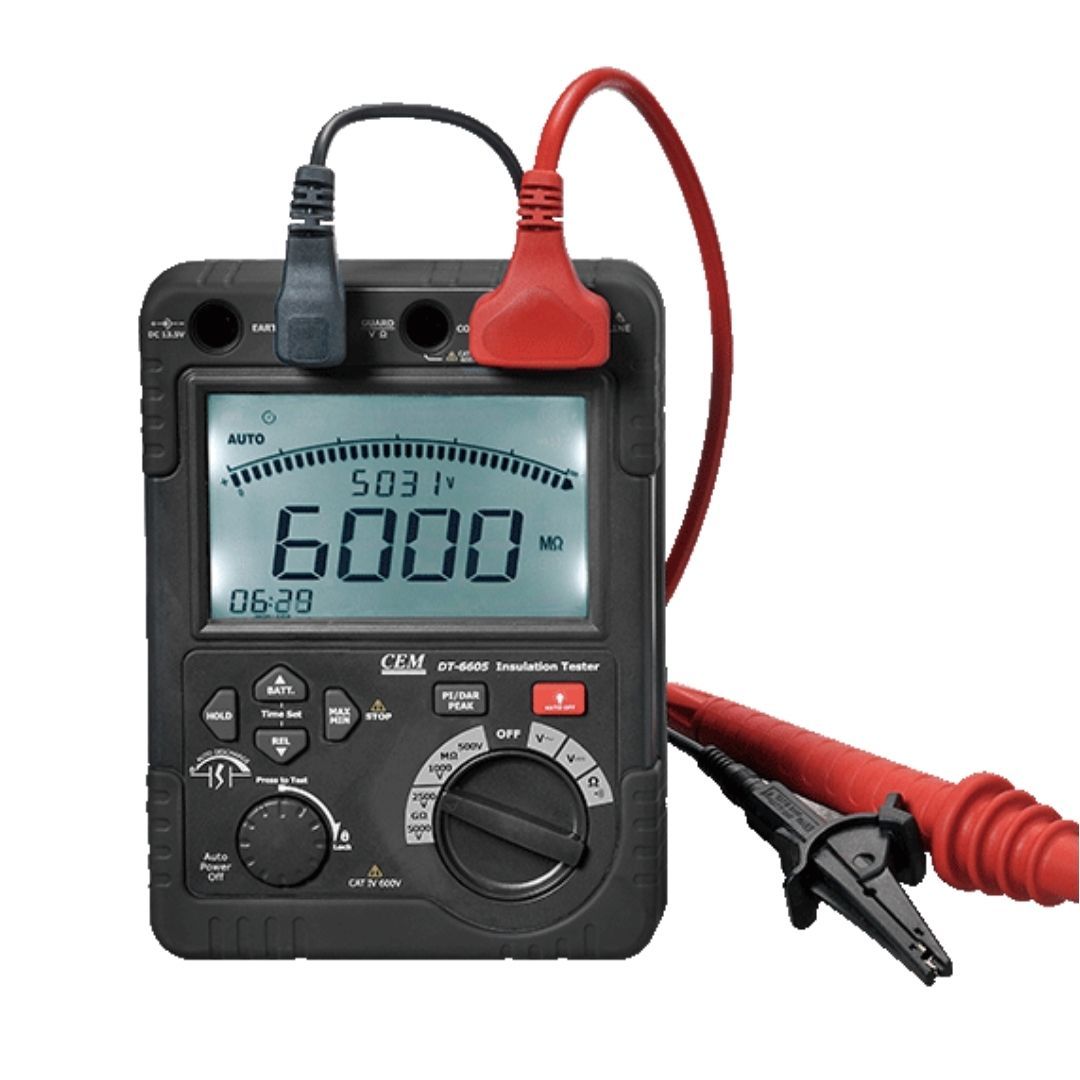

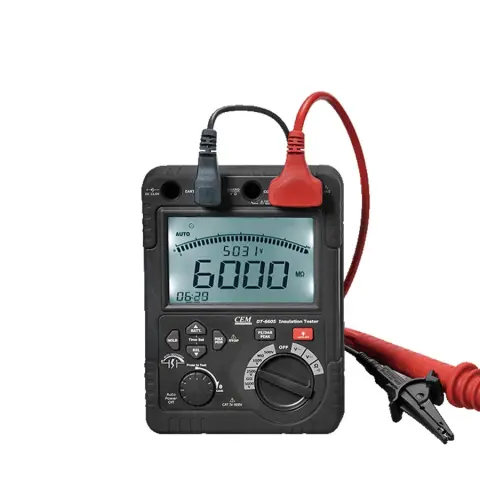

Cem DT-6605 İzolasyon Test Cihazı
CEM DT-6605 İzolasyon Test Cihazı, yüksek gerilim altında izolasyon direncini güvenli ve hızlı biçimde ölçmek için tasarlanmış profesyonel bir megger cihazıdır. 500 V, 1000 V, 2500 V ve 5000 V test voltajlarıyla 0,1 MΩ’dan 60 GΩ’a kadar izolasyon testi yapar. Otomatik deşarj, canlı devre algılama, PI/DAR ve zamanlı ölçüm gibi akıllı özellikleri, bakım ve devreye alma süreçlerinde tutarlı sonuçlar sağlar. Geniş 6000 sayım ekran, grafik çubuk ve ayarlanabilir arka ışık ile sahada net okuma sunar. CAT IV 600 V güvenlik sınıfı sayesinde şalt, OG/AG panoları ve endüstriyel tesislerde güvenle kullanılır.
Kimler İçin İdeal?
Elektrik bakım ekipleri, test & devreye alma uzmanları, kalite kontrol laboratuvarları ve enerji dağıtım şirketleri için uygundur. Kablolar, motor sargıları, transformatörler, jeneratörler, busbarlar ve elektrikli ekipmanlarda izolasyon kalitesini değerlendirmenize yardımcı olur.
Öne Çıkan Avantajlar
- Geniş test aralığı: 500 V–5000 V çıkış; 0,1 MΩ–60 GΩ izolasyon direnci.
- Yüksek güvenlik: CAT IV 600 V, canlı devre algılama (＞30 V) ve otomatik deşarj.
- Hızlı teşhis: PI (Polarizasyon İndeksi) ve DAR (Dielektrik Absorpsiyon Oranı) ile yalıtım durumunu çabucak yorumlayın.
- Kesintisiz saha kullanımı: Zamanlayıcı ile otomatik ölçüm, sonuç saklama ve süreklilik testinde 200 mA.
- Çok yönlü ölçümler: AC/DC voltaj (0,5–600 V), direnç/süreklilik (0,1 Ω–6 kΩ).
- Ergonomi: 6000 sayım geniş LCD, grafik bar, çok kademeli arka ışık ve “OL” taşma uyarısı.
Neden CEM DT-6605?
İzolasyon problemleri çoğu zaman arızadan önce sinyal verir: nem, kir, yaşlanma ve mekanik zararlar yalıtımı zayıflatır. DT-6605, yüksek test voltajları ile yalıtımın sınırlarını görmenizi sağlar. PI/DAR fonksiyonları ise yalnızca anlık değeri değil, zaman içindeki davranışı da karşılaştırarak güvenilirliği artırır. Otomatik deşarj devreyi güvenli duruma getirir, canlı devre algılama yanlış test riskini ortadan kaldırır.
Satın Alma Kararında Dikkat Edilecekler
- Uygulama seviyesi: 5 kV test, OG ekipmanları ve uzun kablo hatları için uygundur.
- Hassasiyet: 60 GΩ’a kadar ölçüm; yüksek empedanslı yalıtımlarda güvenilir tarama.
- Kayıt ve raporlama: Zamanlı ölçüm ve sonuç saklama, bakım raporları için idealdir.
- Güvenlik standardı: IEC 61010-1 ve IEC 61010-031’e uygun tasarım.
Kullanım Senaryoları
- Kablo testi: Yeni çekilen kablolarda devreye alma öncesi izolasyon kontrolü.
- Motor/Trafo bakım: Sargılarda nem ve yaşlanma etkilerini PI/DAR ile izleme.
- Şalt sahası: Bara ve ekipman izolasyonunun periyodik taraması.
- Üretim/kalite: Fabrika çıkış testlerinde hızlı geç/kaldı denetimi.
Kullanıcı Dostu Tasarım

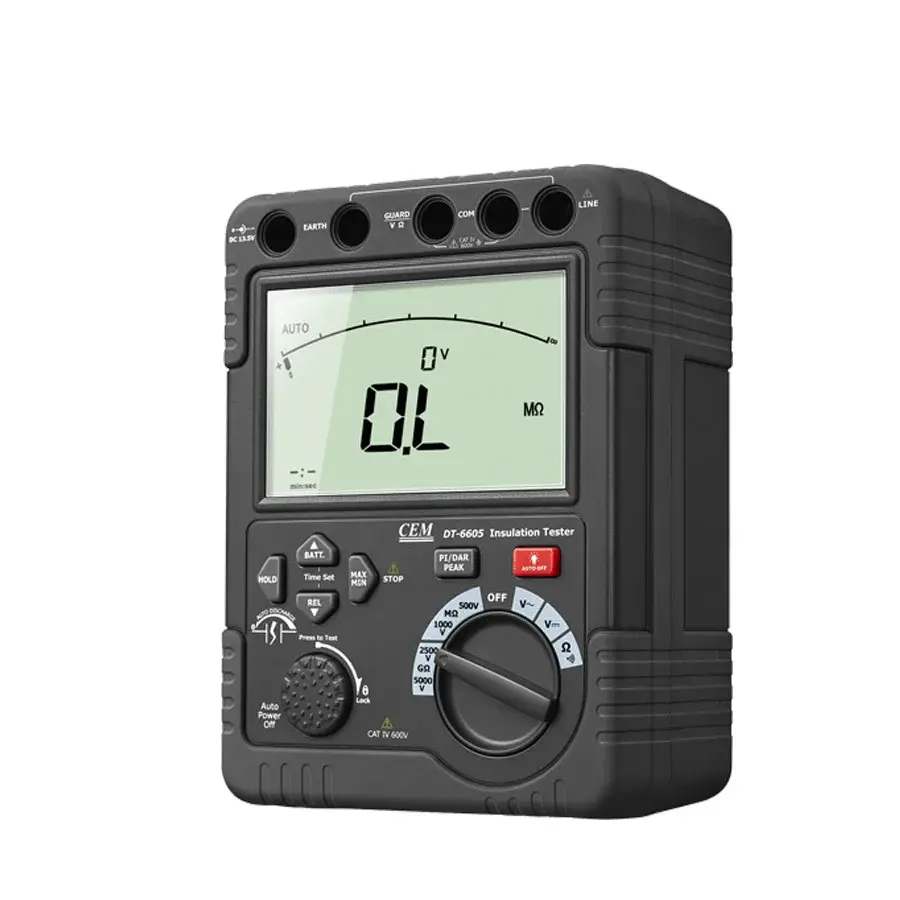

6000 sayım ekran, kalın grafik çubuk ve çok kademeli arka ışık; güneşli sahada ve loş alanda net görünürlük sağlar. “OL” taşma göstergesi ile aralık dışı değerler anında fark edilir. Otomatik kapanma ve düşük pil uyarısı, enerji yönetimini kolaylaştırır.
Güvenlik ve Koruma
- Canlı devre algılama: 30 V üzeri algılanırsa izolasyon testi engellenir.
- Otomatik deşarj: Kapasitif yükler test sonrası güvenle boşaltılır.
- CAT IV 600 V: Besleme girişleri ve dağıtım noktaları seviyesinde koruma.
İzolasyon Kalitesini Doğru Yorumlayın: PI & DAR
PI, 10 dakikalık değerin 1 dakikalık değere oranıdır; DAR ise 60 s / 30 s oranı olarak kullanılır. Artan oranlar genellikle daha iyi yalıtım durumuna işaret eder. Bu metrikler; ıslaklık, kirlilik veya yaşlanma etkilerini zamana yayılı ölçümlerde ortaya çıkarır.
Pratik Ölçüm Adımları
- Test edilecek devreyi enerjisiz hale getirin, kilitleme/etiketleme uygulayın.
- Uygun test voltajını seçin (500/1000/2500/5000 V).
- Prob bağlantılarını yapın; canlı gerilim algısı yoksa ölçümü başlatın.
- Zaman fonksiyonu gerekiyorsa PI/DAR ölçüm modunu seçin.
- Sonuçları kaydedin; deşarj tamamlanmadan probu sökmeyin.
Teknik Özellikler – Özet
| İşlev | Menzil / Seçenek | Ölçüm Aralığı (Oto aralık) | Kesinlik | Not |
|---|---|---|---|---|
| İzolasyon Direnci | 500 V | 0–6.000 MΩ; 6–60.00 MΩ; 60–600.0 MΩ; 600–6000 MΩ | ±5% rdg ±3 dgt; ≥6 GΩ için ±20% | Kısa devre akımı ≈1,3 mA; Anma test akımı 1–1,2 mA @ 0,5 MΩ |
| 1000 V | 0–6.000 MΩ; 6–60.00 MΩ; 60–600.0 MΩ; 600–6000 MΩ | Anma test akımı 1–1,2 mA @ 1 MΩ | ||
| 2500 V | 0–60.00 MΩ; 60–600.0 MΩ; 0,6–6,000 GΩ; 6–60.00 GΩ | Anma test akımı 1–1,2 mA @ 2,5 MΩ | ||
| 5000 V | 60–60.00 MΩ; 60–600.0 MΩ; 0,6–6,000 GΩ; 6–60.00 GΩ | Anma test akımı 1–1,2 mA @ 5 MΩ | ||
| Açık Devre Voltajı | 500/1000/2500/5000 VDC (+%20/-%0) | Otomatik deşarj fonksiyonu | ||
| AC/DC Voltaj | 0–600.0 V (50–1 kHz) | — | ±1,5% okuma ±5 dgt | Canlı devre algılama >30 V |
| Direnç | 0–600.0 Ω / 600–6000 Ω | — | ±1,5% okuma ±10 dgt | Süreklilik: 200 mA; buzzer 50 Ω’da ses |
| Ekran | 6000 sayım + grafik çubuk | — | — | Ayarlanabilir arka ışık, “OL” taşma uyarısı |
| Güç | DC 12 V (R14 x 8) | — | — | Ölçüm sırasında ≈1000 mA, beklemede ≈25 mA |
| Boyut / Ağırlık | 198 × 148 × 86 mm / ≈1438 g | — | — | Dayanım gerilimi: 5320 VAC / 5 s |
| Standartlar | IEC 61010-1, IEC 61010-031 | CAT IV 600 V | — | Kirlilik derecesi 2 |
| Aksesuarlar | Test uçları, kullanım kılavuzu, 120/250 VAC adaptör | — | — | Otomatik kapanma, düşük pil göstergesi |
Bakım İpuçları
- Test öncesi devreyi enerjisiz bırakın ve uygun deşarj süresini bekleyin.
- Nemli/ kirli yüzeyler ölçümü etkiler; gerekirse temizleyip tekrar deneyin.
- PI/DAR ölçümlerini benzer ortam koşullarında tekrarlayarak trendi izleyin.
- Prob ve kablo izolasyonunu rutin kontrol edin; hasarlı parçaları değiştirin.
Profesyonel bakım ve devreye alma işlerinizde, CEM DT-6605 ile izolasyonu güvenle ölçün, arızaları oluşmadan yakalayın.
