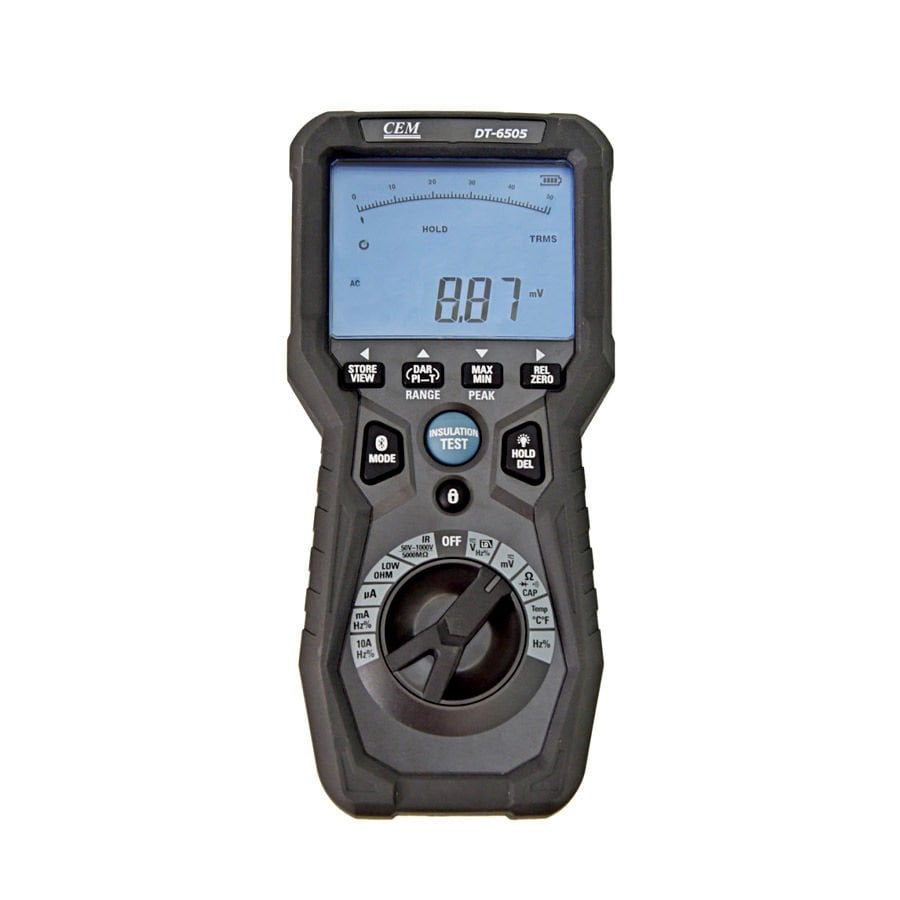

CEM DT-6505 Yalıtım Test Cihazı ve True RMS Multimetreli Yüksek Çözünürlüklü Mikro-Ohmmetre
CEM DT-6505 Yalıtım Test Cihazı & True RMS Multimetre & Mikro-Ohmmetre, bakım-onarım ekipleri, elektrik mühendisleri ve kalite kontrol laboratuvarları için tasarlanmış hepsi-bir-arada profesyonel ölçüm çözümüdür. Yüksek doğruluklu yalıtım testi (125/250/500/1000 V), True RMS multimetre fonksiyonları, 10 A’a kadar mikro-ohm ölçümü (4 telli Kelvin bağlantı) ve K-tip termokupl ile sıcaklık ölçümü gibi özellikleri aynı gövdede buluşturur. CEM DT-6505, kablo uzunluğu ölçümü, Bluetooth arayüz, otomatik deşarj ve PI/ DAR hesapları gibi gelişmiş güvenlik ve üretkenlik fonksiyonlarıyla sahada hız ve güven sağlar.
Tek Cihazda 3 Uzman: Yalıtım Testi + TRMS Multimetre + Mikro-Ohmmetre
CEM DT-6505, saha ve laboratuvarda ihtiyaç duyduğunuz üç kritik ölçümü tek bir platformda toplar. Yalıtım test cihazı, kablo ve ekipmanlarda kaçak akım risklerini proaktif olarak belirler; True RMS multimetre, dalgalı ve bozulmuş sinyallerde bile doğru değer verir; mikro-ohmmetre ise baralar, şalter kontakları, kablo ek/sonlandırma noktaları ve transformatör sargılarında düşük direnç ölçümlerini yüksek güvenilirlikle yapar.
Güvenlik Odaklı Tasarım ve Üst Düzey Doğruluk
- CAT IV 600 V / CAT III 1000 V güvenlik sınıfı: Dağıtım panolarında ve besleme girişlerinde güvenle ölçüm.
- Otomatik kapasitif deşarj: Yalıtım testi sonrası devre üzerinde kalan enerjiyi güvenli şekilde boşaltır.
- True RMS: Değişken frekanslı sürücüler (VFD) ve harmonik içeren ortamlarda dahi doğru AC ölçümü.
- Polarizasyon İndeksi (PI) ve Dielektrik Absorpsiyon Oranı (DAR) hesapları: Yalıtım kalitesini zaman bazlı kıyaslama ile değerlendirir.
- Smoothing (düzgünleştirme) okuma: Yalıtım testinde dalgalanan sonuçların daha stabil görüntülenmesi.
Mikro-Ohmmetrede 4 Telli Kelvin Yöntemi – Temas Direncini Aşın
4 tel yöntemi, probların kendi dirençlerini ölçümden izole ederek μΩ seviyesinde yüksek hassasiyet sağlar. DT-6505, 10 A’a kadar test akımıyla farklı aralıklarda (60 mΩ, 600 mΩ, 6 Ω, 60 Ω) hızlı ve tekrarlanabilir ölçümler verir. Bu sayede yüksek akım taşıyan hatlarda gevşek bağlantıları ve artan temas dirençlerini kolayca tespit edersiniz.
Veri Odaklı İş Akışı: Bluetooth, Yazılım ve Karşılaştırma (PASS/FAIL)
Bluetooth arayüz ve beraberindeki yazılım ile sonuçları mobil cihaz veya bilgisayarda izleyebilir, saklayabilir ve raporlayabilirsiniz. Karşılaştırma (PASS/FAIL) fonksiyonu, bakım turu sırasında limitlerin altında/üstünde kalan değerleri anında işaretleyerek karar süresini kısaltır. 200 mA kontinüite test akımı ile de güvenilir süreklilik testi yapılır.
Akıllı Enerji ve Dayanıklılık
- Otomatik güç kapatma: Pil ömrünü uzatır.
- Lityum polimer batarya ve AC adaptör/şarj cihazı: Uzun vardiyalarda kesintisiz çalışma.
- Sağlam taşıma çantası ve çift enjeksiyon gövde: Zorlu saha koşullarına uygun.
Kullanım Senaryoları: Sahada Gerçek Fark
- Endüstriyel bakım: Motor, kablo ve MCC panolarda yalıtım testi (125/250/500/1000 V), PI/DAR trend takibi.
- Enerji dağıtımı: Bara ve kesici kontak direnci (μΩ) ölçümü, sıcak nokta ön tespiti.
- Üretim ve kalite: Sarım, bobin ve transformatörlerde düşük direnç ve yalıtım doğrulaması.
- Tesis devreye alma: Kablo uzunluğu ölçümü (ft/metre), süreklilik ve izolasyon kontrolleri.
- HVAC & otomasyon: 4–20 mA proses sinyali doğrulama (okuma/görev döngüsü/frekans ölçümü).
Pratiklik: İnce Prob, Kablo Uzunluğu Ölçümü, K-Tip Termokupl
Test butonlu ince prob, tek elle güvenli yalıtım testi başlatmanızı sağlar. Kablo uzunluğu ölçümü ile hat boylarını feet/metre cinsinden hızlıca hesaplayabilirsiniz. K-tip termokupl girişi ise bağlantı noktaları ve ekipman sıcaklıklarını kaydederek direnç artışlarının termal etkilerini ilişkilendirmenize yardımcı olur.
Temel Ölçüm Fonksiyonları (TRMS Multimetre)
- DC/AC Gerilim: 0–1000 V (TRMS AC).
- DC/AC Akım: 0–10 A.
- Direnç: 40 MΩ’a kadar.
- Frekans: 40 MHz’e kadar, görev döngüsü %0.1–99.9.
- Sıcaklık: -50…1200 °C (K-tip).
- 4–20 mA proses sinyali izleme.
İpuçları ve En İyi Uygulamalar
- Yalıtım testi öncesi devre enerjisiz ve deşarj edilmiş olmalıdır.
- Nem ve kir yalıtımı düşürür; temizlik ve kurutma sonrası tekrar test edin.
- PI/DAR testlerini aynı koşullarda tekrarlayarak trend izleyin.
- Mikro-ohm ölçümünde temas yüzeyini temizleyin, 4 tel bağlantıyı doğru yapın.
- Yüksek frekanslı ortamlarda VFD’li hatlarda True RMS ölçümü tercih edin.
Kutu İçeriği
- CEM DT-6505 ana ünite (Li-Polymer batarya dâhil)
- 4 tel Kelvin kablo ve Kelvin klipsleri
- Test kabloları ve ince test probu (butonlu)
- AC adaptör/şarj cihazı
- Bluetooth bağlantı ve yazılım desteği
- Sağlam taşıma çantası & kullanım kılavuzu
Teknik Özellikler (Özet)
| Fonksiyon | Aralık | Çözünürlük | Temel Doğruluk / Not |
|---|---|---|---|
| DC Gerilim | 0–1000 V | 0.1 V | ±(0.06% + 4d) |
| AC Gerilim (TRMS) | 0–1000 V | 0.1 V | ±(1.0% + 30d) |
| DC Akım | 0–10 A | 0.001 A | ±(1.0% + 3d) |
| AC Akım (TRMS) | 0–10 A | 0.001 A | ±(1.5% + 30d) |
| Direnç | 0–40 MΩ | 0.0001 MΩ | ±(0.3% + 4d) |
| Frekans | 0–40 MHz | 0.01 MHz | ±(0.1% + 1d) |
| Görev Döngüsü | %0.1–99.9 | 0.01% | ±(1.2% + 2d) |
| Sıcaklık (K-tip) | -50…1200 °C | 0.1 °C | ±(1.0% + 2.5 °C) |
| Yalıtım Testi | 125/250/500/1000 V | 0.001 MΩ | 125/250/500 V: ±(2%+10d), 1000 V: ±(3%+10d) |
| Yalıtım Aralığı | 0.001–4000 MΩ | – | Otomatik deşarj, PI/DAR, smoothing |
| Mikro-Ohm (4 telli) | 60 mΩ / 600 mΩ / 6 Ω / 60 Ω | 1 μΩ / 10 μΩ / 100 μΩ / 1 mΩ | ±(0.25% + endeks); test akımı 10 A / 1 A / 100 mA / 10 mA |
| Kontinüite | – | – | 200 mA test akımı |
| Güvenlik | CAT IV 600 V / CAT III 1000 V | – | Otomatik kapanma, Li-Polymer batarya |
Kolay Başlangıç (Adım Adım)
- Açılış: Cihazı şarj edin ve açın. Gerekirse Bluetooth’u eşleştirin.
- Yalıtım Testi: Uygun test voltajını (125/250/500/1000 V) seçin, devreyi enerjisiz bırakın, ince prob butonuyla testi başlatın. Sonuçları kaydedin.
- Mikro-Ohm: 4 tel Kelvin bağlantısını yapın, aralığı seçin, ölçümü alın; PASS/FAIL limitleri tanımlıysa sonuçlar otomatik işaretlenir.
- Multimetre: DC/AC V-A, direnç, frekans/görev döngüsü ve sıcaklığı TRMS modunda okuyun.
- Kablo Uzunluğu: İlgili ölçüm menüsünden feet/metre çıktısı alın; etiketleme için yazılıma aktarın.
Sıkça Sorulan Sorular
DT-6505 ile PI/DAR testi ne işe yarar?
Yalıtımın zamanla davranışını ölçerek nem, kir veya yaşlanma etkilerine karşı trend analizi yapmanızı sağlar. Artan riskleri erken yakalarsınız.
Mikro-ohm ölçümünde 4 tel neden önemli?
Prob ve kablo dirençlerini ölçümden düşer; μΩ seviyesinde daha doğru sonuç verir. Sıcak noktaları ve gevşek bağlantıları güvenle tespit edersiniz.
TRMS neden gerekli?
Harmonik ve bozulmuş dalga biçimlerinde (ör. VFD’li motor sürücüleri) gerçek etki değeri ölçülerek sapmalar önlenir.
Bluetooth verileri nasıl kullanırım?
Mobil/PC yazılımı ile ölçümleri kaydedin, etiketleyin, raporlayın. Bakım turları için PASS/FAIL raporunu dışa aktarabilirsiniz.
Güvenlik sınıfı ne anlama geliyor?
CAT IV 600 V / CAT III 1000 V, besleme girişleri ve dağıtım panolarında darbe gerilimlerine karşı koruma seviyesini ifade eder. Daha güvenli ölçüm ortamı sağlar. Daha fazla bilgi için IEC 61010 standardına göz atabilirsiniz.
Sonuç
CEM DT-6505, yalıtım testi, TRMS multimetre ve mikro-ohm ölçümünü tek gövdede toplayarak bakım ve test iş akışınızı hızlandırır. Yüksek güvenlik seviyesi, Bluetooth veri yönetimi, PI/DAR, otomatik deşarj ve 4 telli Kelvin ölçümü gibi üst sınıf özellikleri ile arıza öncesi uyarı verir, duruşları azaltır ve kaliteyi artırır.
Şimdi sipariş verin; CEM DT-6505 ile yalıtım, düşük direnç ve TRMS ölçümlerinde güveni ve hızı aynı anda yakalayın.
