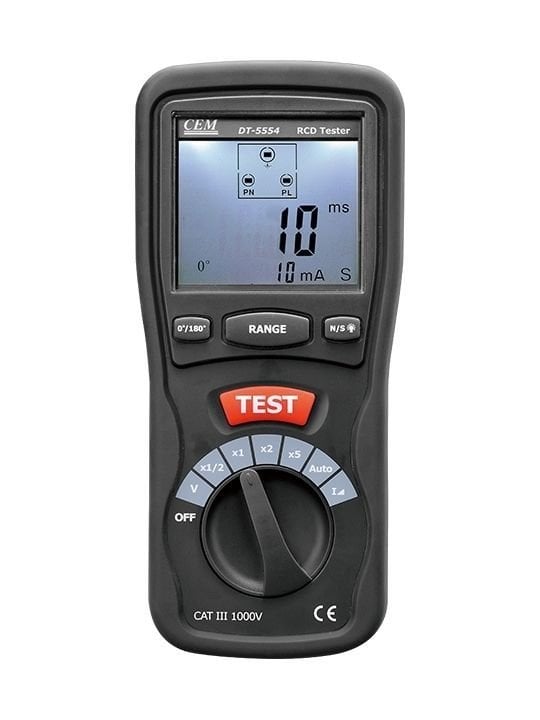

CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı

CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, elektrik tesisatlarındaki kaçak akım koruma rölelerinin (RCD) doğru çalışıp çalışmadığını test etmek için geliştirilmiş profesyonel bir ölçüm cihazıdır. Hem yeni kurulumlarda hem de periyodik bakım testlerinde kullanılarak sistem güvenliğini doğrulamak için idealdir. 10 mA’dan 1000 mA’a kadar farklı hassasiyetlerdeki RCD’leri test eder, tetikleme akımı ve süresini milisaniye (ms) ve miliamper (mA) cinsinden ölçer. Ayrıca toprak hattı bağlantısı ve şebeke uygunluğunu kontrol ederek kullanıcıya kapsamlı bir analiz sunar.

Kaçak Akım Rölelerinin (RCD) Testinde Üstün Performans

CEM DT-5554, RCD testlerinde hem tetikleme akımı hem de seyahat süresi ölçümlerini gerçekleştirir. Bu sayede rölenin doğru zamanda ve doğru değerde devreyi kesip kesmediğini analiz eder. 10 mA, 30 mA, 100 mA, 300 mA, 500 mA ve 1000 mA seviyelerinde test yapılabilir. Bu kapsamlı aralık, cihazı konut, endüstriyel tesis ve enerji altyapılarında kullanıma uygun hale getirir.

Normal ve Gecikmeli Tip RCD Testleri

DT-5554, normal (N tipi) ve gecikmeli (S tipi) RCD’leri test etme kapasitesine sahiptir. Bu sayede farklı koruma sistemlerinde yer alan rölelerin hassasiyetine göre ölçüm yapılabilir. 0° veya 180° yarım döngü seçenekleriyle, faz pozisyonuna göre RCD’nin tepkisi ayrıntılı şekilde test edilir.

Hassas Seyahat Süresi Ölçümü

Cihaz, seyahat süresini 1 milisaniye çözünürlükle ölçer. Ölçüm sonuçları:

• 0,5x test akımında: 10–2000 ms
• 1x test akımında: 10–500 ms
• 2x test akımında: 10–150 ms
• 5x test akımında: 10–40 ms

Bu detaylı analiz sayesinde, rölenin açma süresi standartlara uygun değilse anında tespit edilebilir.

Rampa Testi ve Akım Hassasiyet Analizi

Rampa testi, RCD’nin tetikleme hassasiyetini belirlemek için kullanılır. Cihaz, nominal akımın %40 ila %140’ı arasında artan bir akım uygulayarak rölenin ne zaman devreye girdiğini ölçer. Bu test, özellikle hassas tip kaçak akım rölelerinde doğruluk değerlendirmesi için kullanılır.

Toprak ve Hat Bağlantı Testi

DT-5554, ağ uygunluğunu ve toprak hattı bağlantısının doğruluğunu test etme özelliğiyle donatılmıştır. Eğer hat veya toprak bağlantısı hatalıysa, cihaz kullanıcıyı uyarır. Bu sayede testin güvenli koşullarda yapıldığından emin olunur.

Geniş Test Fonksiyonları

• Nominal test akımı: 10 mA – 1 A (1000 mA)
• Akım seçimi: 0.5x, 1x, 2x, 5x
• Test modları: Normal, Gecikmeli, Otomatik, A tipi
• Seyahat süresi ölçümü: ±(%2 okuma + 2 basamak)
• Rampa testi aralığı: 0.4x – 1.4x nominal akım

Kullanıcı Dostu Tasarım

Büyük LCD ekranı sayesinde ölçüm sonuçları milisaniye ve miliamper cinsinden net şekilde görüntülenir. Tuş takımı üzerinden tip, hassasiyet, test açısı ve mod kolayca seçilebilir. Cihaz, düşük pil göstergesiyle donatılmıştır ve 6 adet 1.5V AA pille çalışır. Kompakt ve sağlam yapısı, saha kullanımında uzun ömür sağlar.

Güvenli Test Prosedürü

1. Test hattını bağlayın: Kabloların ve toprak hattının sağlam olduğundan emin olun.
2. Voltaj testini gerçekleştirin: 230V AC ±%10 (50Hz) aralığında çalışın. 300V üzerindeki gerilimlerde test yapmayın.
3. RCD tipi ve hassasiyetini seçin: 10mA – 1000mA arası.
4. Normal veya gecikmeli mod seçin.
5. 0° veya 180° test açısını belirleyin.
6. Test türünü seçin (x½, x1, x2, x5, Auto, A modu).
7. “TEST” butonuna basın: Sonuç ekranında akım (mA) ve süre (ms) değerlerini inceleyin.

Teknik Özellikler

Kullanım Alanları

• Kaçak akım rölesi (RCD) fonksiyon testleri
• Toprak hattı doğrulama
• Şebeke voltajı ölçümü
• Endüstriyel bakım ve güvenlik kontrolü
• Elektrik tesisatı periyodik testleri

Avantajları

• 10–1000 mA aralığında hassas RCD testi
• Tetikleme süresi ve akım ölçümü
• Normal ve gecikmeli tip test desteği
• 0°/180° yarım döngü test imkanı
• Rampa test modu
• Toprak ve hat bağlantısı kontrolü
• Kompakt, taşınabilir tasarım
• Düşük pil göstergesi

Paket İçeriği

• 1 Adet CEM DT-5554 RCD Test Cihazı
• Test kabloları ve adaptör
• 6 x 1.5V AA Pil
• Kullanım Kılavuzu
• Taşıma Çantası

Sıkça Sorulan Sorular

1. CEM DT-5554 hangi RCD tiplerini test eder?

Normal (N tipi) ve gecikmeli (S tipi) kaçak akım rölelerini test edebilir.

2. En yüksek test akımı nedir?

1A (1000mA) seviyesine kadar test yapılabilir.

3. Cihaz faz pozisyonunu test edebilir mi?

Evet, 0° ve 180° test seçenekleriyle RCD’nin pozitif ve negatif döngü tepkisi ölçülebilir.

4. Toprak bağlantısı hatalıysa ne olur?

Cihaz hatalı bağlantı durumunda kullanıcıyı uyarır ve güvenli test yapılamaz.

5. Pil değişimi nasıl yapılır?

Düşük pil sembolü belirdiğinde altı adet AA pil doğru polariteyle yerleştirilerek değiştirilmelidir.

Sonuç

CEM DT-5554 Kaçak Akım Röle (RCD) Test Cihazı, geniş test akımı aralığı, yüksek doğruluk oranı ve güvenli kullanım özellikleriyle profesyonel elektrik denetimleri için mükemmel bir tercihtir. Hem tesisat montajlarında hem de bakım kontrollerinde güvenli, doğru ve hızlı sonuçlar sağlar.
