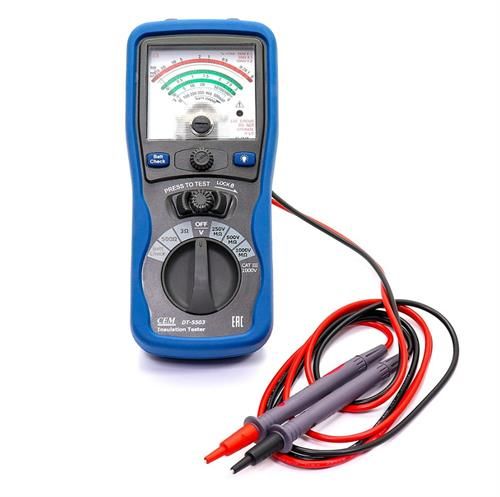

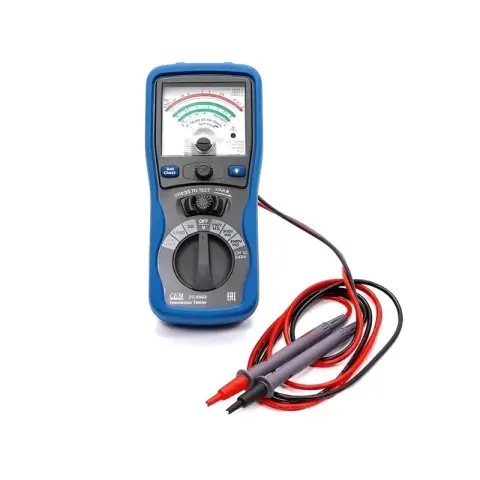

Cem DT-5503 Analog Yalıtım Ölçer
CEM DT-5503 Analog Yalıtım Ölçer, yüksek güvenlik gerektiren endüstriyel ve elektriksel uygulamalarda yalıtım testlerini hızlı ve güvenilir şekilde gerçekleştirmek için tasarlanmış profesyonel bir cihazdır. 250V, 500V ve 1000V olmak üzere üç farklı yalıtım test voltajı seçeneğiyle geniş ölçüm yelpazesi sunar. “Canlı Devre Uyarısı” özelliği, kullanıcı güvenliğini artırırken, gerçek AC voltaj ölçüm kabiliyetiyle devre durumu hakkında net bilgi verir. IEC10101 ve CAT III 1000V standartlarına uygun tasarımıyla, saha ve laboratuvar testlerinde maksimum güvenlik sağlar.
Üç Seviyeli Yalıtım Test Voltajı
CEM DT-5503, 250V, 500V ve 1000V DC test voltajları ile farklı sistemlerde yalıtım direnci ölçümü yapabilir. Bu sayede cihaz, hem düşük voltajlı elektronik devrelerde hem de yüksek voltajlı endüstriyel sistemlerde güvenli şekilde kullanılabilir. Her test modunda MΩ seviyesinde yüksek doğruluklu sonuçlar elde edilir. Bu özellik, kablo izolasyonu, motor sargısı ve transformatör testlerinde yüksek hassasiyet sağlar.
“Canlı Devre Uyarısı” ile Güvenli Test
DT-5503’ün en dikkat çekici özelliklerinden biri, “Canlı Devre Uyarısı” sistemidir. Ölçüm yapılan devrede enerji varsa cihaz kullanıcıyı sesli ve görsel olarak uyarır. Ayrıca gerçek AC voltaj ölçümü yaparak sistemin enerjili durumda olup olmadığını net biçimde gösterir. Bu sayede yanlış bağlantılardan kaynaklı elektriksel riskler ortadan kalkar.
Yüksek Doğruluk ve Geniş Ölçüm Aralığı
Analog göstergesiyle ölçüm sonuçlarını hızlı şekilde okuma imkânı sunar. 0–400 MΩ’a kadar yalıtım direnci ölçebilir ve 0,05–40 MΩ aralığında ±%5 doğruluk sağlar. Bu hassasiyet seviyesi, elektrik mühendisleri için güvenilir veri sağlar. Kısa devre akımı 1,3 mA DC, süreklilik testinde ise 210 mA çıkış akımı ile standartlara uygun test performansı sunar.
Gelişmiş Süreklilik ve Direnç Testi
3 Ω süreklilik aralığı ve 500 Ω direnç aralığına sahip olan cihaz, bağlantı noktalarının, kabloların ve devrelerin sürekliliğini test etmenize olanak tanır. Açık devre voltajı yaklaşık 4,1VDC olup, ölçüm sırasında hızlı tepki verir. Süreklilik testi esnasında sesli uyarı özelliği, test sürecini kolaylaştırır.
Parlak Arka Işık ve Ergonomik Tasarım
Parlak arka ışık fonksiyonu, loş ortamlarda bile net okunabilirlik sağlar. Geniş analog göstergesi ve sağlam gövdesiyle saha koşullarına dayanıklıdır. 546 gram ağırlığı ve 200x92x50 mm boyutlarıyla taşınabilirlik açısından idealdir. Cihazın kullanıcı dostu arayüzü, pratik test işlemleri sunar.
Endüstriyel Güvenlik Standartları
CEM DT-5503, IEC10101 ve CAT III 1000V standartlarına uygundur. Bu da cihazın yüksek voltajlı ortamlarda, bina tesisatlarında, enerji sistemlerinde ve sanayi ekipmanlarında güvenle kullanılabileceği anlamına gelir. 7400V AC dayanma gerilimiyle kullanıcıyı olası elektriksel risklere karşı korur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| DC Test Voltajı | 250V, 500V, 1000V |
| Ölçüm Aralıkları | 0–400MΩ / 0–200MΩ / 0–100MΩ |
| Anma Akımı | 1 mA DC ±%20 |
| Kısa Devre Akımı | 1.3 mA DC |
| Doğruluk Garantili Aralık | 0.05–10 MΩ ±5%, 0.1–20 MΩ ±5%, 0.2–40 MΩ ±5% |
| Süreklilik Testi | 3 Ω aralığında 210 mA kısa akım |
| Direnç Aralığı | 500 Ω |
| Açık Devre Voltajı | 4.1VDC (yaklaşık) |
| AC Voltaj Ölçümü | 0–600V AC, 30 saniyeye kadar |
| Giriş Direnci | 1.2 MΩ |
| Dayanma Gerilimi | 7400V AC (1 dakika) |
| Boyutlar | 200 x 92 x 50 mm |
| Ağırlık | 546 gram |
Kullanım Alanları
- Elektrik tesisatlarının yalıtım testleri
- Motor sargısı ve transformatör izolasyonu kontrolü
- Kablo izolasyon testi
- Enerji sistemlerinde kaçak akım tespiti
- Endüstriyel bakım ve arıza tespiti
- Yüksek voltajlı sistemlerde güvenlik denetimi
Avantajları
- Üç test voltaj aralığı (250V, 500V, 1000V)
- Canlı devre uyarısı ve AC voltaj göstergesi
- Yüksek doğruluklu analog gösterge
- 3Ω süreklilik ve 500Ω direnç aralığı
- 210 mA kısa akımla hızlı süreklilik testi
- CAT III 1000V güvenlik standardı
- Parlak arka ışık ve sağlam gövde

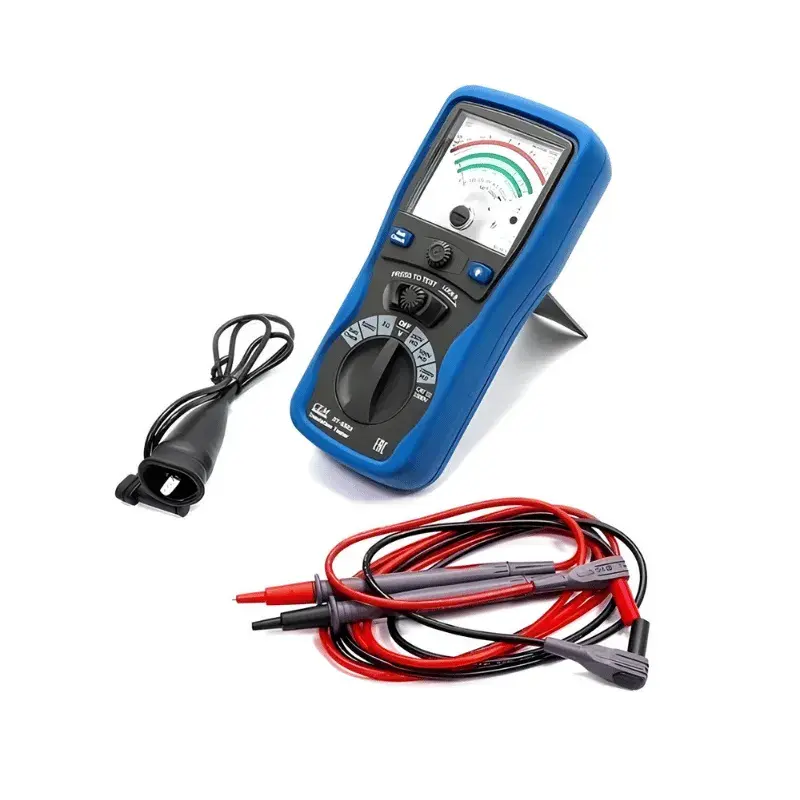

Paket İçeriği
- 1 Adet CEM DT-5503 Analog Yalıtım Ölçer
- 1 Adet Test Probu Seti
- Taşıma Çantası
- Kullanım Kılavuzu
Sıkça Sorulan Sorular
1. CEM DT-5503 hangi voltaj seviyelerinde test yapabilir?
250V, 500V ve 1000V DC test voltajlarıyla geniş bir aralıkta yalıtım ölçümü yapılabilir.
2. Canlı Devre Uyarısı nasıl çalışır?
Devre enerjili olduğunda cihaz kullanıcıyı sesli ve görsel olarak uyarır, aynı zamanda gerçek AC voltajı ekranda gösterir.
3. Cihazın doğruluk oranı nedir?
0.05–40 MΩ aralığında ±%5 doğruluk sağlar, bu da endüstriyel testler için yeterli hassasiyettir.
4. Karanlık ortamlarda kullanım mümkün mü?
Evet, cihazın arka aydınlatmalı ekranı düşük ışıklı ortamlarda rahat kullanım sunar.
5. Hangi güvenlik standardına uygundur?
IEC10101 ve CAT III 1000V sertifikalarına sahiptir, yüksek voltajlı sistemlerde güvenli çalışmayı destekler.
Sonuç
CEM DT-5503 Analog Yalıtım Ölçer, “Canlı Devre Uyarısı” ve geniş test voltaj aralığıyla hem güvenliği hem de doğruluğu ön planda tutan profesyonel bir test cihazıdır. Yüksek dayanıklılığı, analog göstergesi ve endüstri standardı güvenlik sertifikaları ile elektrik teknisyenleri için ideal tercihlerden biridir.
Şimdi sipariş verin, CEM DT-5503 ile izolasyon testlerinde profesyonel hassasiyeti yakalayın.
