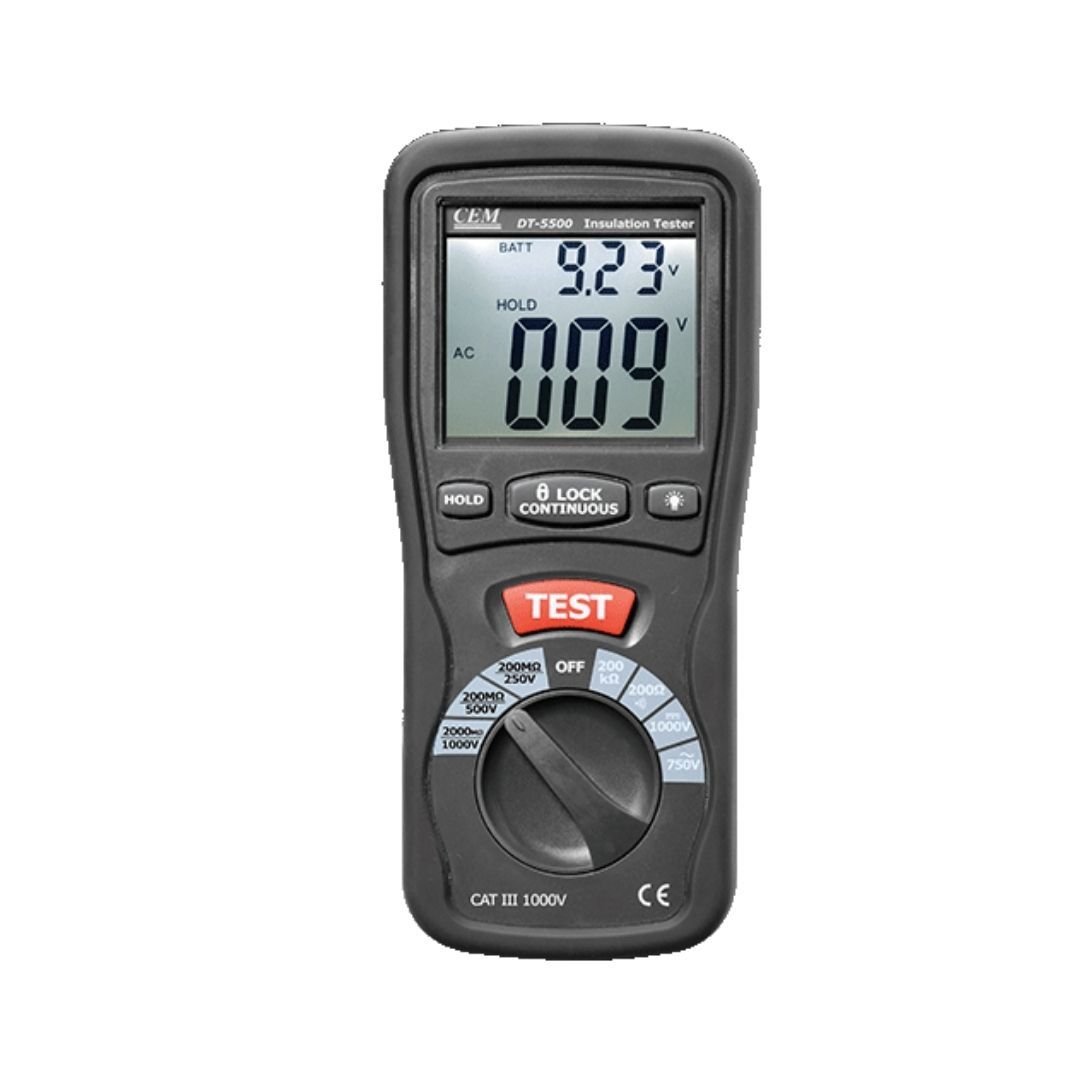

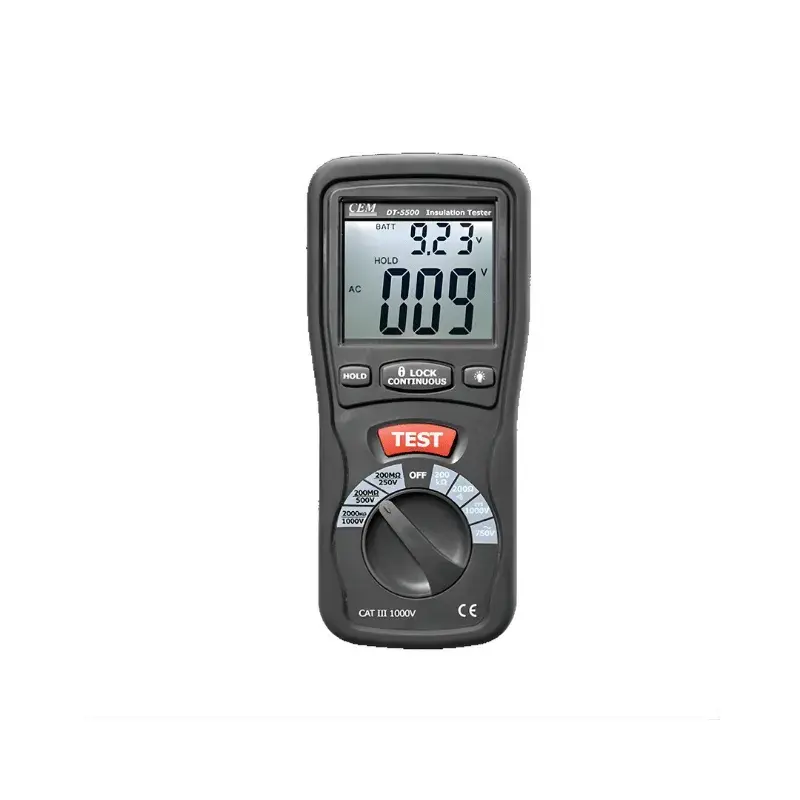

CEM DT-5500 İzolasyon Test Cihazı
CEM DT-5500 İzolasyon Test Cihazı, elektriksel yalıtımın hızlı ve güvenli biçimde kontrolü için tasarlanmış, endüstriyel sınıf bir izolasyon direnci ölçerdir. Büyük çift ekranı, arka aydınlatmalı yapısı ve test tutma fonksiyonu ile sahada ve atölyede net okuma sağlar. 200 MΩ’dan 2000 MΩ’a kadar yalıtım direnci ölçümü, AC/DC voltaj ve süreklilik kontrolleri ile bakım ekiplerine tek gövdede kapsamlı test imkânı sunar. IEC 61010-1 uyumlu, CAT III 1000 V güvenlik sınıfı ile yüksek gerilimli devrelerde güvenli çalışma hedeflenir.
Hızlı, Güvenilir ve Kolay İzolasyon Testi
DT-5500, devreyi izole ettikten sonra tek tuşla test başlatmanıza imkân tanır. Büyük çift ekran tasarımı test voltajını ve ölçülen yalıtım direncini aynı anda gösterir. Arka aydınlatma düşük ışıkta netlik sağlar. Test Tutma (HOLD) fonksiyonu sonuçları ekranda sabitler. Bu sayede raporlama ve karşılaştırma kolaylaşır.
Geniş Ölçüm Kapsamı: 200 MΩ – 2000 MΩ
İzolasyon direncini farklı test voltajlarında ölçebilirsiniz: 250 V, 500 V ve 1000 V. 250 V ve 500 V testlerinde 200 MΩ’a kadar, 1000 V testinde ise 2000 MΩ’a kadar ölçüm yapar. Seride geçen “20 MΩ (yalnızca 5520)” notu, 5520 varyantına özgü ek menzilin DT-5500’den farklı olduğunu belirtir. Yüksek menzil, motor sargıları, kablo izolasyonları, şalt ekipmanı, trafolar ve PV dizi kablolarında geniş kullanım aralığı sunar.
Güvenlik: CAT III 1000 V
Cihaz, CAT III 1000 V seviyesinde korunuma sahiptir. Bu sınıf, bina içi dağıtım panoları ve sabit tesisat üzerinde güvenli kullanım anlamı taşır. Aşırı aralık (OL) göstergesi ve düşük pil göstergesi ek güvenlik ve süreklilik sağlar. Test sırasında sınır aşıldığında cihaz görsel uyarı verir.
Çok Yönlü Test Fonksiyonları
- AC Voltaj: 750 V’a kadar, 1 V çözünürlük.
- DC Voltaj: 1000 V’a kadar, 1 V çözünürlük.
- Direnç: 200 Ω ve 2000 Ω aralıkları, 0.1 Ω / 1 Ω çözünürlük.
- İzolasyon Direnci: 200 MΩ / 2000 MΩ menzilleri.
- Süreklilik: ≤40 Ω’da sesli uyarı, test akımı ≤200 mA.
Bakım ve Arıza Teşhisinde Yüksek Katma Değer
İzolasyon seviyesindeki düşüş, planlanmamış duruşlara ve ekipman arızalarına yol açar. DT-5500 ile periyodik kontrolleri standartlaştırarak erken uyarı işaretlerini yakalarsınız. Motor sargısı, kablosuz kablo hatları, pano içi baralar ve trafo primer/sekonder sargıları gibi kritik noktaları hızlıca doğrularsınız. Test tutma ve çift ekran, saha notlarını hızlandırır.
Kolay Taşınır, Dayanıklı ve Verimli
Kompakt gövde ve 6 x AA pille çalışma sahada esneklik sağlar. Otomatik kapanma gereksiz pil tüketimini önler. Hafif yapı, servis çantasına kolay sığar. Çift ekran tasarımı ve basit menü yapısı yeni kullanıcılar için öğrenme süresini kısaltır.
Doğru Test İçin Önerilen Uygulama Adımları
- Devreyi enerjisiz bırakın ve deşarj edin.
- Test uçlarını cihaz ve test noktasına doğru şekilde bağlayın.
- Uygun test voltajını seçin: elektronik devreler için 250 V, genel kablo/motorlar için 500 V, yüksek gerilimli teçhizat için 1000 V.
- Testi başlatın, değer stabil olduğunda HOLD ile sabitleyin.
- Test sonrasında devreyi yeniden deşarj ettiğinizden emin olun.
Tipik Kullanım Senaryoları
- Endüstriyel bakım: Motor, pompa, fan, konveyör sargı kontrolleri.
- Enerji tesisleri: Kablo izolasyon kabul testleri, planlı bakım.
- Bina tesisatı: Pano ve dağıtım hattı izolasyon doğrulama.
- Güneş enerjisi: PV string izolasyon testleri ve izleme.
- Ar-Ge / laboratuvar: Numune ve prototip ekipman doğrulama.
Teknik Özellikler (Özet)
| İşlev | Menzil | Maks. Çözünürlük | Temel Doğruluk |
|---|---|---|---|
| AC Voltaj | 0–750 V | 1 V | ±1.2% rdg ±10 dgt |
| DC Voltaj | 0–1000 V | 1 V | ±0.8% rdg ±3 dgt |
| Direnç | 200 Ω / 2000 Ω | 0.1 Ω / 1 Ω | ±1% rdg ±2 dgt |
| İzolasyon Direnci | 200 MΩ / 2000 MΩ 20 MΩ yalnızca 5520 varyantı |
100 kΩ–1 MΩ / 10 kΩ | ±3.5% rdg ±5 dgt |
| Test Voltajı | 250 V / 500 V / 1000 V | — | — |
| Süreklilik | Aktif buzzer ≤40 Ω | — | Test akımı ≤200 mA |
| Çalışma Sıcaklığı | 0°C – 40°C (<80% RH) | — | — |
| Depolama Sıcaklığı | -10°C – 60°C (<70% RH) | — | — |
| Güç Kaynağı | 6 x 1.5 V AA | — | — |
Sıkça Sorulan Sorular
1) 500 V mu, 1000 V mu seçmeliyim?
Düşük gerilimli cihaz ve kısa kablolar için 250–500 V uygundur. Motor, uzun kablo, trafo gibi ekipmanlarda 1000 V tercih edilir.
2) Süreklilik testinde sesli uyarı eşiği nedir?
Yaklaşık ≤40 Ω’da buzzer devreye girer. Hızlı kablo/klemens kontrolü için idealdir.
3) CAT III 1000 V ne ifade eder?
Bina içi dağıtım sistemi ve pano seviyesinde, 1000 V’a kadar güvenlik kategorisi anlamına gelir.
4) Ölçümden sonra neden deşarj gerekli?
İzolasyon testinde devrede gerilim birikebilir. Deşarj, ekipmanın ve kullanıcının güvenliği için zorunludur.
5) Kayıt ve raporlama için sonuçları nasıl sabitlerim?
HOLD fonksiyonu ile ekrandaki değeri dondurup rahatça not alabilirsiniz.
Sonuç
CEM DT-5500 İzolasyon Test Cihazı, geniş yalıtım menzili, çift ekranı, güvenlik sınıfı ve pratik kullanımıyla bakım ve devreye alma süreçlerinde yüksek verim sağlar. Endüstriyel testlerde hızlı karar almanıza ve arızaları erken yakalamanıza yardımcı olur.
Şimdi sipariş verin. İzolasyon testlerinde güvenilir ve net sonuçlar alın.
