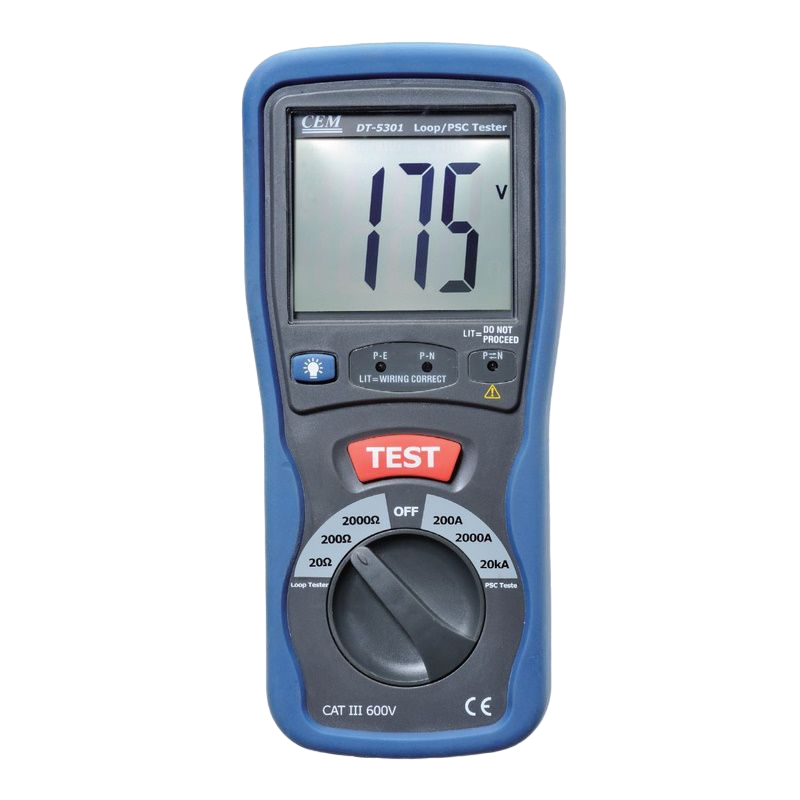

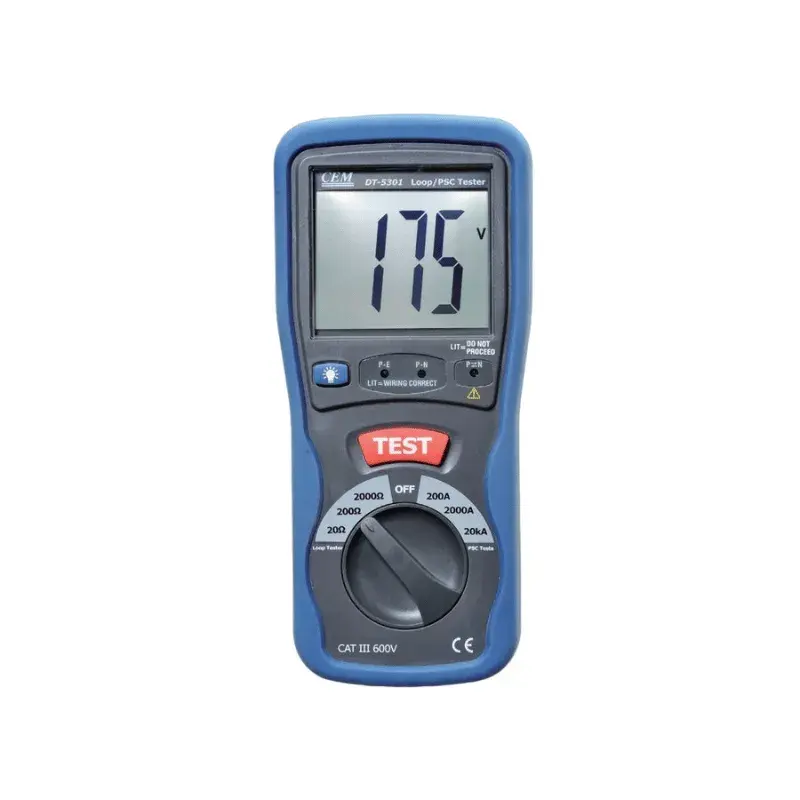

CEM DT-5301 Kazıksız (Prizden) Topraklama Direnci Ölçer
CEM DT-5301 Topraklama Direnci Ölçer, endüstriyel topraklama sistemlerinin güvenliğini ve performansını test etmek için tasarlanmış profesyonel bir ölçüm cihazıdır. Yüksek doğruluk, gelişmiş güvenlik standartları ve kullanıcı dostu arayüzü ile elektrik mühendisleri, bakım teknisyenleri ve enerji sektöründeki profesyoneller için vazgeçilmez bir test aracıdır. IEC61010-1 CATIII 600V güvenlik standardına uygun olarak üretilen bu cihaz, hem saha hem laboratuvar ortamlarında güvenilir ölçüm sağlar.
Yüksek Doğruluk ve Güvenilir Ölçüm
CEM DT-5301, özel mikroişlemci kontrol sistemiyle donatılmıştır. Bu yapı, ölçüm doğruluğunu artırır ve hataları minimuma indirir. Topraklama direnci ölçümlerinde ±%2,5 okuma doğruluğu (rdg) sunar. Bu sayede hem yeni tesislerde hem de bakım çalışmaları sırasında güvenilir sonuçlar elde edilir.
Döngü Empedansı ve Kısa Devre Akımı Ölçümü
Cihaz, döngü empedansı (Loop Impedance) ölçümü için düşük test akımı (15mA) kullanır. Bu, test sırasında sistemdeki koruma elemanlarını etkilemeden güvenli ölçüm yapılmasını sağlar. Ayrıca PSC (Olası Kısa Devre Akımı) doğrudan okunabilir. Bu özellik, olası kısa devre durumlarında sistem koruma performansını değerlendirmenize olanak tanır.
Kullanıcı Güvenliği ve Akıllı Koruma Özellikleri
CEM DT-5301, güvenlik açısından üstün özelliklerle donatılmıştır. Test direnci aşırı ısındığında cihaz otomatik olarak kilitleme işlevini devreye alır. Bu sayede cihaz ve kullanıcı korunur. Ayrıca, cihazın ön panelinde bulunan üç LED gösterge, faz-nötr yönünü ve bağlantı hatalarını görsel olarak bildirir.
Dijital Ekran ve LED Uyarı Sistemi
Büyük dijital ekran, ölçüm sonuçlarını net şekilde gösterir. Aynı zamanda üç LED uyarı göstergesi (Faz, Nötr, Toprak) ile bağlantı doğrulaması yapar. Bu, kullanıcıya doğru bağlantı yapıldığından emin olma kolaylığı sağlar. Karanlık ortamlarda dahi ekran okunabilirliği yüksektir.
Güvenli Voltaj Ölçümü ve Faz Kontrolü
DT-5301, 50V – 250V aralığında güvenli voltaj ölçümü yapabilir. Sokette ters faz veya nötr bağlantısı olduğunda kullanıcıyı görsel olarak uyarır. Böylece elektriksel kurulum hataları erken tespit edilir ve sistem güvenliği korunur.
Otomatik Kilitleme ve Aşırı Isınma Koruması
Test işlemi sırasında direnç yükü belirli bir seviyenin üzerine çıktığında, cihaz ölçümü otomatik olarak durdurur. Bu özellik hem kullanıcı güvenliği hem de cihaz ömrü açısından önemli bir avantaj sağlar.
IEC61010-1 CATIII 600V Güvenlik Sertifikası
Cihaz, uluslararası IEC61010-1 CATIII 600V standardına uygundur. Bu, cihazın yüksek voltajlı endüstriyel sistemlerde güvenle kullanılabileceği anlamına gelir. CEM’in dayanıklılığı ve güvenilirliği, uzun yıllar sürecek profesyonel kullanım için garanti sağlar.
Teknik Özellikler
| İşlev | Aralık / Çözünürlük | Doğruluk |
|---|---|---|
| Döngü Empedansı | 20 / 200 / 2000Ω | ±2.5%rdg ±4dgts |
| AC Test Akımı | 20Ω: 25A | 200Ω: 2.3A | 2000Ω: 15mA | ±2%rdg ±5dgts |
| AC Test Periyodu | 20Ω: 20ms | 200Ω: 40ms | 2000Ω: 280ms | ±2%rdg ±5dgts |
| PSC (Kısa Devre Akımı) | 200A / 2000A / 20kA | Empedansa bağlı |
| Gerilim Ölçüm Aralığı | 50V – 250V | ±2%rdg ±5dgts |
| Rezistans | 0.1kΩ | ±1%rdg ±2dgts |
| Çalışma Gerilimi | 230V ±10% (195V – 253V) / 50Hz | – |
| Güvenlik Standardı | IEC61010-1 CATIII 600V | |
Kullanım Alanları
- Endüstriyel topraklama sistemlerinin periyodik testleri
- Enerji tesislerinde döngü empedansı analizi
- Kısa devre akımı (PSC) testleri
- Elektriksel güvenlik denetimleri
- Bakım ve arıza tespit çalışmaları
Avantajları
- Yüksek doğruluk ve mikroişlemci kontrollü ölçüm
- LED gösterge ile kablo bağlantı kontrolü
- Düşük test akımı (15mA) ile güvenli döngü ölçümü
- PSC ve voltaj ölçüm fonksiyonları
- Aşırı ısınma durumunda otomatik kilitleme
- CATIII 600V güvenlik sertifikası
- Kullanıcı dostu dijital ekran
Paket İçeriği
- 1 Adet CEM DT-5301 Topraklama Direnci Ölçer
- 1 Adet Güç Kablosu
- Test Prob Seti
- Kullanım Kılavuzu
- Taşıma Çantası
Sıkça Sorulan Sorular
1. DT-5301 hangi standartlara uygundur?
IEC61010-1 CATIII 600V güvenlik standardına tam uyumludur.
2. PSC ölçümü nedir?
PSC (Olası Kısa Devre Akımı) sistemde oluşabilecek maksimum kısa devre akımını gösterir.
3. Cihaz döngü empedansını nasıl ölçer?
DT-5301, düşük test akımı ile sistem empedansını güvenli bir şekilde ölçer.
4. LED göstergelerin işlevi nedir?
Faz, nötr ve toprak bağlantılarını doğru yaptığınızdan emin olmanızı sağlar.
5. Test sırasında güvenlik sağlanıyor mu?
Evet, cihaz aşırı ısınma durumunda otomatik olarak test işlemini durdurur.
Sonuç
CEM DT-5301 Topraklama Direnci Ölçer, yüksek doğruluk, güvenlik ve kullanım kolaylığıyla profesyoneller için tasarlanmış bir cihazdır. Endüstriyel sistemlerde topraklama doğrulama, döngü empedansı analizi ve PSC testleri için en güvenilir çözümlerden biridir.
