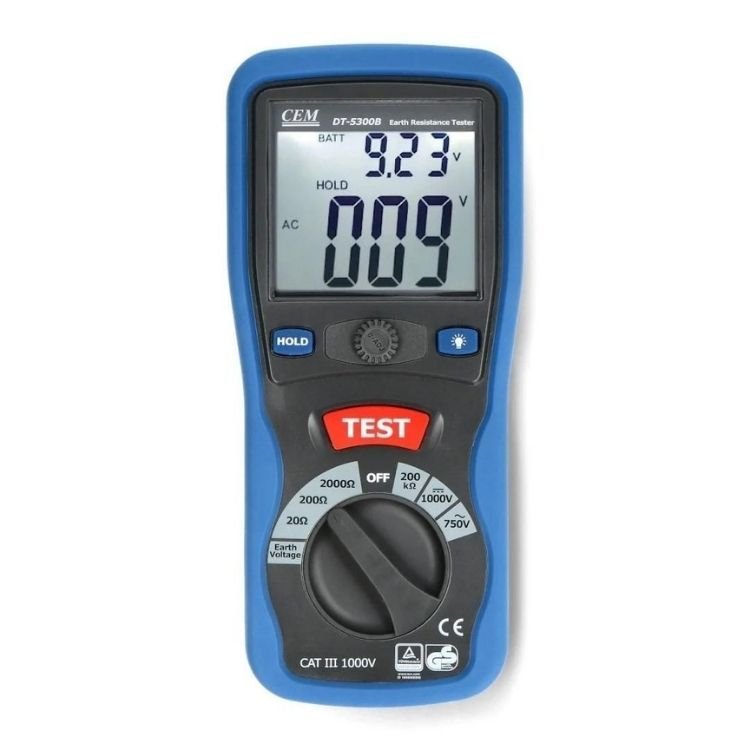

CEM DT-5300B Toprak Zemin Direnci Kontrol Cihazı

Elektrik ve yıldırım koruma tesisatları, güç tabanlı endüstriler, telekomünikasyon ağları ve elektrikli çekiş sistemlerinde topraklama kurulumlarını test etmek için kullanılan bu cihaz aynı zamanda düşük direnç ve sıvı direnci gibi testlerin yapıldığı birçok alanda da yaygın olarak kullanılmaktadır.

Genel Özellikler

• Çift göstergeli büyük LCD ekran, kolay okunabilir ve arka aydınlatma özelliği sayesinde düşük ışık koşullarında bile rahat kullanım sağlar.
• 200kΩ, elektrik devrelerinde direnç ölçümü yapabilme özelliği ile arıza tespiti ve bakım işlemlerini kolaylaştırır.
• 750V, ev ve endüstriyel tesislerdeki AC gerilim ölçümlerinde kullanılabilir.
• 1000V, doğru akım devrelerinde yüksek hassasiyetle gerilim ölçümleri yapar.
• Saniyede 2.5 örnekleme hızı ile hızlı ve doğru veri toplama imkanı sağlar.
• Otomatik sıfır ayarı, her ölçümde doğru sonuçlar almanızı sağlar ve manuel ayar gereksinimini ortadan kaldırır.
• En yüksek hanedeki rakam 1 olarak görüntülenir, bu sayede ölçüm aralığı dışına çıkıldığında uyarı verir.
• Çalışma voltajının altındaki gerilimlerde gösterim yapar, böylece düşük gerilim durumlarını tespit eder.
• Yaklaşık 15 dakika kullanılmadığında, pil ömrünü korumak için otomatik olarak kapanır. Cihazı tekrar açmak için döner anahtarı OFF konumuna getirip, ardından istenen fonksiyona çevirmeniz yeterlidir.
• 6x1.5V AA boyutunda pil veya eşdeğer (DC9V), kolay bulunabilir pil seçenekleri ile cihazın uzun süreli kullanımını destekler.
• Pil dahil yaklaşık 700g, hafif ve taşınabilir olması sayesinde saha çalışmalarında rahatlıkla kullanılabilir.

Çalışma Prensibi

• Toprak direncinin ölçümü, Ohm Kanunu’na dayanır. E1, P1, P2 ve E2 elektrotları arasına 20 metre mesafe ile gömülerek ölçüm yapılır.
• Akım sabit olduğunda, ölçülen voltaj toprak direnci ile doğru orantılıdır. Diğer sinyallerden kaynaklanan hataları önlemek için, metre okuması uygulanan sinyalin frekansında örneklenir.
• 50 Hz harmoniklerinden kaynaklanan hataları önlemek için yaklaşık 300 Hz civarında tek sayı bir frekans seçilir.
• Alan Etkili Transistör (FET) kullanılarak metre okuması seçilen frekansta örneklenir. Bu sayede DC kaynaktan izolasyon sağlanır.
• Ölçülen maksimum değer, swamping direnci ve seri direncin değerini belirler. Seri direnç, toprak üzerinden geçen akımın sabit kalmasını sağlar.
• Farklı ölçüm aralıklarında çalışabilmek için, farklı AC sinyal gerilim ve akım değerleri seçilmiştir. AC sinyaller, dahili bir invertör tarafından üretilir.
