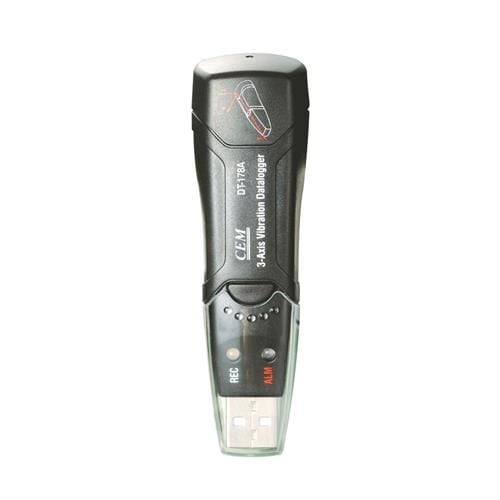

Cem DT-178A Titreşim ''Vibrasyon'' Kayıt Cihazı 200 Hz

CEM DT-178A, üç eksenli (X, Y, Z) titreşim ölçümü yapabilen gelişmiş bir vibrasyon kayıt cihazıdır. MEMS yarı iletken ivme sensörü, yüksek örnekleme hızı (200 Hz) ve 4 Mbit hafızası sayesinde endüstriyel, inşaat, taşımacılık, laboratuvar ve araştırma alanlarında kapsamlı veri toplama ve analiz imkânı sunar. Bu cihaz, hem otomatik hem de manuel kayıt modlarıyla çalışabilir, titreşim ve sarsıntıları yüksek doğrulukla izleyerek güvenlik, kalite ve performans analizlerinde güvenilir veriler üretir.

DT-178A, dayanıklı gövdesi, güçlü mıknatıslı montaj yapısı ve taşınabilir tasarımıyla zorlu saha koşullarında dahi kullanılabilir. 3 eksenli ivme kaydı sayesinde titreşim yönlerini ayrı ayrı analiz eder; bu da cihazı hem mühendislik denetimlerinde hem de araştırma projelerinde tercih edilen profesyonel bir veri kaydedici haline getirir. Yüksek doğruluk (±0.5 g), geniş aralık (±18 g) ve çoklu algılama modları (Normal, Hareketli, Serbest Düşüş) ile DT-178A, titreşim ölçümlerinde sınıfının ötesinde bir performans sağlar.

CEM DT-178A Genel Özellikleri

• Dayanıklılık ve Güvenilirlik: Zorlu saha koşullarında bile güvenilir performans sunar; inşaat, taşımacılık, mühendislik ve afet izleme çalışmalarında kullanılabilir.
• Taşınabilir ve Pratik Tasarım: Güçlü mıknatıslı tabanı sayesinde metal yüzeylere kolayca monte edilir, ek ekipmana gerek kalmadan titreşim ölçümü yapılabilir.
• 3 Eksenli Ölçüm: X, Y ve Z eksenlerinde eşzamanlı titreşim ölçümü yaparak ivme yönü ve büyüklüğünü analiz eder.
• Çoklu Algılama Modları: Normal, Hareketli ve Serbest Düşüş modlarıyla farklı koşullarda esnek kullanım sağlar.
• Hareketli Saptama: Belirlenen eşik değeri (trigger) aşılmadıkça kayıt yapmaz, bu sayede gereksiz veri birikimini engeller.
• Serbest Düşüş Tespiti: Normal titreşim verileri dışında serbest düşüş anlarını da kaydeder, özel testler için idealdir.
• Otomatik veya Manuel Kayıt: USB bağlantısıyla bilgisayara takıldığında otomatik olarak kayıt başlatabilir ya da manuel olarak başlatılabilir.
• Hızlı Veri Aktarımı: USB 2.0 arabirimiyle veriler bilgisayara saniyeler içinde aktarılır; yazılım üzerinden grafiksel analiz yapılabilir.
• Düşük Güç Tüketimi: Kayıt sırasında 1 mA, beklemede 15 µA’dan az enerji harcar; pil ömrü yaklaşık 1000 saattir.
• Geniş Frekans Aralığı: 0–60 Hz frekans bandında titreşim analizleri için uygundur.

Uygulama Alanları

• İnşaat ve Mühendislik: Betonarme yapı titreşim analizi, bina dayanıklılığı ve zemin titreşim takibi.
• Taşımacılık ve Lojistik: Kargo, hassas cihaz ve ekipman taşımalarında sarsıntı izleme.
• Makine Mühendisliği: Dönen ekipman, motor, pompa, fan gibi sistemlerde vibrasyon tespiti.
• Doğal Afet İzleme: Deprem, toprak kayması ve çevresel sarsıntı ölçümleri.
• Spor ve Araştırma: Atletik performans ve hareket analizlerinde ivme ve hız ölçümü.

Nasıl Çalışır?

CEM DT-178A, dahili MEMS yarı iletken sensörüyle üç eksende ivme değişimlerini ölçer. Her ölçümde doruk ivme, ortalama değer, serbest düşüş zamanı ve vektör toplamını hesaplar. Kullanıcı, kayıt aralığını 1 saniye ila 24 saat arasında belirleyebilir. Cihaz belirlenen tetikleme değerini aştığında kaydı başlatır ve olay süresince tüm ivme verilerini kaydeder. USB bağlantısı üzerinden ölçümler bilgisayara aktarıldığında yazılım aracılığıyla grafiksel analiz, pik tespitleri ve zaman bazlı karşılaştırmalar yapılabilir.

Kullanım Adımları

1. Cihazın arkasındaki mıknatısları kullanarak ölçüm yapılacak yüzeye sabitleyin.
2. Pili takın ve cihazı etkinleştirin; yazılım üzerinden kayıt parametrelerini belirleyin.
3. Tetikleme eşiğini (örneğin ±3 g) tanımlayın, kayıt aralığını ve modunu seçin (Normal, Hareketli, Serbest Düşüş).
4. “Start” komutu ile cihazı ölçüm moduna alın; titreşim algılandığında otomatik kayıt başlar.
5. Kayıt tamamlandıktan sonra cihazı USB ile bilgisayara bağlayın, verileri yazılıma aktarın.
6. Grafik görünümde X, Y, Z eksenlerinin analizini yapın; doruk, ortalama ve toplam ivme verilerini inceleyin.

Teknik Özellikler

Veri Analizi

Yazılım, ölçülen titreşimleri grafiksel olarak görüntüler ve X, Y, Z eksenleri arasında korelasyon kurmanıza olanak tanır. Kullanıcı, doruk ivme değerlerini zamana göre analiz edebilir, serbest düşüş anlarını otomatik olarak tespit edebilir. Bu özellik özellikle taşımacılık testlerinde ürünlerin darbelere maruz kalma anlarını belirlemek için kullanılır. Veriler CSV veya Excel formatında dışa aktarılabilir.

Bakım ve Kullanım Önerileri

• Cihazı titreşimden uzak ve kuru bir ortamda saklayın.
• Her kullanımdan önce pil seviyesini kontrol edin.
• Metal yüzeye monte ederken mıknatısın tam temas ettiğinden emin olun.
• Yazılım güncellemelerini düzenli olarak kontrol edin.

Sık Sorulan Sorular (SSS)

• Serbest düşüş modu ne işe yarar? Cihaz serbest düşme anlarını tespit edip zamanı kaydeder; taşıma testlerinde kullanılır.
• Kaç eksende ölçüm yapar? Üç eksende (X, Y, Z) ölçüm yapar.
• Veriler nasıl alınır? USB bağlantısı ile bilgisayara aktarılır, yazılımda grafik olarak görüntülenir.
• Pil ömrü ne kadar? Yaklaşık 1000 saat kesintisiz kayıt yapılabilir.
• Kalibrasyon gerekiyor mu? Fabrika kalibrasyonu yapılmıştır; uzun süreli kullanımda periyodik doğrulama önerilir.

Sonuç

CEM DT-178A Titreşim (Vibrasyon) Kayıt Cihazı, 3 eksenli ölçüm kabiliyeti, MEMS sensör teknolojisi, geniş hafızası ve düşük güç tüketimiyle endüstriyel ve araştırma uygulamaları için mükemmel bir çözümdür. Geniş frekans aralığı, esnek kayıt seçenekleri ve dayanıklı gövdesi sayesinde hem saha hem laboratuvar ortamlarında güvenle kullanılabilir. Titreşim, darbe, sarsıntı ve serbest düşüş analizlerinde yüksek doğruluk arayan profesyoneller için tasarlanmıştır.
