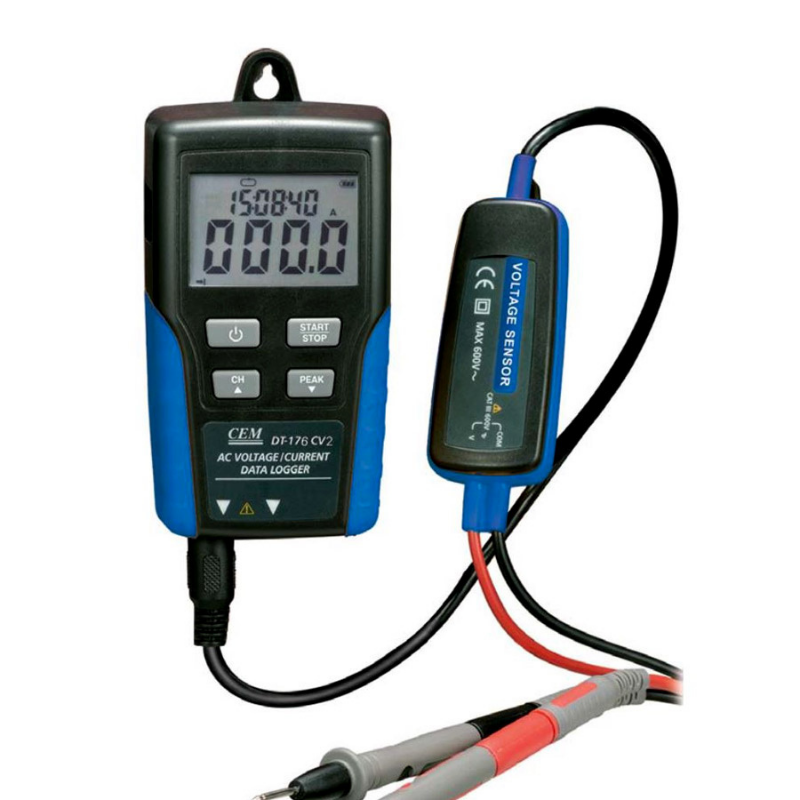

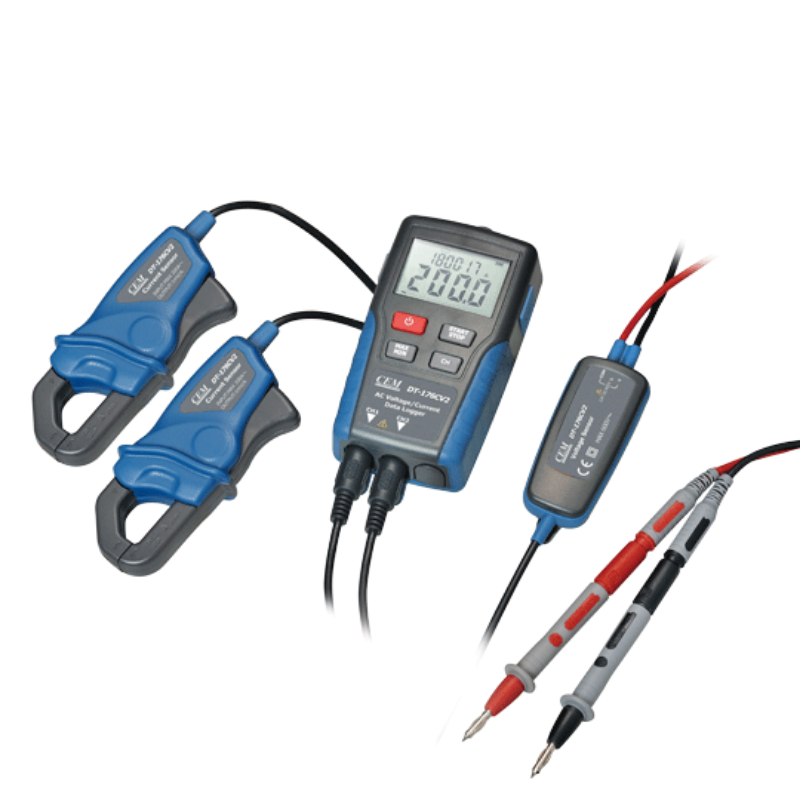

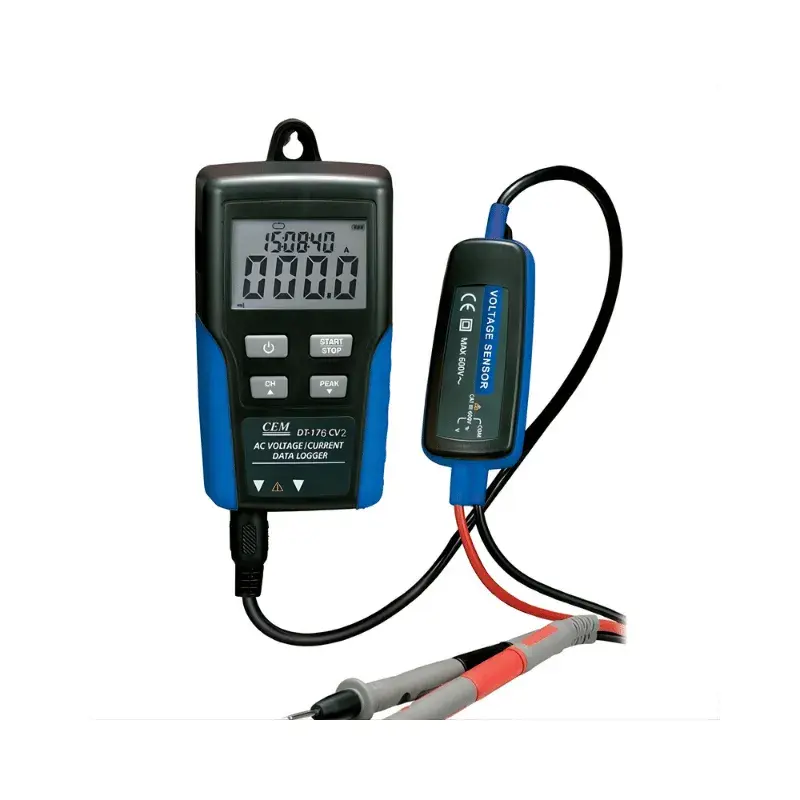

CEM DT-176CV2 True RMS Akım ve Voltaj Datalogger
CEM DT-176CV2, True RMS akım (2…200 A AC) ve voltaj (6…600 V AC) ölçümlerini iki kanalda eşzamanlı kaydedebilen profesyonel bir veri kaydedicidir. Geniş bellek kapasitesi, programlanabilir kayıt aralığı (1 saniye…24 saat), USB üzerinden hızlı veri aktarımı ve sezgisel LCD ekranı ile enerji denetimleri, güç kalitesi değerlendirmeleri, bakım-onarım ve arıza analizlerinde güvenilir sonuçlar sunar. ACA akım pens sensörü (CP-09) ile akım kanalında, CAT III 600 V uyumlu voltaj probu ile gerilim kanalında kararlı, tekrarlanabilir ölçümler yapmanızı sağlar.
Endüstriyel üretim tesisleri, bina elektrik panoları, UPS/jeneratör devreleri, HVAC ve pompa istasyonları, makine devreye alma süreçleri ve önleyici bakım programlarında; akım ve gerilim davranışını zaman damgalı kayıtla izlemek kritik öneme sahiptir. DT-176CV2, 256.000 veri noktası kapasiteli belleği ve esnek örnekleme seçenekleriyle kısa süreli geçici olaylardan (dip/surge) uzun dönem yük profillerine kadar geniş bir yelpazede ölçüm stratejileri oluşturmanıza olanak tanır.
DT-176CV2’yi Öne Çıkaran Noktalar
- True RMS doğruluk: Doygun olmayan trafolar, harmonik içerikli yükler, PWM sürücüler ve bozunmuş dalga formlarında bile gerçek etkin değeri ölçer.
- Çift kanal eşzamanlı kayıt: Akım ve gerilimi aynı zaman ekseninde izleyerek yük profili, düşüm (voltage drop) ve dengesizlikleri ilişkilendirin.
- Geniş aralıklar: 2…200 A AC (CP-09 pens ile), 6…600 V AC; kritik devrelerin tamamını kapsar.
- Yüksek bellek: 256.000 nokta; 1 s aralıkla saatler, 1 dk aralıkla aylar süren kayıt senaryoları.
- Programlanabilir aralık: 1 saniyeden 24 saate; olay yakalama veya trend analizi için ideal esneklik.
- USB ile hızlı aktarım: Kaydedilen verileri yazılımda grafik ve tablo olarak inceleyin, dışa aktarın.
- Alarm göstergesi: Kullanıcı tanımlı min/maks eşiği aşıldığında ekranda uyarı.
- CAT III 600 V güvenliği: Bina tesisatı düzeyi ölçümlerinde güvenli kullanım.
- LCD bilgi ekranı: Anlık akım/voltaj, min/maks, alarm ve temel kayıt parametreleri.
- Esnek güç yapısı: 4×AAA ana besleme + 3V CR2032 yedek; kayıt güvenliği ve uzun saha ömrü.
True RMS Neden Önemli?
Modern tesislerde motor sürücüleri, doğrultucular, UPS’ler ve anahtarlamalı güç kaynakları nedeniyle dalga şekli saf sinüs olmaktan çıkar. Ortalama algılayıcı (average responding) cihazlar bu koşullarda hatalı sonuçlar gösterebilir. DT-176CV2, True RMS hesaplamasıyla bozulmuş dalga formlarında dahi etkin değeri doğru belirler; bu sayede güç kalitesi, kablo/şalter boyutlandırması ve aşırı ısınma kök neden analizleri daha güvenilir yapılır.
Kullanım Alanları
- Enerji denetimleri: Bölüm/faz bazlı tüketim, pik zamanlar, talep yönetimi.
- Güç kalitesi ön analizleri: Gerilim düşümü, geçici tepe, düzensiz yük davranışları.
- Önleyici bakım: Motor, pompa, kompresör akım artışları; rulman/denge sorunlarını işaret eden trendler.
- Elektrik tesisatı değerlendirmeleri: Pano ve hatlarda dengesizlik, gevşek bağlantı veya kesit yetersizliği belirtileri.
- Devreye alma ve kabul testleri: UPS/jeneratör çıkış kararlılığı, yük transfer davranışı.
Kurulum ve Hızlı Başlangıç
- Güvenlik: Çalışmaya başlamadan önce ölçüm noktasının CAT III 600 V limitlerine uygun olduğundan emin olun. Kişisel koruyucu donanım (eldiven, gözlük) kullanın.
- Bağlantı: Voltaj probunu ölçmek istediğiniz hatta bağlayın. CP-09 akım pensini yük kablosu etrafına tek iletken üzerinden geçirerek konumlandırın (nötr ve fazı birlikte sarmayın).
- Güç: 4×AAA pilleri takın; CR2032 yedek pilin takılı olduğundan emin olun (zaman ve kayıt bütünlüğü için).
- Ayarlama: Kayıt aralığını (1 s…24 h), tarih/saat ve alarm eşiklerini tanımlayın.
- Kayıt: Manuel veya planlı (zamanlayıcı) başlatma seçeneklerinden biriyle kaydı başlatın; LCD’den anlık değerleri izleyin.
- Veri Alma: Ölçüm sonrasında USB ile bilgisayara bağlayın; yazılımda grafik/trend, tablo ve rapor çıktılarını oluşturun.
Örnek Kayıt Planları
- Hızlı olay yakalama (1–2 s): Motor start akımı, kontaktör atlamaları, geçici gerilim düşümleri.
- Günlük profil (10–30 s): Üretim vardiyalarında yüklenme desenleri, pik-talep zamanları.
- Uzun dönem trend (1–5 dk): Enerji verimliliği çalışmaları, bakım planlama göstergeleri.
- Hafta/ay döngüsü (15–60 dk): Mevsimsel/haftalık kullanım alışkanlıkları, ekipman kıyasları.
Doğru Ölçüm İçin İpuçları
- Akım pens yönü: Pens üzerindeki akış oku, yük yönünü gösterecek biçimde konumlandırılmalı; aksi halde faz işareti ters olabilir.
- Tek iletken kuralı: Akım ölçümünde sadece tek faz iletkeni pensin içinden geçmelidir. Faz+nötr birlikte geçirilirse ölçüm iptal olur.
- Temas kalitesi: Voltaj prob uçlarının oksitsiz, sıkı bağlantıda olduğundan emin olun; gevşeklik yüzünden parazit oluşabilir.
- Toprak referansı: Kayar (topraksız) voltaj ölçümünde potansiyel farkının cihaz sınırları içinde olduğundan emin olun; talimatlara uyun.
- Çevre koşulları: 0…50°C aralığında ve aşırı nem/sıçramadan uzak ortamlarda kullanın.
Veri Analizi ve Raporlama
Analiz yazılımı, kayıtlı verileri grafik (trend) ve tablo formatında gösterir; min/maks/ortalama özetleri ve alarm/limit ihlali zaman çizelgelerini çıkarır. Dışa aktarma (CSV/Excel/PDF) ile raporlarınızı bakım, kalite veya enerji verimliliği ekipleriyle kolayca paylaşabilirsiniz. Akım ve gerilimi aynı zaman ekseninde üst üste görüntüleyerek gerilim düşümü–akım tepe ilişkisini açıkça inceleyebilirsiniz.
Bakım ve Kalibrasyon
- Periyodik doğrulama: Yıllık kalibrasyonla doğruluğu garantileyin; saha öncesi kısmi doğrulama için güvenilir referansla kısa karşılaştırma yapın.
- Temizlik: Gövdeyi nemli, tüy bırakmayan bezle silin; solvent ve aşındırıcı kullanmayın.
- Kablo ve pens kontrolü: Yıpranmış izolasyon veya gevşek mekanik parçalar ölçüm hatası ve güvenlik riski doğurur; değiştirin.
- Pil yönetimi: Uzun kayıtlar öncesi yeni piller kullanın; CR2032’nin sağlam olduğundan emin olun.
Güvenlik ve Uygunluk
- CAT III 600 V sınıfı: Bina dağıtım seviyesinde kullanım içindir. Daha yüksek kategori gerektiren noktalarda kullanmayın.
- İç mekân, 2000 m’ye kadar: Cihaz belirtilen irtifa sınırına kadar güvenli çalışır.
- Kişisel koruma: İzole eldiven, gözlük ve uygun PPE kullanın. Ölçüm sırasında iletken kısımlara temas etmeyin.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Akım Ölçüm Aralığı | 2…200 A AC (CP-09 ile), ±2% |
| Voltaj Ölçüm Aralığı | 6…600 V AC, ±1.5% |
| True RMS | Bozulmuş dalga formlarında etkin değer ölçümü |
| Bellek Kapasitesi | 256.000 veri noktası |
| Ölçüm Periyodu | 1 saniye…24 saat (kullanıcı seçimi) |
| LCD Ekran | Akım/Volt, MIN/MAX, alarm göstergesi |
| Alarm | Kullanıcı tanımlı min/maks eşiklerinde görsel uyarı |
| Uyumlu Sensörler | ACA akım pensi (CP-09), CAT III 600 V voltaj probu |
| Güç Kaynağı | 4 × AAA + 3 V CR2032 yedek |
| Boyutlar | 114 × 63 × 34 mm |
| Ağırlık | ≈ 248 g |
| Çalışma Sıcaklığı | 0…50°C |
| Güvenlik Sınıfı | CE, CAT III 600 V, 2000 m’ye kadar iç mekân |

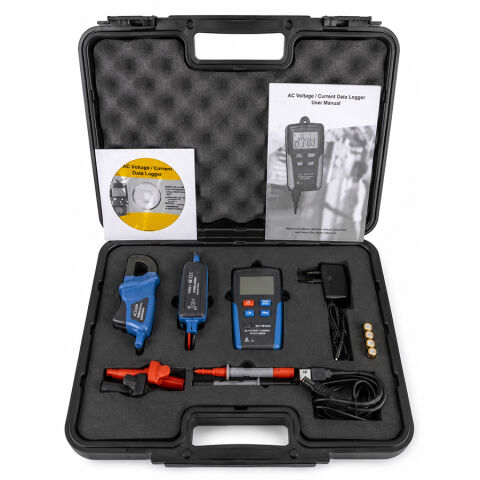

Paket İçeriği
- DT-176CV2 datalogger
- CP-09 ACA akım pensi
- Voltaj probu
- USB kablosu
- Yazılım CD’si
- 3.6 V lityum pil
- Kullanım kılavuzu
- Taşıma çantası
Uygulamada Pratik Senaryolar
- Makine devreye alma: İlk kalkış akımı (inrush) ile gerilim düşümlerini eşzamanlı gözleyin; kablo kesiti ve koruma ayarlarını doğrulayın.
- Pompa/kompresör takibi: Dönemsel akım artışlarıyla mekanik sorun (rulman, sürtünme) ilişkisini kurun.
- Pano denetimi: Fazlar arası yük dengesizliği, gevşek klemens kaynaklı ısınma ve düşümlerin izlenmesi.
- Enerji verimliliği: Pik talep periyotlarını belirleyip yük aktarma stratejileri geliştirin.
Sık Sorulan Sorular (SSS)
- Akım ve gerilimi aynı anda mı kaydeder? Evet. İki kanalda eşzamanlı kayıt alır; analizde üst üste görüntülenebilir.
- Harmonikli yüklerde doğru ölçer mi? True RMS algoritması sayesinde bozulmuş dalga formlarında etkin değeri doğru ölçer.
- Kayıt dolduğunda ne olur? Yazılım ayarına göre kayıt durdurulabilir veya üzerine yazma (overwrite) yapılabilir.
- Alarm nasıl çalışır? Tanımlı min/maks limit aşıldığında ekranda alarm göstergesi belirir; zaman damgası kayıtla ilişkilendirilebilir.
- Kalibrasyon gerekir mi? Periyodik (yıllık) kalibrasyon önerilir; kritik projelerde saha öncesi kısa doğrulama yapılmalıdır.
- Güç kesilirse kayıtlar kaybolur mu? CR2032 yedek pil, saat ve kayıt bütünlüğünü korumaya yardımcı olur; kayıt stratejinizi buna göre planlayın.
Sonuç
CEM DT-176CV2, True RMS teknolojisi, çift kanal eşzamanlı kayıt, geniş bellek ve esnek örnekleme seçenekleriyle enerji ölçüm ve analiz projelerinde güçlü bir çözümdür. CAT III 600 V güvenlik seviyesi ve CP-09 akım pensi uyumluluğu sayesinde pano seviyesinde güvenle çalışır; USB yazılımıyla verilerinizi hızla rapora dönüştürür. Kısacası, hızlı arıza tespitinden uzun dönem enerji verimliliği çalışmalarına kadar, güvenilir ve kanıtlanabilir sonuçlar almak için tasarlanmış çok yönlü bir dataloggerdır.
